7-polige type N stekker 24v
- Bijgewerkt:
- Door: Kevin van Mierlo
Inhoud

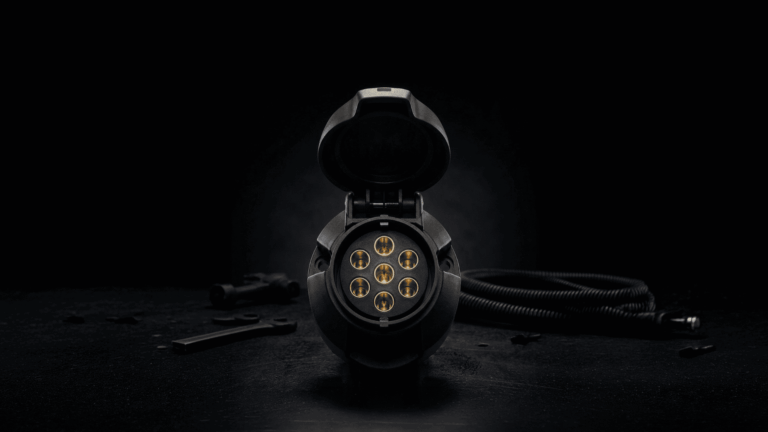

De 24 volt 7-polige N stekker
De 7-polige N-stekker (24V) is een robuuste standaard voor basisverlichting op getrokken voertuigen in de 24V-klasse. Denk aan:
- Vrachtwagens en opleggers
- Landbouwvoertuigen zoals tractoren
- Agrarische werktuigen zoals mesttanks en balenwagens
- Industriële aanhangwagens en diepladers
Deze stekker levert richtingaanwijzers, remlichten, achterlichten en mistverlichting. Hij is gestandaardiseerd onder ISO 1185.
Aansluitschema van de 7-polige N (24V)
| Pin | Functie | Kleur |
|---|---|---|
| 1 | Richtingaanwijzer links | Geel |
| 2 | Mistachterlicht | Blauw |
| 3 | Massa voor pin 1 t/m 7 | Wit |
| 4 | Richtingaanwijzer rechts | Groen |
| 5 | Achterlicht rechts | Bruin |
| 6 | Remlichten | Rood |
| 7 | Achterlicht links | Zwart |
ISO 1185 normering
De 7-polige N-stekker voor 24V is vastgelegd in ISO 1185. Hoewel de pinconfiguratie lijkt op die van ISO 1724 (12V), zijn deze stekkers niet uitwisselbaar vanwege spannings- en vormverschillen.
Toepassingen: vrachtwagens, landbouwvoertuigen en meer
Deze stekker wordt breed toegepast in de wereld van:
- Trekker-oplegger combinaties
- Getrokken landbouwmachines
- Mobiele werktuigen (compressoren, aggregaten)
- Exceptioneel transport
Bekijk de agri verlichtingsoplossingen van TRALERT®:
Adaptergebruik en overgang naar 15-polige aansluiting
Veel moderne trailers gebruiken een 15-polige stekker (ISO 12098). In dat geval is een tijdelijke adapter mogelijk, maar een volledige ombouw is aan te raden.
LED-verlichting en CAN-bus storingen
Bij 24V voertuigen met een CAN-bus systeem kan LED-verlichting via deze stekker storingen veroorzaken:
- Flikkerende of niet werkende verlichting
- Foutmeldingen op het dashboard
- Verlichting die blijft branden
Oplossing: gebruik CAN-bus compatibele verlichting of een weerstandsoplossing.
CAN-bus oplossingen voor LED-verlichting
CAN-bus storing bij LED-verlichting oplossen
Veelgestelde vraag
Wat is het verschil tussen een 7-polige N-stekker voor 12V en 24V?
| Kenmerk | 12V N-stekker | 24V N-stekker |
|---|---|---|
| Normering | ISO 1724 | ISO 1185 |
| Spanning | 12 Volt | 24 Volt |
| Doelgroep | Auto’s & aanhangwagens | Trucks, tractoren, werktuigen |
| Compatibiliteit | Niet onderling uitwisselbaar |
