7-polige stekker schema voor aanhangerverlichting

Deze stekker verzorgt essentiële functies zoals:

• Richtingaanwijzers
• Remlichten
• Achterlichten
• Mistachterlicht

Dit type stekker wordt voornamelijk toegepast bij eenvoudige of oudere aanhangers, waaronder bagagewagens, fietsendragers en boottrailers. In situaties waar aanvullende elektrische functies vereist zijn, volstaat de 7-polige aansluiting vaak niet meer.

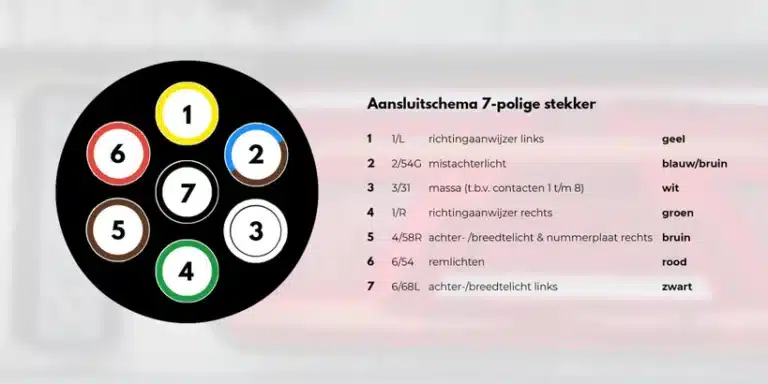

Aansluitschema 7-polige stekker

1. Richtingaanwijzer links | geel
2. Mistachterlicht | blauw/bruin
3. Massa (t.b.v. contacten 1 t/m 7) | wit
4. Richtingaanwijzer rechts | groen
5. Achterlicht/breedtelicht en nummerplaat rechts | bruin
6. Remlichten | rood
7. Achterlicht/breedtelicht links | zwart

Hoewel de ISO 1724-norm blauw voorschrijft voor het mistachterlicht (pin 2), komt in de praktijk ook bruin regelmatig voor.

Toepassing binnen aanhangerverlichting

Dit schema wordt gebruikt voor de aansluiting tussen voertuig en aanhangwagen bij standaard aanhangerverlichting. De stekker vormt daarbij de schakel tussen trekkend voertuig, bekabeling en verlichting. Een fout in de aansluiting werkt daarom direct door in het totale systeem. Bekijk de complete gids aanhangerverlichting voor meer uitleg over de werking van over functies, bekabeling en soorten toepassingen.

Wanneer er behoefte is aan constante stroomvoorziening of achteruitrijverlichting, is de 13-polige stekker volgens ISO 11446 de juiste keuze.

Verloopadapters: van 7-polig naar 13-polig

Indien het trekkend voertuig en de aanhanger verschillende stekkertypes hebben, kan een verloopadapter uitkomst bieden. Voorbeelden hiervan zijn:

• Voertuig met 13-polige aansluiting, aanhanger met 7-polige stekker
• Voertuig met 7-polige aansluiting, aanhanger met 13-polige stekker

Let op: bij het gebruik van een adapter van 13 naar 7 blijven extra functies zoals constante voeding en achteruitrijverlichting buiten werking. Alleen de basisverlichting wordt ondersteund.

CAN-bus storingen bij LED-verlichting

Wanneer een aanhanger met LED-verlichting via een 7-polige stekker wordt aangesloten, kunnen storingen ontstaan. Dit komt vaak voor bij moderne voertuigen met een CAN-bus systeem. Mogelijke symptomen:

• Niet werkende of knipperende verlichting
• Foutmeldingen op het dashboard
• Verlichting die niet uitschakelt na het afkoppelen

Deze storingen worden veroorzaakt doordat het voertuig de lage stroomopname van LED-verlichting niet als correcte belasting herkent.

Meer weten? Lees het artikel:
CAN-bus storing oplossen bij LED-verlichting

Wat is het verschil tussen een 7-polige en een 13-polige stekker?

Een 7-polige stekker ondersteunt uitsluitend de basisverlichting. Een 13-polige stekker maakt daarnaast ook functies mogelijk zoals achteruitrijverlichting, constante stroom en caravanvoorzieningen. Voor moderne voertuigen en toepassingen is 13-polig in veel gevallen de betere keuze.

Correct aansluiten van aanhangerverlichting

In de praktijk ontstaan storingen vaak door een verkeerde pinvolgorde, een slechte massa of corrosie in de stekker of stekkerdoos. Ook verschillen tussen voertuigen, adapters en bedrading zorgen regelmatig voor foutieve signalen. Meer uitleg hierover nodig? Lees dan ons artikel met een complete uitleg en tips omtrent aanhangerverlichting aansluiten.
