schema connettore 7 PIN per l'illuminazione del rimorchio

Questo connettore offre funzioni essenziali quali:

• Indicatori di direzione
• Luci dei freni
• Fanali posteriori
• Luce posteriore per nebbia

Questo tipo di connettore viene utilizzato principalmente per rimorchi semplici o vecchi, tra cui rimorchi per bagagli, portabiciclette e rimorchi per barche. In situazioni in cui sono richieste funzioni elettriche aggiuntive, il collegamento a 7 PIN spesso non è più sufficiente.

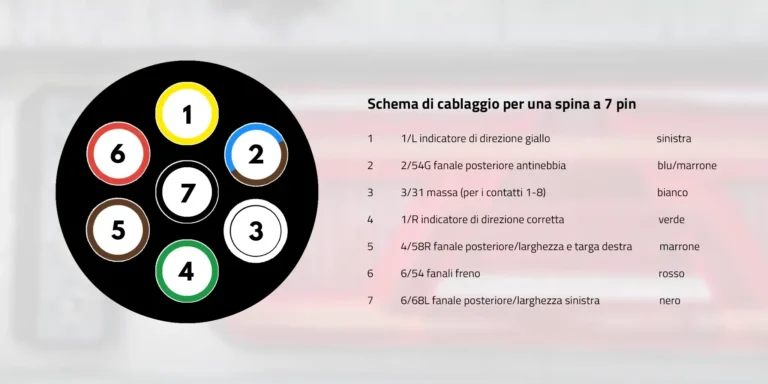

Schema elettrico per connettore 7 PIN

1. Indicatore di direzione sinistra giallo
2. Faro posteriore antinebbia blu
3. Massa (per i contatti da 1 a 7) | bianco
4. Indicatore di direzione destra | verde
5. Fanale posteriore e targa destra marrone
6. Luci dei freni rosse
7. Fanale posteriore sinistro | nero

Sebbene la norma ISO 1724 prescriva il blu per il retronebbia (PIN 2), nella pratica è comune anche il marrone.

Applicazione nell'illuminazione dei rimorchi

Questo schema è utilizzato per il collegamento tra il veicolo e il rimorchio per l'illuminazione standard del carrello 12V. In questo caso, il connettore costituisce il collegamento tra veicolo trainante, cablaggio e illuminazione. Un errore nel collegamento ha quindi un effetto diretto sull'intero sistema. Per ulteriori informazioni sul funzionamento delle funzioni, sul cablaggio e sui tipi di applicazione, consultare la guida completa alle luci per rimorchio.

Quando è necessaria un’alimentazione costante o l’illuminazione delle luci retromarcia, il connettore 13 PIN conforme alla norma ISO 11446 è la scelta giusta.

Adattatori: da 7 a 13 PIN

Se il veicolo trainante e il rimorchio hanno tipi di spina diversi, un adattatore può fornire la soluzione. Alcuni esempi sono:

• Veicolo con connettore 13 PIN, rimorchio con connettore 7 PIN
• Veicolo con connettore 7 PIN, rimorchio con connettore 13 PIN

Si prega di notare che quando si utilizza un adattatore da 13 a 7, le funzioni aggiuntive come la potenza costante e le luci retromarcia rimangono inutilizzate. È supportata solo l'illuminazione di base.

Interferenze del CAN-bus con illuminazione a LED

Quando un rimorchio con illuminazione a LED viene collegato tramite un connettore 7 PIN, possono verificarsi delle interferenze. Ciò è comune nei veicoli moderni con sistema CAN-bus. Possibili sintomi:

• Illuminazione non funzionante o lampeggiante
• Messaggi di guasto sul cruscotto
• Illuminazione che non si spegne dopo la disconnessione

Queste interferenze sono causate dal fatto che il veicolo non riconosce il basso consumo di corrente dei LED come carico corretto.

Vuoi saperne di più? Leggi l’articolo:
Risoluzione delle interferenze del CAN-bus nell’illuminazione a LED

Qual è la differenza tra un connettore 7 PIN e uno 13 PIN?

Un connettore 7 PIN supporta solo l'illuminazione di base. Un connettore 13 PIN consente inoltre di attivare funzioni come luci retromarcia, corrente costante e caravan. Per i veicoli e le applicazioni moderne, il 13 PIN è in molti casi la scelta migliore.

Collegamento corretto dell'illuminazione del rimorchio

In pratica, le interferenze si verificano spesso a causa della sequenza sbagliata dei connettori, di una cattiva massa o della corrosione della scatola di giunzione. Anche le differenze tra veicoli, adattatori e cablaggi causano regolarmente segnali difettosi. Avete bisogno di ulteriori spiegazioni? Leggete il nostro articolo con una spiegazione completa e suggerimenti sul collegamento delle luci del rimorchio.
