Come comporre un kit di illuminazione per rimorchi: guida completa per i professionisti

In questa guida scoprirete come, in qualità di professionisti, comporre un set completo di illuminazione per rimorchi. Verranno illustrate passo dopo passo le scelte più importanti, dall’applicazione e dalle funzioni di illuminazione necessarie fino al collegamento, al cablaggio e al controllo finale.

In questo articolo leggerete:

• quali componenti compongono un sistema completo di illuminazione per rimorchi;
• quali scelte dovete fare in anticipo;
• come abbinare illuminazione, connettori, cablaggio e cablaggio;
• quando sono adatti componenti singoli o un sistema plug-and-play;
• come prevenire i guasti più comuni e gli errori di montaggio;
• Cosa controllare prima della consegna.

Che cos’è un kit completo di illuminazione per rimorchi?

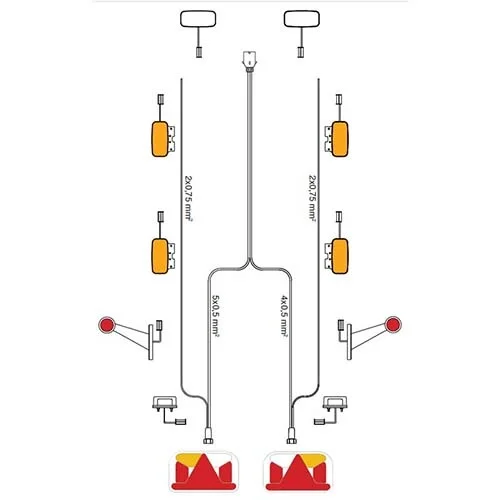

Un set completo di illuminazione per rimorchi costituisce la catena elettrica e meccanica tra il veicolo trainante e tutte le funzioni di illuminazione sul rimorchio. Il sistema parte dalla spina del veicolo e, passando attraverso il cablaggio principale, le derivazioni e i connettori, arriva alle diverse luci.

• Connettore: costituisce la connessione con il veicolo trainante.
• Cablaggio: distribuisce alimentazione, massa e segnali lungo il rimorchio.
• Connettori e derivazioni: collegano il cablaggio ai singoli componenti di illuminazione.
• Fanali posteriori: combinano funzioni quali luce di posizione, luce freno e indicatore di direzione.
• Illuminazione ausiliaria: comprende, tra l’altro, fanalini ingombro, luci di posizione laterali e luce targa.
• Catadiottri: garantiscono riconoscibilità e visibilità anche in assenza di illuminazione attiva.

La qualità del sistema non è determinata solo dai singoli componenti, ma soprattutto dalla loro compatibilità reciproca e dal modo in cui tutto viene collegato, protetto e montato. Un sistema strutturato in modo logico riduce i tempi di montaggio, semplifica la diagnostica e rende la stessa configurazione più facilmente riproducibile nella produzione in serie.

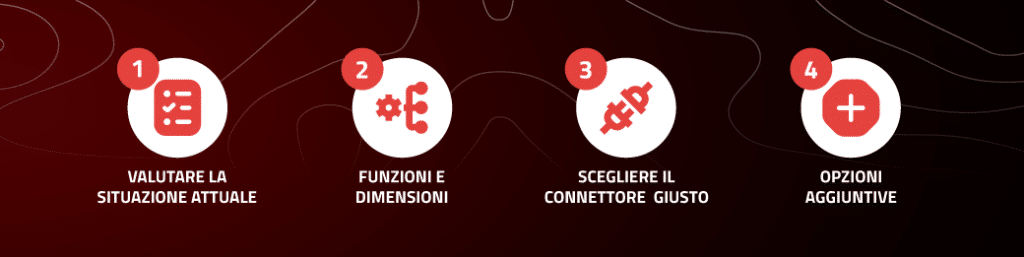

Fase 1: Determinare l’applicazione

Non partire dalla lampada, ma dal rimorchio e dal suo utilizzo. Il tipo di veicolo, le dimensioni, l’impiego e il metodo di montaggio desiderato determinano quale configurazione sia più adatta. Stabilisci quindi in anticipo i principi fondamentali.

• Si tratta di una nuova installazione, di una sostituzione o di un ampliamento di un sistema esistente?
• Quali sono la lunghezza, la larghezza e il montaggio superficiale del rimorchio?
• Quali funzioni di illuminazione sono necessarie per questa versione?
• Il rimorchio viene utilizzato occasionalmente o in modo intensivo?
• L’impianto è regolarmente esposto a contatto con acqua, sporco o sale antigelo?
• Si tratta di un singolo veicolo o di una configurazione ripetibile per la produzione in serie?

In caso di sostituzione, effettuare anche un inventario dell’impianto esistente. Controllare la spina, la lunghezza dei cavi, i punti di collegamento, i connettori e lo stato del cablaggio. I fili esistenti possono presentare rotture nascoste, corrosione o isolamento danneggiato. Quando più componenti sono obsoleti o collegati in modo poco chiaro, la sostituzione dell’intero cablaggio risulta spesso più efficiente e affidabile rispetto a una riparazione parziale.

Fase 2: Scegliere la tensione di sistema corretta

La tensione di sistema costituisce la base dell’intero impianto. I rimorchi leggeri standard vengono solitamente collegati a un impianto elettrico a 12V. Un sistema a 24V è presente soprattutto su camion, rimorchi e emi-rimorchi. Sebbene molte luci siano adatte sia a 12V che a 24V, ciò non vale automaticamente per tutti i componenti dell’impianto.

Sistema	Applicazioni tipiche	Focus importante
Sistema12V	Applicazione tipica: rimorchi leggeri trainati da autovetture e veicoli commerciali	Punto importante: compatibilità con l’elettronica del veicolo e il tipo di connettore scelto
Sistema24V	Applicazioni tipiche: rimorchi, emi-rimorchi e altre applicazioni dietro ai camion	Punto importante: i componenti, i collegamenti e il cablaggio devono essere adatti all’intero impianto a 24V
SistemaComponenti 12/24V	Applicazioni tipiche: utilizzabile in entrambi gli ambienti di tensione	Punto importante: verificare anche la compatibilità di tensione delle scatole di controllo e degli altri componenti del sistema

Questa guida si concentra principalmente sui rimorchi a 12V. Per ogni configurazione, determinate la tensione fornita dal veicolo trainante e verificate quindi l’idoneità di ogni componente elettrico. In questo modo eviterete malfunzionamenti e inutili interventi di diagnostica.

Fase 3: Determinare le funzioni di illuminazione necessarie

Il tipo di illuminazione necessaria su un rimorchio dipende, tra l’altro, dalla categoria del veicolo, dalle dimensioni, dalla data di prima immatricolazione e dall’utilizzo previsto. Pertanto, occorre innanzitutto determinare le funzioni di illuminazione richieste e solo successivamente stabilire quali lampade debbano garantire tali funzioni. I componenti principali di un sistema di illuminazione per rimorchi sono:

• Fanali posteriori: di solito comprendono la luce di posizione posteriore, la luce dei freni e l’indicatore di direzione. A seconda del modello, possono essere integrati anche la luce antinebbia posteriore, le luci retromarcia, il catadiottro o la luce targa.
• Luce targa: può essere montata separatamente o integrata in un fanale posteriore compatibile.
• Luci di posizione: rendono più riconoscibile il profilo del rimorchio, in particolare sui lati.
• Luci di posizione laterali: indicano la larghezza esterna del veicolo nelle applicazioni previste.
• Luce antinebbia posteriore: rende il rimorchio più visibile in condizioni di visibilità fortemente ridotta.
• Fanale retromarcia: indica che il convoglio sta procedendo in retromarcia e, se correttamente installata e omologata, può illuminare lo spazio dietro il rimorchio.
• Catadiottri: contribuiscono alla visibilità del rimorchio quando l'illuminazione attiva non è accesa.

Per la configurazione definitiva, attenetevi sempre ai requisiti applicabili al rimorchio specifico. Nella nostra panoramica potete trovare ulteriori informazioni sulle norme relative all’illuminazione dei rimorchi. I requisiti pratici relativi al posizionamento e al fissaggio sono trattati più approfonditamente nella norma ECE R48.

Fase 4: Selezionare i fanali posteriori

I fanali posteriori costituiscono una parte importante del montaggio superficiale del set. Non limitatevi a considerare il design e lo spazio di montaggio disponibile, ma prestate particolare attenzione alle funzioni e al collegamento. Un modello che integra più funzioni può ridurre il numero di componenti singoli e di collegamenti.

Durante la selezione, verificare:

• quali funzioni di illuminazione sono incluse nell’apparecchio;
• che si tratti di una versione sinistra, destra o universale;
• quali dimensioni e punti di fissaggio sono disponibili;
• sia che sia integrato un catadiottro o una luce targa;
• quale uscita cavo o connettore viene utilizzato;
• se la lampada è compatibile con la tensione di sistema scelta;
• o se sono presenti le omologazioni funzionali ECE necessarie.

Per la selezione dei prodotti, consulta la panoramica dei fanali posteriori per rimorchi. Adatta immediatamente il collegamento scelto al cablaggio. In questo modo eviterai di dover modificare i connettori o effettuare connessioni separate durante il fissaggio.

Fase 5: Scegli tra 7 PIN e 13 PIN

Il connettore determina quali funzioni elettriche possono essere trasmesse tra il veicolo trainante e il rimorchio. Un connettore 7 PIN supporta le funzioni di base per l’illuminazione standard del rimorchio. Un connettore da 13 PIN offre ulteriori opzioni di collegamento, ad esempio per le luci retromarcia e l’alimentazione supplementare.

Collegamenti	Adatto per	Criteri di scelta
Collegamenti7 PIN	Adatto per: funzioni di illuminazione di basesu rimorchi semplici	Criterio di scelta: sufficientequando sono necessarie esclusivamente le funzioni della connessione a 7 PIN
Collegamenti13 PIN	Adatto aconfigurazioni di rimorchi più complesse	Criterio di scelta: piùpoli disponibili per funzioni aggiuntive e alimentazioni

Effettuate questa scelta prima di specificare il cablaggio. Verificate la configurazione dei pin richiesta, il collegamento al veicolo trainante e le funzioni che devono effettivamente essere controllate. Per lo schema elettrico, consultare le istruzioni relative al connettore 7 PIN o al connettore 13 PIN.

Fase 6: Specificare il cablaggio e i connettori

Il cablaggio collega tutti i componenti e determina in larga misura la rapidità, la chiarezza e l’affidabilità con cui il set può essere montato. Un cablaggio adeguato deve avere il connettore giusto, una lunghezza sufficiente, derivazioni nelle posizioni corrette e connettori compatibili con le luci scelte.

Al momento della definizione delle specifiche, specificare almeno quanto segue:

• Collegamento a 7 o 13 PIN sul lato del veicolo;
• lunghezza del cavo principale dal timone;
• posizione e lunghezza delle derivazioni;
• numero di punti di collegamento per fanali posteriori e luci ausiliarie;
• tipo di connettore della lampada o filo aperto;
• protezione dei cavi e scarico della trazione necessari;
• percorso del cablaggio lungo parti in movimento, taglienti o calde.

Durante il collegamento al veicolo trainante, assicurarsi di lasciare una lunghezza del cavo sufficiente per compensare i movimenti dello sterzo e di articolazione. La lunghezza aggiuntiva necessaria dipende dal timone, dalla posizione di fissaggio e dalla libertà di movimento dell’autotreno. Evitare sia un cavo troppo teso sia un cavo in eccesso che possa strisciare sul terreno.

Per l’illuminazione ausiliaria, le derivazioni premontate o i connettori a spina specifici possono velocizzare il fissaggio. Utilizzateli esclusivamente all’interno di un sistema di cavi per cui sono stati progettati e montateli secondo le istruzioni del produttore. La qualità della tenuta è determinata dall’intera connessione, non solo dal connettore stesso. Scoprite i cablaggi da 12V disponibili per rimorchi, nonché i connettori e gli adattatori.

Componenti singoli o un set completo plug-and-play?

Un sistema di illuminazione per rimorchi può essere montato con singoli componenti o con un sistema plug-&-play preconfigurato per il carrello 12V. La scelta giusta dipende soprattutto dal grado di personalizzazione, dal volume di produzione e dai tempi di montaggio desiderati.

Componenti singoli	Sistema plug-and-play
Componenti singoli: ampia libertà nella configurazione personalizzata dei veicoli	Sistema plug-&-play: componenti e collegamenti sono già preconfigurati tra loro
Componenti singoli: adattiper sostituzioni occasionali o soluzioni su misura	Sistema plug-and-playAdatto alla produzione ripetibile
Componenti singoli | Ulterioricablaggi e connessioni in loco	Sistema plug-&-play: tempi di montaggio più brevie più prevedibili
Componenti singoli: è necessario un maggiorecontrollo sulla compatibilità	Sistema plug-and-play: minore rischio di collegamenti errati
Componenti singoli: flessibilità quando ogni rimorchio è diverso	Sistema plug-&-play: montaggio superficiale e qualità uniformi per ogni veicolo

Per i costruttori di veicoli che producono spesso la stessa configurazione, un set standardizzato plug-&-play offre solitamente il massimo vantaggio. Un minor numero di connessioni manuali riduce il rischio di errori e rende il fissaggio e il controllo finale più facilmente riproducibili. Nel caso di veicoli unici o di situazioni di installazione specifiche, i componenti singoli possono invece offrire una maggiore libertà di configurazione.

CAN-bus e compatibilità con il veicolo trainante

L'illuminazione a LED consuma in genere meno energia rispetto a quella alogena. Alcuni veicoli trainanti utilizzano il carico elettrico per rilevare il guasto di una lampada o la presenza di un rimorchio. Quando il carico misurato si discosta da quanto previsto dall’elettronica del veicolo, possono verificarsi messaggi di errore, illuminazione in modalità di lampeggio o malfunzionamenti.

Il termine «certificato CAN-bus» da solo non garantisce quindi che ogni combinazione funzioni senza problemi. Il funzionamento dipende dal veicolo trainante, dal modulo del rimorchio, dall’illuminazione utilizzata e dalla configurazione elettrica complessiva. Si consiglia pertanto di testare un set nuovo o standardizzato preferibilmente con veicoli trainanti rappresentativi.

Quando l’elettronica del veicolo rileva un carico insufficiente, può essere necessaria una scatola di controllo adeguata o un’altra soluzione specifica per il veicolo. Un modulo di questo tipo simula un carico elettrico adeguato o adatta i segnali all’impianto a LED. Scegli la soluzione in base al veicolo, al tipo di connettore e alle funzioni che presentano problemi. Dai un’occhiata, ad esempio, alla scatola di controllo LED a 13 PIN da 12V.

Prevenire le cause di guasto più comuni

Spesso le interferenze non si verificano nella lampada stessa, ma in qualche punto del montaggio elettrico o meccanico. I punti riportati di seguito meritano quindi particolare attenzione durante la progettazione e il fissaggio.

• massa difettosa: un collegamento di massa instabile può influire su più funzioni di illuminazione contemporaneamente e causare comportamenti imprevedibili.
• Umidità e corrosione: connessioni non sufficientemente sigillate o montate in modo errato aumentano la resistenza di contatto e possono portare, alla fine, a guasti.
• Configurazione errata dei pin: le funzioni potrebbero invertirsi o non funzionare affatto se il connettore e il cablaggio non sono collegati secondo schema stesso schema.
• Connettori non compatibili: adattatori e connessioni modificate manualmente aggiungono ulteriori punti di guasto.
• Lunghezza del cavo errata: i cavi troppo corti sono sottoposti a sollecitazioni di trazione; quelli troppo lunghi possono sfregare, piegarsi o penzolare.
• Protezione insufficiente dei cavi: spigoli vivi, parti in movimento e spruzzi di sporco possono danneggiare l’isolamento e le connessioni.
• Problemi di compatibilità: la combinazione di illuminazione a LED e elettronica del veicolo può richiedere un'ulteriore messa a punto o l'utilizzo di una scatola di controllo.

Impermeabilità e fissaggio duraturo

In caso di utilizzo sotto la pioggia, nel fango o in ambienti soggetti a pulizia, le luci e le connessioni devono essere adeguate alle sollecitazioni previste. Una classificazione IP descrive il grado di protezione della scocca testata contro polvere e acqua in condizioni di prova prestabilite. La classificazione IP68 si riferisce alla tenuta alla polvere e all’immersione secondo le condizioni specificate dal produttore. La classificazione IP69K si riferisce alla pulizia con acqua ad alta pressione e temperatura.

Un elevato grado di protezione IP della lampada non rende automaticamente resistente all'acqua l’intera installazione. Anche le uscite dei cavi, i connettori, le guarnizioni e il metodo di montaggio devono essere eseguiti correttamente. Posizionare le connessioni, ove possibile, al riparo dall’esposizione diretta all’acqua, evitare che l’acqua scorra lungo i cavi verso un connettore e seguire le istruzioni di montaggio del produttore.

Controllo prima della consegna

Un sistema di illuminazione è pronto solo dopo che il funzionamento, il fissaggio e il collegamento sono stati controllati in modo sistematico. Non limitate il controllo finale alla semplice verifica che tutte le luci siano accese. Verificate anche che la configurazione sia stata realizzata correttamente e che rimanga affidabile in condizioni di utilizzo reali.

• I fanali posteriori, le luci freno, gli indicatori di direzione, le luci antinebbia posteriori, la luce targa ed eventuali funzioni aggiuntive funzionano correttamente?
• Le funzioni sinistra e destra sono collegate correttamente?
• Il connettore, la configurazione dei pin, il cablaggio e i connettori delle lampade sono compatibili tra loro?
• I collegamenti di massa sono stabili e privi di resistenze di transizione indesiderate?
• Le luci, i catadiottri e le altre dotazioni sono posizionati correttamente e ben visibili?
• I connettori sono completamente chiusi e le guarnizioni sono montate correttamente?
• Il cablaggio è protetto da sollecitazioni di trazione, sfregamenti, spigoli vivi e parti in movimento?
• L’impianto continua a funzionare in modo stabile quando il timone e il cavo si muovono?
• Il sistema è compatibile con i veicoli trainanti per i quali viene costruito il rimorchio?
• La configurazione scelta è stata chiaramente documentata per la manutenzione o per un’unità successiva?

Rendendo questo controllo parte integrante della consegna, gli errori vengono individuati prima e si riduce il rischio di interferenze ricorrenti e interventi di riparazione.

Domande frequenti sui set di luci per rimorchi

Cosa comprende un set completo di illuminazione per rimorchi?

Un set completo è solitamente composto da una spina per veicoli, un cablaggio, connettori, fanali posteriori e le luci ausiliarie necessarie. A seconda del rimorchio, possono essere aggiunti, tra l’altro, fanali ingombro, luci di posizione laterali, luce targa, catadiottri e una scatola di controllo.

Mi serve un connettore 7 PIN o un connettore 13 PIN?

Un connettore 7 PIN è adatto per le funzioni di illuminazione di base. Una connessione a 13 PIN offre opzioni di collegamento per funzioni aggiuntive, come le luci retromarcia e l’alimentazione supplementare. Le caratteristiche del rimorchio e il tipo di collegamento del veicolo trainante determinano quale versione sia più adatta.

Qual è la differenza tra le luci per rimorchi a 12V e 24V?

La tensione a 12V è comunemente utilizzata per i rimorchi leggeri trainati da autovetture e veicoli commerciali. La tensione a 24V viene impiegata principalmente per rimorchi e emi-rimorchi trainati da camion. L’illuminazione e gli altri componenti elettrici devono essere compatibili con la tensione dell’intero sistema.

Tutte le luci a LED per rimorchi sono certificate CAN-bus?

No. Inoltre, la dicitura «certificato CAN-bus» non garantisce che una luce funzioni senza problemi con qualsiasi veicolo trainante. La compatibilità dipende dall’elettronica del veicolo, dal modulo del rimorchio, dall’assorbimento di corrente e dalla configurazione complessiva. A volte è necessaria una scatola di controllo adeguata o un’altra soluzione.

Quando scegliere una lighting set plug-and-play?

Un set plug-&-play è particolarmente interessante quando sono fondamentali i tempi di montaggio, un basso rischio di errore e un montaggio superficiale riproducibile. Ciò vale, ad esempio, nella produzione in serie. I componenti singoli offrono maggiore libertà nel caso di rimorchi unici e situazioni di installazione particolari.

Perché a volte l’illuminazione dei rimorchi non funziona correttamente?

Molte interferenze sono causate da un cattivo collegamento a massa, umidità o corrosione in una connessione, cablaggio danneggiato, una configurazione errata dei pin o incompatibilità con il veicolo trainante. Controllate quindi l’intera catena e non solo la luce che funziona in modo anomalo.

Configurare un impianto di illuminazione professionale per rimorchi

Un kit luci per rimorchio adeguato parte da una chiara specifica di sistema. Quando l’applicazione, la tensione, le funzioni di illuminazione, il collegamento e il percorso dei cavi sono definiti in anticipo, i componenti possono essere selezionati in modo mirato e il fissaggio diventa più prevedibile.

TRALERT® supporta costruttori di veicoli, ingegneri, responsabili acquisti e distributori nella creazione di soluzioni complete per l’illuminazione dei rimorchi. Consulta la panoramica dell’illuminazione professionale per rimorchi o contattaci per ricevere assistenza nella configurazione di un sistema specifico.
