Collegare altri fari da lavoro per la retromarcia? Leggete come evitare le interferenze (sistema 12V)
- Aggiornato:
- Da: Klemens Klein Overmeen
Contenuto
Montaggio di fari da lavoro aggiuntivi per avere più luce durante la retromarcia? È possibile aggiungere luci retromarcia supplementari, ma il trucco è farlo in modo sicuro senza sovraccaricare l'impianto elettrico. È necessario collegare luci retromarcia supplementari?
In questo blog leggerete:
- Come aggiungere fari da lavoro aggiuntivi durante la retromarcia
- Consigli per il collegamento dei fari da lavoro durante la retromarcia
- Consigli per la scelta della luce giusta
Questo articolo riguarda i fari da lavoro utilizzati come luci retromarcia aggiuntive. Per i fari da lavoro che vengono utilizzati da fermi come fari da lavoro aggiuntivi, consultate il nostro articolo Collegamento dei fari da lavoro a LED a un rimorchio.
Capacità di corrente di un connettore 13 PIN
Il connettore 13 PIN (ISO 11446) non è ufficialmente progettato per alimentare fari da lavoro aggiuntivi direttamente tramite il PIN 8 (fanale retromarcia).
Il nostro consiglio, se volete andare sul sicuro per evitare un sovraccarico, è quindi di utilizzare un relais invece di collegare i fari da lavoro direttamente al PIN.
Collegamento dei fari da lavoro direttamente al fanale retromarcia (PIN 8)
Se si desidera collegare i fari da lavoro direttamente al fanale retromarcia (PIN 8), è importante verificare la capacità massima di corrente del circuito del fanale retromarcia. Consultare il fornitore del veicolo per conoscere la corrente nominale consentita sul PIN 8. Utilizzare la formula P=U×I per calcolare la corrente assorbita dai fari da lavoro, dove U = 12V.
Suggerimento TRALERT®: questo piccolo concentrato di potenza della serie Apex ha 2929 lumen e solo 18 watt. Ciò lo rende molto adatto al collegamento diretto in molti casi.
Utilizzo di un relais per il collegamento di fari da lavoro supplementari in retromarcia
Se la selezione delle lampade supera l'amperaggio massimo, si consiglia di utilizzare un relais. In questo modo si evitano danni all'impianto elettrico del veicolo.
Un relais assicura che i fari da lavoro siano alimentati da una fonte di alimentazione separata, mentre il pin 8 del connettore 13 PIN serve solo come interruttore. Collegare i fari da lavoro tramite un relais, con il PIN 8 (fanale retromarcia) come segnale di commutazione.
Spiegazione dello schema elettrico
Il disegno mostra un relè a 12V con i PIN 85, 86, 87 e 30 collegati a un connettore 13 PIN:
- PIN 86: collegato al PIN 8 (fanale retromarcia), fornisce 12V durante la retromarcia per attivare il relais.
- PIN 85: a massa, tramite il telaio o il connettore 3.
- PIN 30: Collegato al pin 9 (alimentazione permanente a 12V)
- PIN 87: invia la tensione al più dei fari da lavoro.
- Fari da lavoro (meno): Collegate al PIN 13 ( massa supplementare).
- Funzionamento: non appena il PIN 8 riceve la tensione, il relais si chiude e i fari da lavoro ricevono l'alimentazione attraverso il PIN 9, senza caricare il PIN 8.
Fari da lavoro certificati R23
TRALERT® offre un'ampia gamma di fari da lavoro a LED, eccellenti per supportare la retromarcia. Tuttavia, quando un faro da lavoro funge effettivamente da fanale retromarcia, è molto importante che abbia la certificazione ufficiale R23.
Questa certificazione obbligatoria garantisce che la luce soddisfa i requisiti legali per le luci retromarcia sulle strade pubbliche. Ciò include una corretta distribuzione della luce, un sufficiente Illuminamento e la prevenzione dell'abbagliamento degli altri utenti della strada.
Grado IP: protezione in ambienti difficili
Per i veicoli che vengono spesso utilizzati in condizioni difficili, come nei cantieri, in agricoltura o nell'industria, il grado IP del faro da lavoro è almeno altrettanto importante. Questo valore indica il grado di protezione di una luce contro la polvere e l'acqua. Per queste applicazioni, consigliamo fari da lavoro con un grado IP elevato, come IP68 o IP69K. Queste luci sono completamente a prova di polvere e resistenti a potenti getti d'acqua o a immersioni prolungate. Ciò garantisce una maggiore durata e previene interferenze o guasti anche nelle situazioni più estreme.
Assicuratevi di scegliere sempre un faro da lavoro con certificazione R23.
La selezione TRALERT® di fari da lavoro R23
Se cercate un buon faro da lavoro aggiuntivo per la retromarcia, TRALERT® ha una serie di prodotti di alto livello.

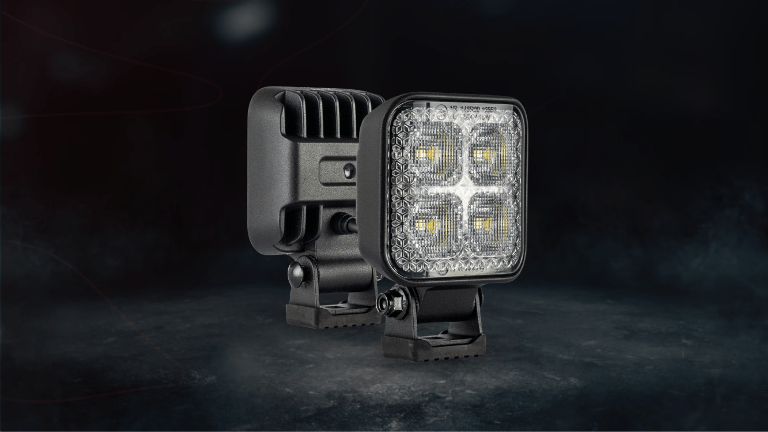

Faro da lavoro a LED ECE-R23 2929lm | 9-30v | 50cm + connettore DT
In magazzino
SKU:
WR-1829V
| Peso | 0,38 kg |
|---|---|
| L'intera serie | |
| Fascio luminoso | , |
| Connettore | |
| Filtro connettore | |
| Lunghezza del cavo | |
| Filtro per la lunghezza del cavo | |
| Dimensioni | |
| Voltaggio | |
| Filtro di voltaggio | |
| Filtro di Watt | |
| Watt | |
| Lumen | |
| Filtro Lumen | |
| Forma | |
| Materiale costruttivo | |
| Classe di protezione | |
| Assorbimento | |
| Colore della scocca | |
| Materiale delle lenti | |
| Certificazione | , , , |
| Colore della lente | |
| Garanzia | |
| Altezza (incl. staffa) | |
| Fissaggio | |
| Numero di LED | |
| Marchio | |
| Larghezza | |
| Larghezza del filtro | |
| Altezza | |
| Filtro altezza | |
| Profondità | |
| Filtro di profondità | |
| Adatto per camion | |
| Adatto per rimorchio | |
| Adatto ai veicoli commerciali | |
| Adatto per rimorchio | |
| Adatto per il trattore | |
| Adatto per escavatore | |
| Adatto per 4x4 | |
| Adatto per: | , , , , , , |
Faro da lavoro a LED 2800 lm - 24 Watt - IP69K | WR-2428.1
In magazzino
SKU:
WR-2428.1
| Peso | 0,5 kg |
|---|---|
| L'intera serie | |
| Fascio luminoso | , |
| Connettore | |
| Filtro connettore | |
| Lunghezza del cavo | |
| Filtro per la lunghezza del cavo | |
| Dimensioni | |
| Voltaggio | |
| Filtro di voltaggio | |
| Filtro di Watt | |
| Watt | |
| Lumen | |
| Filtro Lumen | |
| Forma | |
| Materiale costruttivo | |
| Portata luminosa | |
| Classe di protezione | |
| Colore della scocca | |
| Materiale delle lenti | |
| Certificazione | , , , |
| Colore della lente | |
| Garanzia | |
| Fissaggio | |
| Numero di LED | |
| Marchio | |
| Larghezza | |
| Larghezza del filtro | |
| Altezza | |
| Filtro altezza | |
| Profondità | |
| Filtro di profondità | |
| Adatto per camion | |
| Adatto per rimorchio | |
| Adatto ai veicoli commerciali | |
| Adatto per rimorchio | |
| Adatto per il trattore | |
| Adatto per escavatore | |
| Adatto per 4x4 | |
| Adatto per: | , , , , , , |
Fanale retromarcia LED ECE-R23 | 2600 lumen | 24 watt | IP69K | Deutsch | WR-2426
In magazzino
SKU:
WR-2426
| Peso | 0,532 kg |
|---|---|
| L'intera serie | |
| Fascio luminoso | , |
| Connettore | |
| Filtro connettore | |
| Lunghezza del cavo | |
| Filtro per la lunghezza del cavo | |
| Dimensioni | |
| Voltaggio | |
| Filtro di voltaggio | |
| Filtro di Watt | |
| Watt | |
| Lumen | |
| Filtro Lumen | |
| Forma | |
| Materiale costruttivo | |
| Portata luminosa | |
| Classe di protezione | |
| Colore della scocca | |
| Materiale delle lenti | |
| Certificazione | , , , |
| Colore della lente | |
| Garanzia | |
| Altezza (incl. staffa) | |
| Fissaggio | |
| Numero di LED | |
| Marchio | |
| Larghezza | |
| Larghezza del filtro | |
| Altezza | |
| Filtro altezza | |
| Profondità | |
| Filtro di profondità | |
| Adatto per camion | |
| Adatto per rimorchio | |
| Adatto ai veicoli commerciali | |
| Adatto per rimorchio | |
| Adatto per il trattore | |
| Adatto per escavatore | |
| Adatto per 4x4 | |
| Adatto per: | , , , , , , |
Faro da lavoro a LED ECE-R23 | IP69K | 1710 lumen | 13,5 watt | 9-30v | WR-1317
In magazzino
SKU:
WR-1317
| Peso | 0,504 kg |
|---|---|
| Fascio luminoso | , |
| Connettore | |
| Filtro connettore | |
| Lunghezza del cavo | |
| Filtro per la lunghezza del cavo | |
| Dimensioni | |
| Voltaggio | |
| Filtro di voltaggio | |
| Filtro di Watt | |
| Watt | |
| Lumen | |
| Filtro Lumen | |
| Forma | |
| Materiale costruttivo | |
| Portata luminosa | |
| Classe di protezione | |
| Colore della scocca | |
| Materiale delle lenti | |
| Certificazione | , , |
| Colore della lente | |
| Garanzia | |
| Altezza (incl. staffa) | |
| Fissaggio | |
| Numero di LED | |
| Marchio | |
| Larghezza | |
| Larghezza del filtro | |
| Altezza | |
| Filtro altezza | |
| Profondità | |
| Filtro di profondità | |
| Adatto per camion | |
| Adatto per rimorchio | |
| Adatto ai veicoli commerciali | |
| Adatto per rimorchio | |
| Adatto per il trattore | |
| Adatto per escavatore | |
| Adatto per 4x4 | |
| Adatto per: | , , , , , , |
Problemi con il sistema CAN-bus
La possibilità di interferenze del CAN-bus sul cruscotto è minima e rara con questa configurazione. Se sul cruscotto compare un messaggio di errore, consultare l'ampio articolo sulla risoluzione dei problemi del CAN-bus.
