7-poliger Stecker Schema für Anhängerbeleuchtung

Das 7-polige Stecker Schema wird für die Anhängerbeleuchtung verwendet. Der Stecker verbindet das Fahrzeug mit der Beleuchtung eines Anhängers, Anhängers oder Anhängers. Daher ist der richtige Anschluss wichtig für den störungsfreien Betrieb von Blinkern, Bremsleuchten und Rückleuchten. Dieses Schema zeigt also nicht nur die Anschlussbelegung, sondern auch einen wesentlichen Teil des gesamten Beleuchtungssystems.

Dieser Stecker bietet wesentliche Funktionen wie:

• Fahrtrichtungsanzeiger
• Bremsleuchten
• Rückleuchten
• Nebelschlussleuchte

Diese Art von Steckern wird hauptsächlich für einfache oder ältere Anhänger verwendet, darunter Gepäckanhänger, Fahrradträger und Bootsanhänger. In Situationen, in denen zusätzliche elektrische Funktionen erforderlich sind, reicht der 7-polige Anschluss oft nicht mehr aus.

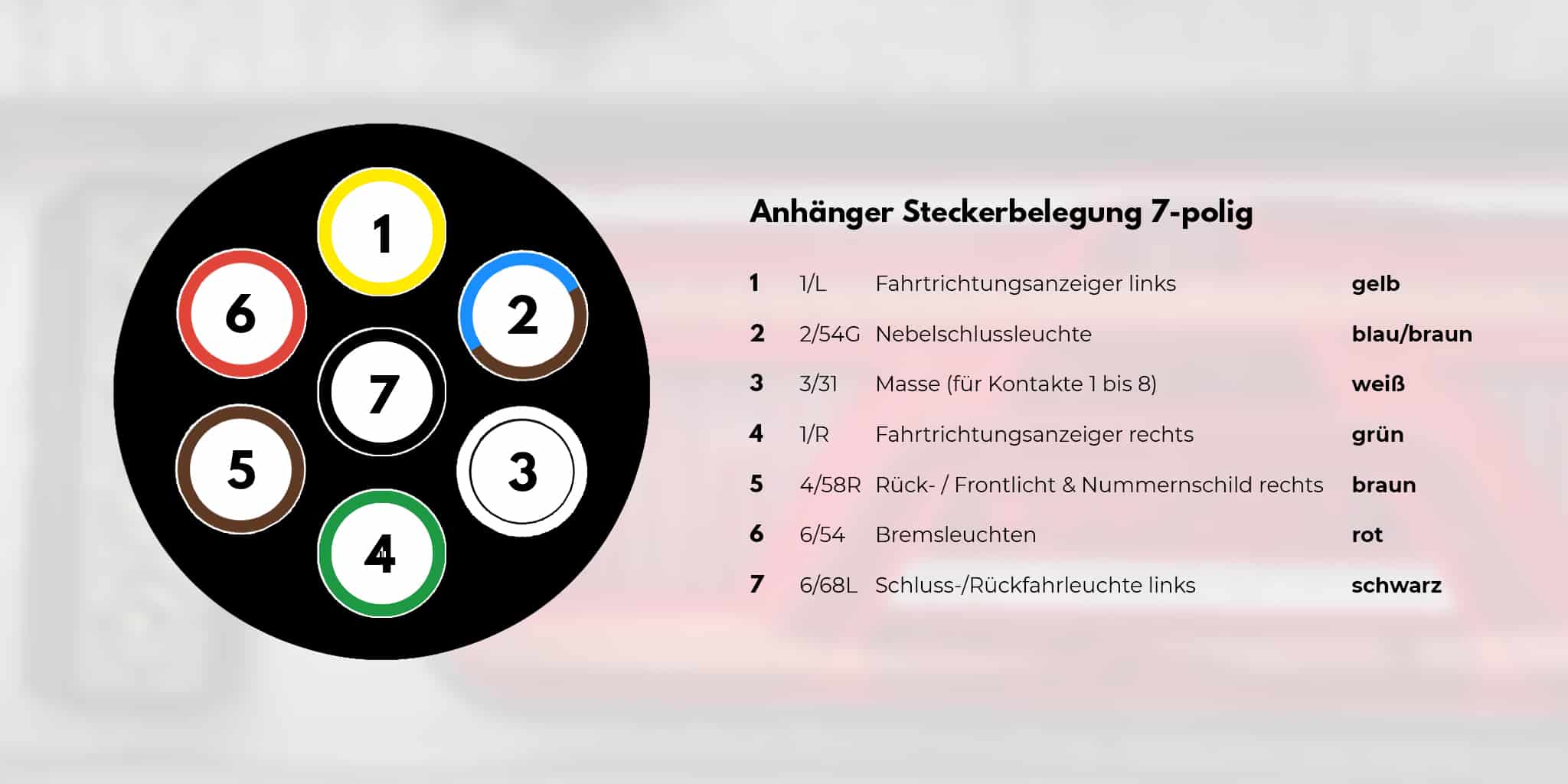

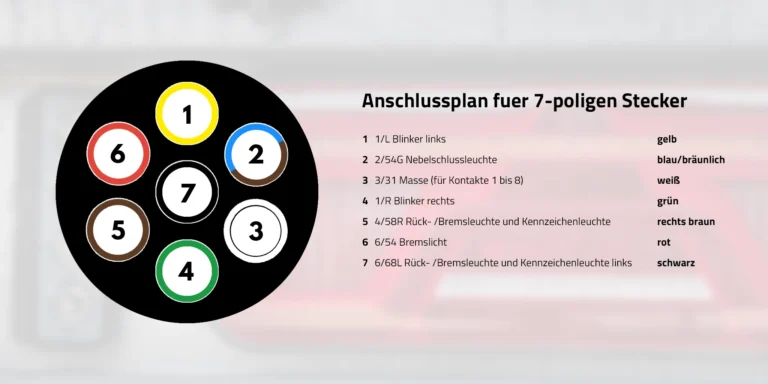

Schaltbild für 7-poligen Stecker

1. Fahrtrichtungsanzeiger links | gelb
2. Nebelschlussleuchte | blau/braun
3. Masse (für die Kontakte 1 bis 7) | weiß
4. Fahrtrichtungsanzeiger rechts | grün
5. Rücklicht/Breitlicht und Nummernschild rechts | braun
6. Bremsleuchten | rot
7. Rücklicht/Breiteleuchte links | schwarz

Obwohl die ISO-Norm 1724 für die Nebelschlussleuchte (PIN 2) blau vorschreibt, ist in der Praxis auch braun üblich.

Anwendung in der Anhängerbeleuchtung

Dieses Schema wird für den Anschluss zwischen Fahrzeug und Anhänger für die Standard-Anhängerbeleuchtung verwendet. Hier bildet der Stecker die Verbindung zwischen Zugfahrzeug, Verkabelung und Beleuchtung. Ein Fehler im Anschluss hat daher direkte Auswirkungen auf das Gesamtsystem. Im vollständigen Leitfaden zur Anhängerbeleuchtung finden Sie weitere Informationen zur Funktionsweise, Verkabelung und zu den Anwendungsarten.

Wenn eine konstante Stromversorgung oder ein Rückfahrlicht benötigt wird, ist der 13-polige Stecker gemäß ISO 11446 die richtige Wahl.

Adapter: von 7-polig auf 13-polig

Wenn das Zugfahrzeug und der Anhänger unterschiedliche Steckertypen haben, kann ein Adapter helfen. Beispiele hierfür sind:

• Fahrzeug mit 13-poligem Stecker, Anhänger mit 7-poligem Stecker
• Fahrzeug mit 7-poligem Stecker, Anhänger mit 13-poligem Stecker

Bitte beachten Sie: Wenn Sie einen Adapter von 13 auf 7 verwenden, bleiben zusätzliche Funktionen wie Konstantstrom und Rückfahrlicht außer Betrieb. Nur die Grundbeleuchtung wird unterstützt.

CAN-bus Ausfälle mit LED-Beleuchtung

Wenn ein Anhänger mit LED-Beleuchtung über einen 7-poligen Stecker angeschlossen wird, kann es zu Ausfällen kommen. Dies ist bei modernen Fahrzeugen mit einem CAN-bus System üblich. Mögliche Symptome:

• Nicht funktionierende oder blinkende Beleuchtung
• Fehlermeldungen auf dem Armaturenbrett
• Beleuchtung, die sich nach dem Ausschalten nicht ausschaltet

Diese Ausfälle werden dadurch verursacht, dass das Fahrzeug den geringen Stromverbrauch der LED-Beleuchtung nicht als die richtige Last erkennt.

Möchten Sie mehr erfahren? Lesen Sie den Artikel:
Behebung von CAN-bus-Ausfällen bei LED-Beleuchtung

Was ist der Unterschied zwischen einem 7-poligen und einem 13-poligen Stecker?

Ein 7-poliger Stecker unterstützt nur die Grundbeleuchtung. Ein 13-poliger Stecker ermöglicht zusätzlich Funktionen wie Rückfahrlicht, Konstantstrom und Caravaneinrichtungen. Für moderne Fahrzeuge und Anwendungen ist der 13-polig Stecker in vielen Fällen die bessere Wahl.

Korrekter Anschluss der Anhängerbeleuchtung

In der Praxis kommt es häufig zu Ausfällen aufgrund einer falschen Pin-Reihenfolge, schlechter Masse oder Korrosion in Stecker oder Steckdose. Auch Unterschiede zwischen Fahrzeugen, Adaptern und Verkabelung führen regelmäßig zu fehlerhaften Signalen. Brauchen Sie mehr Erklärung? Dann lesen Sie unseren Artikel mit einer vollständigen Erklärung und Tipps zum Anschluss von Anhängerleuchten.
