Anhängerbeleuchtung anschließen: Wie funktioniert das?

Neben einer korrekten Schaltung ist es ebenfalls wichtig, die richtigen Beleuchtungskomponenten auszuwählen. Dazu gehören Rückleuchten, Umrissleuchten, Kennzeichenbeleuchtung und Begrenzungsleuchten, die zum Anhängertyp und zum Einsatzzweck passen. In unserer Übersicht über LED-Anhängerbeleuchtung finden Sie weitere Informationen zu den verschiedenen Komponenten und Lösungen für professionelle Anhänger- und Traileranwendungen.

In diesem Artikel werden Sie fündig:

• Eine helle Erklärung der verschiedenen Schaltbilder
• Schritt-für-Schritt-Anleitung für die sichere und effiziente Installation von Anhängerleuchten

Anhängerbeleuchtung anschließen – mit einem 7-poligen Stecker

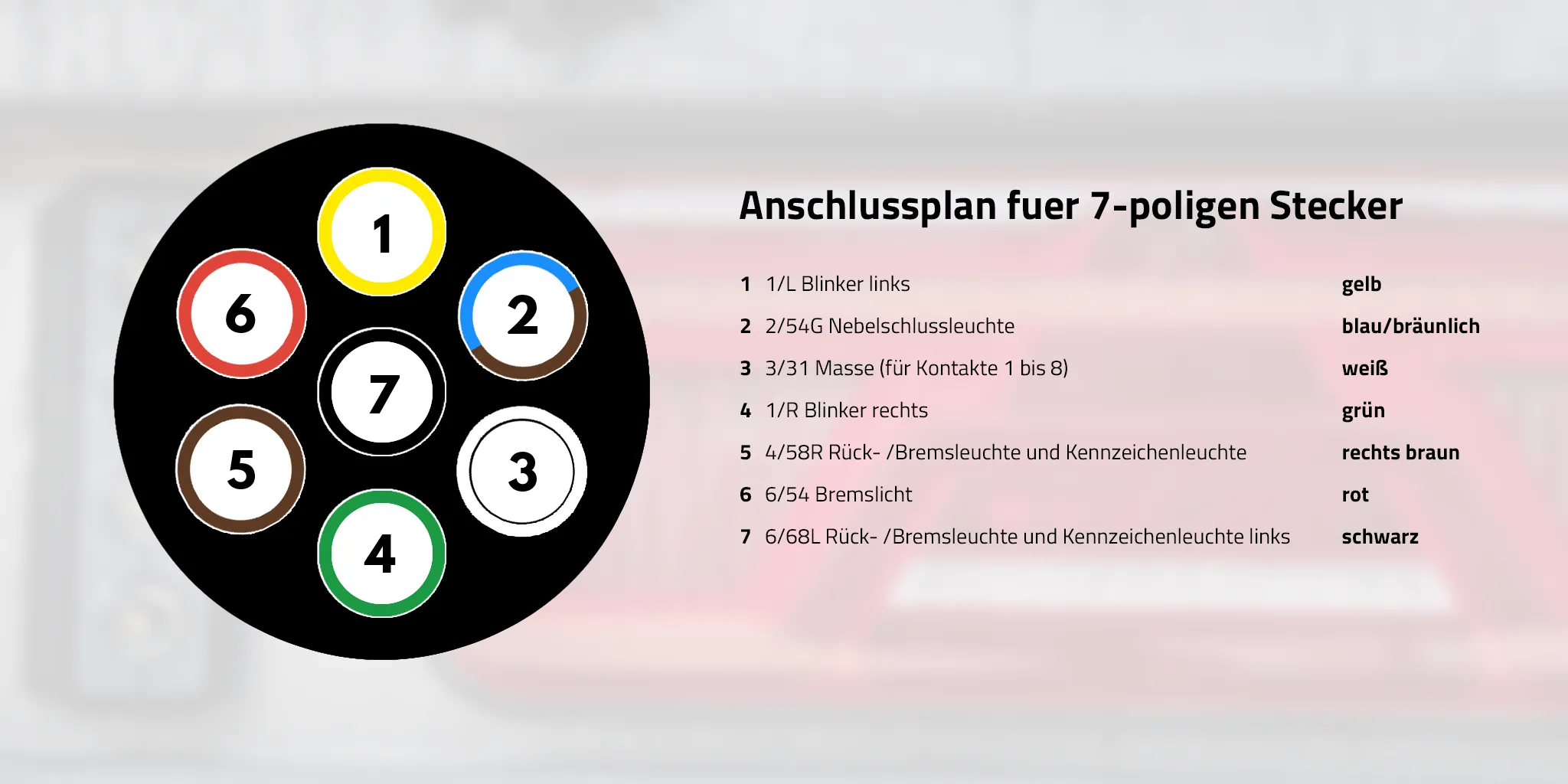

Im folgenden Bild sehen Sie das Anschlussschema des 7-poligen Steckers. Auf diesem Bild sind alle sieben verschiedenen Funktionen beschrieben.

Schaltplan Beleuchtung Anhänger Stecker/Buchse 7-polig universal 12 Volt.

1. Anschluss/Pol 1 (Farbe: gelb): Fahrtrichtungsanzeiger links;
2. Anschluss/Pol 2 (Farbe: blau/braun): Nebelschlussleuchte;
3. Anschluss/Pol 3 (Farbe: weiß): Masse (für die Kontakte 1 bis 7);
4. Anschluss/Pol 4 (Farbe: grün): Fahrtrichtungsanzeiger rechts;
5. Anschluss/Pol 5: (Farbe braun): Rücklicht/Breitlicht und Nummernschild rechts;
6. Anschluss/Pol 6: (Farbe rot): Bremsleuchten;
7. Anschluss/Pol 7: (Farbe schwarz): Rücklicht/Breiteleuchte links.

Wie der Name schon sagt, besteht der 7-polige Stecker aus sieben verschiedenen Anschlüssen. In der Abbildung unten sind diese Anschlüsse durch unterschiedliche Farben gekennzeichnet. Anhand dieser Farben in Kombination mit den unten stehenden Informationen können Sie die Beleuchtung Ihres Anhängers leicht anschließen.

Der Unterschied zwischen einem 7-poligen und einem 13-poligen Stecker

Auf dem Markt für Anhängerbeleuchtung gibt es drei Arten von Schaltbildern, nämlich das Schema für den 7-poligen Stecker, den 13-poligen Jaeger-Stecker und den 13-poligen Multicon-Stecker. Bevor wir mit diesem Thema fortfahren, ist es wichtig, kurz den Unterschied zwischen der 7-poligen und der 13-poligen Steckdose zu erklären.

Ein 7-poliger Stecker ist für die Grundbeleuchtung eines Anhängers oder eines Aufliegers vorgesehen. Ein 13-poliger Stecker bietet darüber hinaus zusätzliche Schaltungen für Funktionen wie Rückfahrlicht und zusätzliche Stromversorgung. Welcher Stecker benötigt wird, hängt in erster Linie von den Funktionen des Anhängers ab und nicht direkt von dessen Größe oder Gewicht.

Welche Steckerkonfiguration erforderlich ist, hängt auch von der Beleuchtung ab, die am Anhänger vorgeschrieben oder gewünscht ist. Für die Grundbeleuchtung reicht oft eine 7-polige Schaltung aus, während eine 13-polige Schaltung zusätzliche Funktionen wie das Rückfahrlicht unterstützt. Möchten Sie zunächst erfahren, welche Lichtfunktionen an einem Anhänger vorgeschrieben sind? Dann lesen Sie auch unseren Artikel über die Vorschriften zur Beleuchtung an einem Anhänger.

Anschluss eines 7-poligen Steckers

Die 7-polige Stecker-Variante eignet sich für weniger komplexe Anhängelasten, wie beispielsweise einen Fahrradträger, einen Anhänger, einen Bootsanhänger oder einen Pferdeanhänger. Mit Hilfe des 7-poligen Steckers ist es möglich, die Grundbeleuchtung an Ihrem Anhängegut anzuschließen. Dabei handelt es sich um die Grundbeleuchtung innerhalb der Kategorie LED Rückleuchten (Nebelscheinwerfer, Blinklichter und Bremsleuchten). Obwohl die 13-polige Steckdose umfangreicher ist, entspricht der 7-polige Stecker dennoch vollständig den geltenden Normen.

Anschluss eines 13-poligen Steckers

Diese Steckervariante kann als der große Bruder des 7-poligen Steckers angesehen werden. So ist der 13-polige Stecker für komplexere Schleppobjekte gedacht. Denken Sie hier zum Beispiel an einen Wohnwagen, einen erweiterten Anhänger, einen großen Bootsanhänger oder einen großen Pferdeanhänger. Wie die Variante mit dem 7-poligen Stecker wird auch dieser Stecker mit Ihrem Auto verbunden. Sie können ihn an den Anhänger anschließen, indem Sie den Stecker in die Kupplung unter der Deichsel stecken.

Die zusätzlichen Pole eines 13-poligen Steckers werden u.a. für Rückfahrlicht, Dauerstrom und Schaltstrom mit Masse verwendet. Damit eignet sich ein 13-poliger Anschluss für Anhänger und Auflieger mit zusätzlichen Beleuchtungsfunktionen oder zusätzlichen elektrischen Merkmalen. Wenn diese Funktionen benötigt werden, ist ein 13-poliger Stecker in der Praxis oft die logischste Wahl.

Charakteristisch	7-polig	13-polig
MerkmalAnwendung	7-poligLeichte Anhänger und Gepäckwagen ohne zusätzliche Verbraucher	13-poligWohnwagen, Wohnmobile und Anhänger mit zusätzlichen Verbrauchern
Merkmaleund Grundfunktionen	7-poligBlinker, Brems-, Position- und Nebelschlussleuchten, Masse	13-poligIdentisch
Merkmal: ZusätzlicheFunktionen	7-poligKeine	13-poligRückfahrleuchten, Dauerstromversorgung (Klemme 30), geschaltete Stromversorgung (Klemme 15), getrennte Massen
MerkmalNorm	7-poligISO 1724	13-poligISO 11446

Wählen Sie 7-polig für die Standard-Anhängerbeleuchtung. Wählen Sie 13-polig , sobald der Anhänger über zusätzliche Ausstattungsmerkmale verfügt, wie beispielsweise ein Rückfahrlicht oder eine Dauerstromversorgung für einen Wohnwagen.

Anschließen der Beleuchtung des Anhängers - mit einem 13-poligen Jaeger-Stecker:

Das Schema für den Anschluss von Anhängern mit 13-poligem Stecker finden Sie in der Abbildung unten. Diese Illustration zeigt alle 13 Funktionen des Jaeger-Steckers. Mit diesem Schaltbild für den Anhänger können Sie die Beleuchtung an den Anhänger anschließen.

Schaltbild Beleuchtung Anhänger Stecker/Steckdose 13-polig Universell 12 Volt.

Der Anschluss eines 13-poligen Steckers ist mit Hilfe des obigen Schaltbildes ganz einfach. Wie auf dem Bild zu sehen ist, besteht diese Steckdose aus dreizehn verschiedenen Anschlüssen. Wie oben, werden wir auch unten die verschiedenen Stecker der 13-poligen Steckdose erklären. Für den visuellen Denker haben wir auch ein Bild hinzugefügt, um das komplette Bild in einer Übersicht zu skizzieren. Mit Hilfe dieses Schemas können Sie die Beleuchtung des Anhängers korrekt anschließen.

13-poliger Stecker (Jaeger)

1. Anschluss/Pol 1 (Farbe: gelb): Fahrtrichtungsanzeiger links;
2. Anschluss/Pol 2 (Farbe: blau): Nebelschlussleuchte;
3. Anschluss/Pol 3 (Farbe: weiß): Masse (für die Kontakte 1 bis 8);
4. Anschluss/Pol 4 (Farbe: grün): Fahrtrichtungsanzeiger rechts;
5. Anschluss/Pol 5: (Farbe braun): Rücklicht/Breitlicht und Nummernschild rechts;
6. Anschluss/Pol 6: (Farbe rot): Bremsleuchten;
7. Anschluss/Pol 7: (Farbe schwarz): Rücklicht/Breiteleuchte links;
8. Anschluss/Pol 8: (Farbe grau): Rückfahrlicht;
9. Anschluss/Pol 9: (Farbe braun/blau): Ständiges Stromkabel für die Innenbeleuchtung;
10. Anschluss/Pol 10: (Farbe braun/rot): Ladekabel für Wohnwagenbatterie/Kühlschrank;
11. Anschluss/Pol 11: (Farbe weiß/rot): Kein Ziel (möglicherweise Masse);
12. Anschluss/Pol 12: (-): Kein Ziel;
13. Anschluss/Pol 13: (schwarz/weiß): Masse (für die Kontakte 9 bis 12).

Anschluss der Beleuchtung des Anhängers mit einem 13-poligen Multicon west Stecker:

Die Abbildung unten zeigt alle dreizehn Funktionen des Multicon west Steckers. Mit Hilfe dieses Schemas können Sie die Beleuchtung des Anhängers richtig anschließen.

13-poliger Stecker (Multicon west)

1. Anschluss/Pol 1 (Farbe: gelb): Fahrtrichtungsanzeiger links;
2. Anschluss/Pol 2/54G (Farbe: blau): Nebelschlussleuchte;
3. Anschluss/Pol 3/31 (Farbe: weiß): Masse (für die Kontakte 1 bis 8);
4. Anschluss/Pol 4/R (Farbe: grün): Fahrtrichtungsanzeiger rechts;
5. Anschluss/Pol 5/58R: (Farbe braun): Rücklicht/Breitenlicht und Nummernschild rechts;
6. Anschluss/Pol 6/54: (Farbe rot): Bremsleuchten;
7. Anschluss/Pol 7/68L: (Farbe schwarz): Rücklicht/Breitbandleuchte links;
8. Anschluss/Pol 8: (Farbe grau): Rückfahrlicht;
9. Anschluss/Pol 9: (Farbe braun/blau): Ständiges Stromkabel für die Innenbeleuchtung;
10. Anschluss/Pol 10: (Farbe braun/rot): Ladekabel für Wohnwagenbatterie/Kühlschrank;
11. Anschluss/Pol 11: (Farbe weiß/rot): Kein Ziel (möglicherweise Masse);
12. Anschluss/Pol 12: (-): (möglicherweise Arbeitsscheinwerfer);
13. Anschluss/Pol 13: (schwarz/weiß): Masse (für die Kontakte 9 bis 12).

Der Unterschied zwischen dem 13-poligen Jaeger-Stecker und dem 13-poligen Multicon-Stecker

Bei den 13-poligen Steckern gibt es zwei verschiedene Systeme, nämlich das Jaeger- und das Multicon west-System. Wenn Sie einen 13-poligen Stecker anschließen, ist es gut zu wissen, dass die beiden Stecker unterschiedliche Pole haben. Aus diesem Grund werden beide Stecker im Folgenden kurz erläutert.

Jaeger 13-poliger Stecker

Der neue 'Standard'-Stecker ist der Jaeger-Stecker. Dieser Stecker ist mit einem Bajonettverschluss versehen. Dadurch wird sichergestellt, dass der Stecker fest mit der Steckdose verbunden ist und sich während der Fahrt nicht lösen kann. Der Bajonettanschluss ist ein geschätzter Anschluss, da er die Anzahl der Ausfälle während der Fahrt deutlich reduziert.

Das Anschließen des 13-poligen Jaeger-Steckers ist sehr einfach. Sie stecken den Jaeger-Stecker in einem 90-Grad-Winkel nach links in die Steckdose. In dieser Situation ragt der Montageblock nach unten. Wenn er in der Steckdose steckt, drehen Sie den Stecker eine Vierteldrehung im Uhrzeigersinn. Dann drehen Sie ihn in die Steckdose und die Bajonettverbindung ist fixiert. Wenn Sie den 13-poligen Jaeger-Stecker an eine 7-polige Steckdose anschließen möchten, ist dies mit einem Adapter möglich.

Multicon west 7/13-poliger Stecker

Neben dem 'normalen' 13-poligen Stecker gibt es noch ein weiteres Modell, den Multicon west Stecker. Dieser Stecker passt sowohl an die 7-polige als auch an die 13-polige Steckdose. Damit ist das Multicon System als 7-polige und 13-polige Lösung verwendbar. Dieser Multicon Stecker kann sehr nützlich sein, wenn Ihr Anhänger noch einen alten 7-poligen Stecker verwendet.

Es ist jedoch wichtig zu erwähnen, dass der Multicon-Stecker nicht in eine Jaeger-Steckdose passt und umgekehrt ebenso wenig. Betrachtet man die Verwendung beider Stecker, fällt auf, dass die Jaeger-Stecker häufiger zum Einsatz kommen als die Multicon-west-Stecker. Das Multicon-west-System findet hingegen häufiger bei Wohnwagen Verwendung.

Verschiedene Adapter für den Anschluss von Steckerdosen

Die meisten Fahrzeuge verfügen heute über eine 13-polige Steckdose, während die meisten Anhänger und Fahrradträger eher einen 7-poligen Stecker haben. Um sicherzustellen, dass diese einwandfrei miteinander verbunden werden können, verwenden Sie einen Adapterstecker. Adapterstecker gibt es in verschiedenen Ausführungen. Nachfolgend erläutern wir kurz die verschiedenen Adapter in unserem Sortiment.

Adapter von 13-polig auf 7-polig

Der Adapter, der einen 13-poligen Stecker in einen 7-poligen Stecker umwandelt, funktioniert in der umgekehrten Richtung als die oben beschriebene Situation. Wenn Ihr Fahrzeug mit einem 13-poligen Anschluss ausgestattet ist, ermöglicht Ihnen dieser Adapter den Anschluss eines 13-poligen Steckers. Es ist jedoch wichtig zu wissen, dass in diesem Fall nur die Funktionen eines 7-poligen Anschlusses aktiv sind.

Adapter von 7-polig auf 13-polig

Mit dem 7- bis 13-polig Adapter können Sie fast jedes elektronische Produkt an den Stecker Ihres Fahrzeugs anschließen. Wenn Sie zum Beispiel einen 13-poligen Wohnwagenanschluss, aber eine 7-polige Steckdose haben, können Sie diese mit dem Adapter umbauen. Kurz gesagt, der Verkaufsadapter von 7-poligem auf 13-poligen Stecker ist dafür gedacht, dass Sie einen 13-poligen Stecker verwenden können, wenn Ihr Auto nur mit einem 7-poligen Stecker ausgestattet ist.

Das passende Produkt finden Sie auf unserem Händlerportal unter folgendem Link: Adapter von 7-polig auf 13-polig.

Häufig gestellte Fragen zu 7-poligen und 13-poligen Steckern

Bei TRALERT® erhalten wir regelmäßig Fragen zu den 7-poligen und 13-poligen Steckerdosen. Nachfolgend haben wir daher diese häufig gestellten Fragen für Sie aufgelistet.

Wann sollte ich einen 7-poligen Stecker verwenden?

Ein 7-poliger Stecker bietet nur eine Grundbeleuchtung. Denken Sie hier an die Blinklichter und Bremsleuchten. Ein 7-poliger Stecker eignet sich zum Beispiel perfekt für Fahrradträger oder kleine Anhänger.

Wann sollte ich einen 13-poligen Stecker verwenden?

Die zusätzlichen Pole eines 13-poligen Steckers werden verwendet, wenn Sie neben der Grundbeleuchtung unter anderem auch Rückfahrlicht und die Nebelschlussleuchte verwenden. Diese beiden Optionen sind seit dem 10. Juli 2011 bei Anhängern, Wohnwagen, Boots- und/oder Pferdeanhängern vorgeschrieben. Seit 2011 sind diese Fahrzeuge daher serienmäßig mit einer 13-poligen Steckdose ausgestattet.

Welche Arten von 13-poligen Steckern gibt es?

Bei den 13-poligen Steckern gibt es zwei Varianten, nämlich den Jaeger-Stecker und den Multicon west-Stecker. Diese werden für unterschiedliche Zwecke verwendet. Von den beiden ist die Jaeger-Steckdose am weitesten verbreitet. Die Multicon west wird am häufigsten bei Wohnwagen verwendet.

Ausführlichere Erklärung der Anhängerbeleuchtung

Ist Ihre Frage oben nicht aufgeführt und suchen Sie dennoch nach einer passenden Antwort? Lesen Sie in unserem ausführlichen Artikel alles über Anhängerbeleuchtung.

Möchten Sie wissen, wie es um die gesetzlichen Vorschriften steht? Dann lesen Sie auch unseren Artikel über die Vorschriften für die Beleuchtung an einem Anhänger. Wenn Sie darüber hinaus mehr über die internationalen Vorschriften für die Montage und Anbringung der Fahrzeugbeleuchtung erfahren möchten, bietet Ihnen unsere Erläuterung zu ECE R48 zusätzliche Hintergrundinformationen.
