Jaeger Steckdose

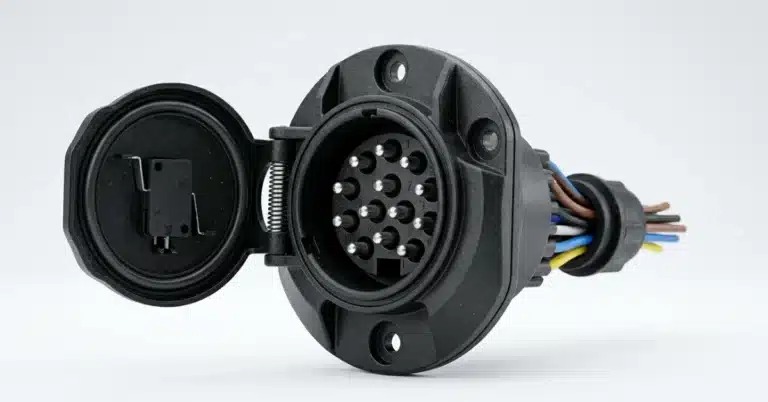

Was ist eine Jaeger Steckdose?

Die Jaeger-Steckdose (auch Jaeger-Stecker oder Erich Jaeger 13-polig genannt) ist ein robuster 13-poliger Anschluss für die elektrische Verbindung zwischen Traktor und Anhänger. Sie wurde von Erich Jaeger in den späten 1980er Jahren entwickelt. Sie folgt der Norm ISO 11446 und ist in vielen europäischen Anhängerkonstruktionen, insbesondere in NL, zum Standard geworden.

Was den Jaeger einzigartig macht, ist seine Bajonettverbindung: Stecken Sie den Stecker ein und drehen Sie das Gehäuse um eine Vierteldrehung (90 Grad) für eine stabile, vibrationsfeste Verbindung - ideal für den Schwertransport. Neue Traktoren sind oft serienmäßig mit einer Jaeger-Steckdose ausgestattet.

Der Jaeger unterstützt nicht nur die Grundbeleuchtung (wie Blinker und Bremsleuchten), sondern auch zusätzliche Funktionen wie Konstantplus (Pin 9, für Innenbeleuchtung oder Kühlschrank), Rückfahrlicht (Pin 8) und Nebelschlusslicht (Pin 2). Für LED-Systeme an Anhängern ist dies eine zuverlässige Basis.

Möchten Sie mehr über das vollständige 13-polige Schema und die Pinbelegung erfahren? Lesen Sie unseren Artikel: 13-poliger Stecker mit Pinbelegung und Schema. Eine Übersicht über alle Beleuchtungslösungen für Anhänger finden Sie auf dieser Seite: Beleuchtung für Anhänger.

Bajonettverschluss: wie funktioniert er und warum ist er besser?

Die Bajonett-Kupplung ist von industriellen Steckern inspiriert: zwei oder mehr PINs/Nuten bilden einen Drehverschluss. Bei Jaeger verdrehen Sie das Gehäuse mit der Hand - Sie benötigen kein Werkzeug.

• Festere Befestigung als Schraub- oder Clipsysteme (widersteht Vibrationen und Schmutz).
• Besser wasserdicht (IP-Standard oft höher bei guter Qualität).
• Schnellerer Anschluss - nützlich bei kaltem Wetter oder schlammigen Bedingungen.

Tipp: Drehen Sie das Rad immer bis zum Anschlag und kontrollieren Sie es auf Schmutz in den Rillen, um Korrosion zu vermeiden.

Vorteile für den Anhängerbau

• Hohe Haltekraft bei Vibrationen/Stößen (besser als Clip- oder Push-Systeme auf Multicon).
• Besserer Schutz gegen Schmutz/Korrosion (Ring + O-Ring).
• Schnelles An- und Abkuppeln beim Be- und Entladen.

Montage-Tipps speziell für Anhänger:

Verwenden Sie Kontaktfett (Korrosionsschutz) für die PINs bei Außenanwendungen oder in salzhaltigen Umgebungen.
Montieren Sie die Box mit Dichtungsmittel (Silikon oder Butyl) auf der Querstange/dem Gehäuse - vermeiden Sie das Eindringen von Wasser durch die Montagelöcher.
Reinigen Sie die PINs/Rillen vor dem ersten Gebrauch (Schmutz führt zu Oxidation und höherem Widerstand).

Technische Spezifikationen des Jaeger-Steckers

• Kontakte: 13 solide runde PINs (niedriger Übergangswiderstand, guter Stromfluss).
• Verschluss: Bajonett-Kupplung (90°-Drehverschluss mit Führungsstiften/-nuten + Ringdichtung).
• Wasserdichtigkeit: IP67 oder höher für die Serie Expert (100% wasserdicht bei korrekter Montage).
• Zusätzliche Funktionen für Anhänger-LED: PIN 9 (permanent + für Innenbeleuchtung/Kühlschrank), PIN 8 (ruckfahr), PIN 2 (Nebelschlusslicht), PIN 12 (reserviert für zukünftige Funktionen).
• Empfohlene Kabelquerschnitte (ISO 11446): 1,5 mm² für die Signalpins (1-8), mindestens 2,5 mm² für Strom/Masse (PINs 3,9,10,11,13), um den Spannungsabfall unter LED-Last gering zu halten.

Jaeger vs Multicon west: ein Überblick für den Anhängerbau

Beide Systeme folgen der ISO 11446 (gleiche elektrische Belegung), unterscheiden sich aber im Design - nützlich für Neubau oder Ersatz.

Im Anhängerbau sehen wir oft, dass Jaeger wegen seiner langfristigen Zuverlässigkeit bevorzugt wird, insbesondere bei LED-Beleuchtung für höhere Lasten.

Schaltbild Jaeger-Stecker

Der Anschluss einer Jaeger Steckdose erfordert die Beachtung dieser Punkte:

• Schließen Sie die Verkabelung gemäß dem Schema an (siehe Abbildung) und schließen Sie den Konstantstrom korrekt an.
• Schließen Sie Konstantstrom und die entsprechende Masse über einen Draht von mindestens 2,5 mm² an.
• Keine Änderungen an der Fahrzeugelektrik.
• Für CAN-bus Fahrzeuge: Stellen Sie das Fahrzeug in den Anhänger-Modus, um Fehlercodes zu vermeiden (oder verwenden Sie ein CAN-bus Modul).

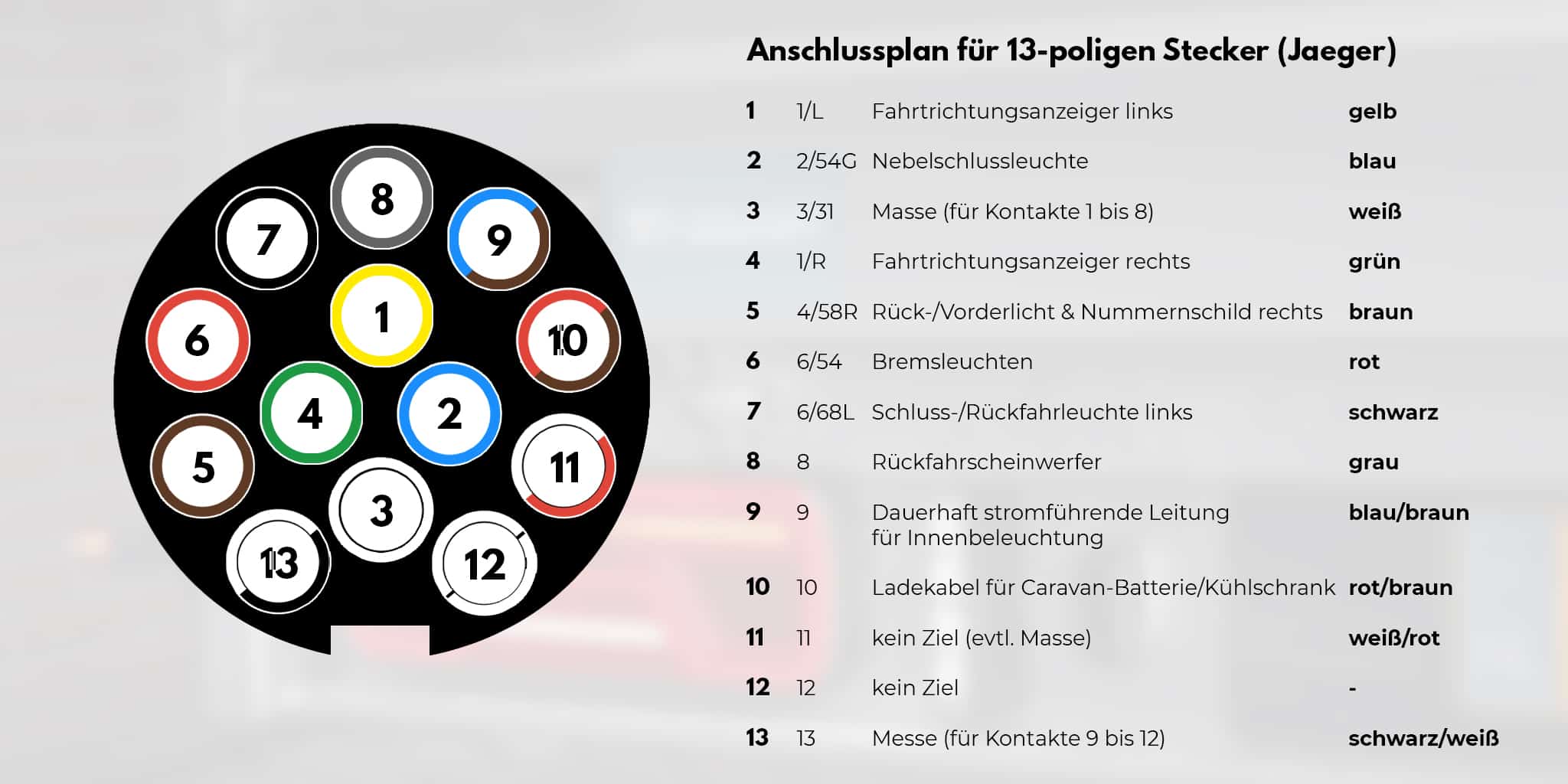

Unten das Schaltbild der 13-poligen Jaeger Steckdose. Haben Sie Fragen? Nehmen Sie Kontakt mit uns auf.

Tipps zum Anschluss und zur Vermeidung von Ausfällen

Wenn Sie die Jaeger-Steckdose an einen Anhänger anschließen, tragen diese Punkte dazu bei, dass alles reibungslos abläuft:

• Leitungsquerschnitt: Verwenden Sie mindestens 2,5 mm² für PIN 9 (Dauerplus) und PIN 13 (Masse) - so bleibt der Spannungsabfall gering, auch beim Laden der Batterie oder des Kühlschranks.
• Versiegelung und Wartung: Nehmen Sie die Adapter ab, wenn sie nicht benutzt werden, um Kondensation und Feuchtigkeit zu vermeiden. Eine Blindkappe oder regelmäßige Kontrolle hält die Kontakte sauber.
• CAN-bus Integration: In modernen Fahrzeugen können zusätzliche Lasten zu Meldungen führen. Ein CAN-bus-kompatibles Modul oder die Einstellung auf den Anhänger-Modus schafft hier oft Abhilfe - siehe unsere CAN-bus-Lösungen für weitere Informationen.
• Anschluss an die Masse: Sorgen Sie für eine getrennte Masse (PIN 3/11/13), um Masseschleifen zu vermeiden - dies verhindert Flackern oder Ausfälle bei der LED-Beleuchtung.
• Allgemeine Prüfung: Nach der Montage messen und testen Sie bitte mit angeschlossenem Anhänger - kleine Anpassungen machen oft den Unterschied.

Weitere Tipps zum Anschließen der Beleuchtung an Anhänger finden Sie in unserem Artikel „Anschließen der Anhängerbeleuchtung – ein praktisches Handbuch“.
