Anschluss von Arbeitsscheinwerfern an einen Anhänger für mehr Licht beim Arbeiten

In diesem Blog werden Sie lesen:

• Tipps für den Anschluss zusätzlicher Arbeitsbeleuchtung am Anhänger
• Wie Sie feststellen, welche Arbeitsscheinwerfer am besten geeignet sind

Hinweis: Verwenden Sie Arbeitsscheinwerfer als Rückfahrlicht? Dann werfen Sie auch einen Blick auf unseren speziellen Blog über Rückfahrlichter an Anhängern.

Ein LED-Arbeitsscheinwerfer auf einem Anhänger ist eigentlich eine Ergänzung zur normalen Beleuchtungsanlage. Die normale Beleuchtungsanlage eines Anhängers besteht aus: Kombinationsrückleuchten (Rücklicht, Bremslicht, Blinklicht, Nebelschlussleuchte und einem dreieckigen Reflektor), Positionsleuchten und Begrenzungsleuchten.

Wahl des Arbeitsscheinwerfers - Flutlicht oder spotlight?

Bei der Auswahl zusätzlicher Arbeitsbeleuchtung ist es wichtig, das richtige Lichtbild zu wählen. Denn jede Anwendung erfordert eine andere Lichtverteilung:

Flutlicht (Breitstrahler): Ideal zum Be- und Entladen oder zum Beleuchten eines großen Arbeitsbereichs rund um den Anhänger. Spendet breites, gleichmäßiges Licht.

Spotlight (gerichteter Lichtstrahl): Geeignet für Arbeiten, bei denen Sie nur eine bestimmte Stelle beleuchten möchten, wie z.B. bei Inspektionen oder Präzisionsarbeiten.

Gut zu wissen: Arbeitsbeleuchtung darf während der Fahrt auf öffentlichen Straßen nicht eingeschaltet werden. Nur ECE R23-zertifizierte Lampen dürfen sich beim Rückwärtsfahren automatisch einschalten.

Weitere wichtige Punkte bei der Wahl eines Arbeitsscheinwerfers

• Lichtleistung (Lumen): Je mehr Lumen, desto stärker das Lichtbündel. Für schwere Arbeiten im Dunkeln empfehlen wir mindestens 1500 Lumen.
• Abstrahlcharakteristik: Flutlichter für breites Licht (Be-/Entladen), Scheinwerfer für gerichtetes Licht (spezielle Arbeiten).
• Gehäuse und IP-Wert: Ein Arbeitsscheinwerfer muss einer rauen Behandlung standhalten können. Wählen Sie eine Lampe mit hoher IP-Schutzart (z.B. IP67 oder IP69K) für den Einsatz in nassen und staubigen Umgebungen.
• Geprüfte Qualität: Wählen Sie Lampen mit CE-Kennzeichnung und E-Zulassung, um sicherzustellen, dass sie für den Einsatz auf öffentlichen Straßen geeignet sind.

Nun, da die Anwendung klar ist, kommt es auf die Technik an: Kann das System die zusätzliche Beleuchtung bewältigen?

Prüfen Sie, ob die elektrische Anlage für zusätzliche Arbeitsscheinwerfer geeignet ist

Bevor Sie zusätzliche LED Arbeitsscheinwerfer an einem Anhänger anbringen, sollten Sie unbedingt prüfen, ob das vorhandene elektrische System diese Belastung verkraften kann. So vermeiden Sie Ausfälle, Überlastungen oder sogar Schäden an Ihrem Fahrzeug oder Anhänger.

Prüfen Sie die Kapazität des Beleuchtungssystems:

• Beachten Sie die Spannung des Systems (normalerweise 12V oder 24V).
• Prüfen Sie den Sicherungswert des vorhandenen Stromkreises (z.B. 10A oder 15A).
• Berechnen Sie den gesamten Stromverbrauch aller geplanten Arbeitsscheinwerfer: Formel: Ampere = Wattleistung / Spannung. Zum Beispiel: 30W / 12V = 2,5A pro Lampe.
• Vergleichen Sie den Verbrauch mit dem Wert der Sicherung, mit einer Marge von ±10%. Überschreiten Sie die Kapazität? Erwägen Sie einen separaten Stromkreis mit Relais und Sicherung und schließen Sie die Lampen direkt an die Batterie des Zugfahrzeugs an.

Prüfen Sie den Kabelbaum des Anhängers:

• Untersuchen Sie die Kabelisolierung auf Schäden oder Alterung.
• Prüfen Sie Stecker auf Oxidation, Spiel oder Feuchtigkeit.
• Beurteilen Sie die Drahtstärke: ausreichend für stromtragende Arbeitsscheinwerfer.
• Prüfen Sie Abzweigleitungen oder Verlängerungen auf Dichtigkeit.
• Sind Ausfälle oder blinkende Beleuchtung zu beobachten? Ziehen Sie einen neuen oder verstärkten Kabelbaum mit wasserdichten Verbindungen in Betracht.

Testen Sie nach der Installation:

• Prüfen Sie, ob die Arbeitsscheinwerfer gleichmäßig und ohne Flackern brennen
• Prüfen Sie auf Fehlermeldungen auf dem Armaturenbrett (aufgrund des CAN-bus)
• Messen Sie bei Bedarf den Spannungsabfall (verwenden Sie ein Multimeter)
• Prüfen Sie, ob die Lampen korrekt auf Schalter oder Fahrzeugsteuerungen reagieren
• Testen Sie die Lampen bei voller Belastung (alle Lampen gleichzeitig an)

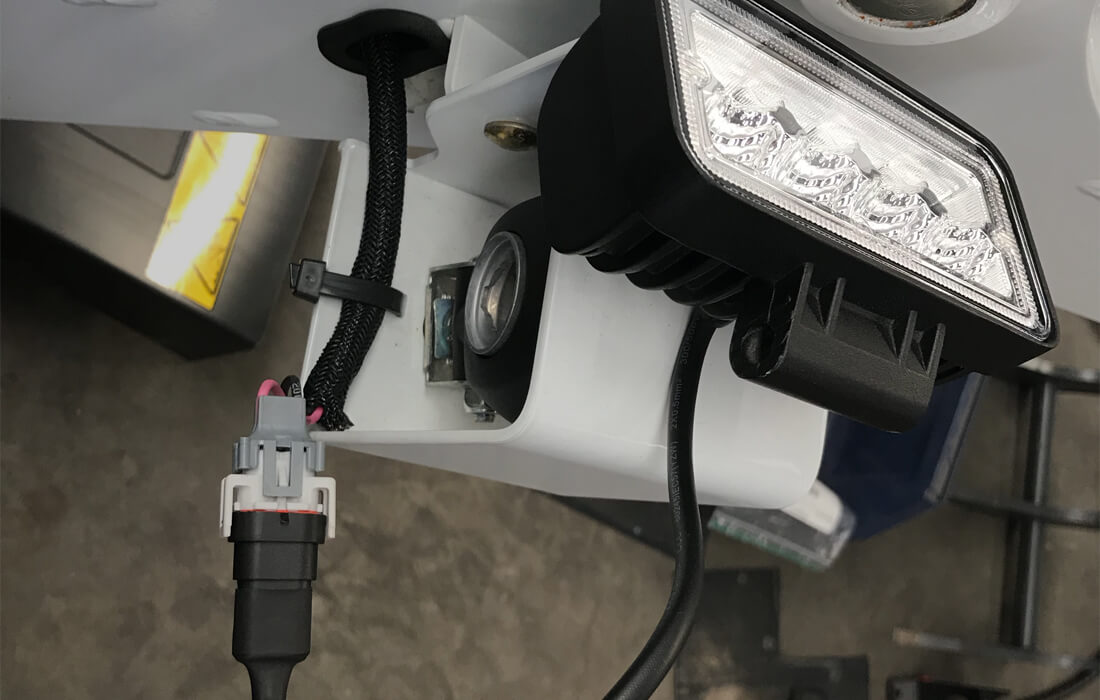

Anschluss der Arbeitsscheinwerfer an den Anhänger

Es gibt verschiedene Möglichkeiten, einen LED Arbeitsscheinwerfer an einen Anhänger anzuschließen. Die gängigsten Anschlüsse werden im Folgenden näher erläutert.

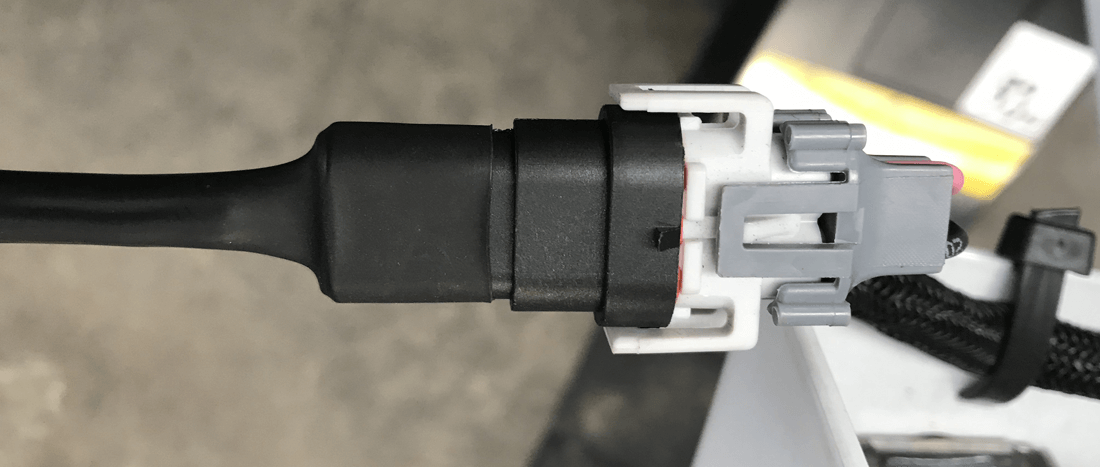

Deutsch Stecker

Der Deutsch Stecker ist ein häufig verwendeter Stecker für den Anschluss von Arbeitsscheinwerfern an einen Anhänger und ist in verschiedenen Längen bis zu 4 Metern erhältlich. Der Vorteil eines Deutsch Stecker ist, dass er sich im Vergleich zu anderen Steckern leicht in das Kabelsystem einbinden lässt.

Natürlich kann es passieren, dass ein LED Arbeitsscheinwerfer an Ihrem Anhänger kaputt geht. In einem solchen Fall ist es sehr einfach, den Arbeitsscheinwerfer zu ersetzen. Sie können den defekten Arbeitsscheinwerfer ganz einfach abklemmen und durch einen neuen LED Arbeitsscheinwerfer ersetzen. Denn die LED Arbeitsscheinwerfer werden mit einem einfachen Deutsch Stecker geliefert.

Deutsch Stecker gibt es in verschiedenen Längen mit der Möglichkeit der Verzweigung. So können Sie mehr Arbeitsscheinwerfer an Ihren Anhänger anschließen. Es ist auch möglich, einen Deutsch Stecker mit einem Anschluss-Set an Ihr bestehendes Kabel anzuschließen.

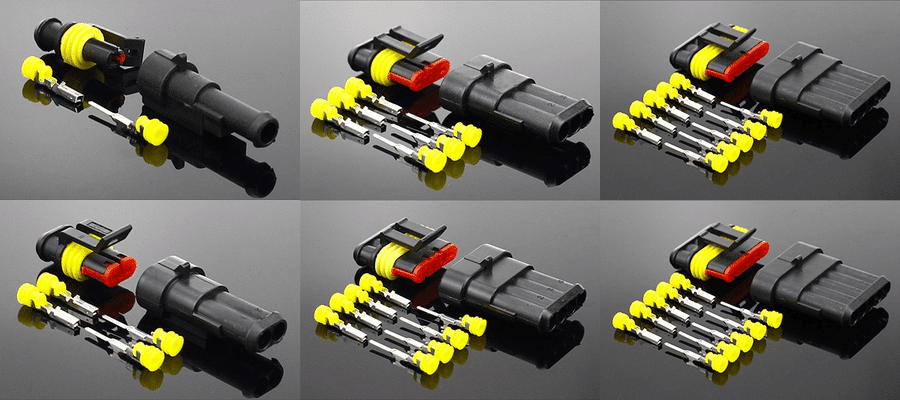

AMP-SuperSeal-Stecker

Der AMP-Stecker ist ein wasserdichter Stecker, der rauen Bedingungen wie dem Kontakt mit Kraftstoff, Öl, Salz usw. standhält. Diese Stecker kommen in vielen verschiedenen Branchen zum Einsatz, beispielsweise in der Landwirtschaft, im Maschinenbau und in der Automobilindustrie, und eignen sich daher hervorragend, wenn Sie einen Arbeitsscheinwerfer an einem Anhänger anschließen möchten.

Bitte achten Sie dabei darauf, dass die Stecker nach IEC 529 und DIN 40050 hinsichtlich ihrer Wasserdichtigkeit zertifiziert sind.

Anschlussdose/Verteilerkasten

Die Anschlüsse werden mithilfe einer Verteilerbox miteinander verbunden. Eine Anschlussbox kann als zentrale Schaltbox dienen, in der die Anschlüsse zusammengeführt werden. Diese eignet sich besonders gut, wenn Sie Arbeitsscheinwerfer an einem Anhänger anschließen möchten. Vom Zugfahrzeug verläuft ein zentrales Kabel zur Verteilerbox, von der aus die gesamte Beleuchtung am Anhänger gesteuert wird.

Möchten Sie mehr über den Standardanschluss eines Anhängers erfahren? Dann lesen Sie unseren Artikel über die Verkabelung der Anhängerbeleuchtung.

Die Wahl von TRALERT®

Wenn Sie auf der Suche nach einem guten Arbeitsscheinwerfer für den Anhänger sind, hat TRALERT® eine Reihe von Spitzenprodukten. Dazu gehören stoßfeste und sehr robuste Lampen, die einiges aushalten können.

Besseres Licht - sicherere Arbeit!

Ausfall auf dem Armaturenbrett nach dem Anschluss zusätzlicher Arbeitsscheinwerfer?

Es kann vorkommen, dass auf dem Armaturenbrett ein Ausfall angezeigt wird. Wenn Sie Arbeitsscheinwerfer an Ihrem Anhänger anschließen, kann es sein, dass das Zugfahrzeug die LED-Beleuchtung nicht erkennt. Der Grund dafür ist, dass die LEDs zu wenig Strom vom Zugfahrzeug beziehen und das Fahrzeug die Beleuchtung daher nicht erkennt. In unserem Artikel zur Behebung eines CAN-bus-Ausfalls erfahren Sie mehr darüber.
