Raccordement des éclairages de remorque : comment ça marche ?

Brancher correctement les éclairages de votre remorque ? L de affectation des broches et les différents types de raccordement tels que de fiche branchement 7 pôles et 13 pôles sont ici particulièrement importants. Nous vous montrons comment faire avec le schéma de cablage de la remorque.

Outre un raccordement correct, il est également important de choisir de bons composants d’éclairage. Pensez notamment aux feux de recul, aux feux de position, aux éclaireurs de plaque et aux feux de gabarit adaptés au type de remorque et de . Dans notre aperçu des éclairages LED pour remorques, vous trouverez plus d’informations sur de différents composants et solutions destinés aux applications professionnelles de remorques et de semi-remorques.

Dans cet article, vous trouverez :

• Une explication claire des de schémas de cablage.
• Instructions pas à pas pour une installation sûre et efficace de feux de la remorque

Raccordement de l'éclairage de la remorque - avec une fiche de branchement 7 pôles

L'illustration ci-dessous montre le schéma de branchement 7 pôles. Cette illustration montre les sept fonctions différentes.

Schéma de branchement de l'éclairage remorque Fiche 7 pôles universelle 12 Volt.

1. Raccordement/pôle 1 (couleur : jaune) : Indicateur de direction gauche ;
2. Raccordement/pôle 2 (couleur : bleu/brun) : Feu de brouillard arrière ;
3. Raccordement/pôle 3 (couleur : blanc) : Masse (desservant les contacts 1 à 7) ;
4. Raccordement/pôle 4 (couleur : vert) : Indicateur de direction droite ;
5. Raccordement/Pôle 5 : (couleur marron) : Feu arrière/feu arrière et plaque d'immatriculation droite ;
6. Raccordement/pôle 6 : (couleur rouge) : Feux de freinage ;
7. Raccordement/Pôle 7 : (couleur noire) : Feu arrière/feu arrière gauche.

Comme de nom l'indique, de fiche dechement 7 pôles se compose de sept raccordements différents. Dans de ci-dessous, ces raccordements sont indiqués par des couleurs différentes. de ces couleurs, combinées aux informations ci-dessous, vous pouvez facilement connecter vos éclairages remorques.

La différence entre une fiche dechement 7 pôles et 13 pôles

Sur de marché de l'éclairage des remorques, nous connaissons trois types de schémas de cablage, à savoir le schéma pour de fiche de branchement 7 pôles, de fiche de branchement 13 pôles Jaeger et de fiche de branchement 13 pôles Multicon. Avant de poursuivre sur ce sujet, il est important d'expliquer brièvement la distinction entre de prise 7 pôles et de prise 13 pôles.

Une fiche de branchement 7 pôles est destinée à de de base d'une remorque. Une fiche de branchement 13 pôles offre en outre des raccordements supplémentaires pour des fonctions telles que les feux de recul et une alimentation électrique supplémentaire. Le choix du connecteur dépend principalement de de de remorque et non pas directement de de dimensions ou de son poids.

La configuration de prise requise dépend également de de obligatoire ou souhaité sur de remorque. Pour l'éclairage de base, un raccordement à 7 pôles suffit souvent, tandis qu'un raccordement à 13 pôles prend en charge des fonctions supplémentaires telles que les feux de recul. Vous souhaitez d’abord savoir quelles fonctions d’éclairage sont obligatoires sur une remorque ? Consultez notre article sur de réglementation relative à l’éclairage des remorques.

Branchement fiche 7 pôles

De version De connecteur de branchement à 7 pôles convient aux remorques moins complexes, telles qu’un porte-vélos, une remorque, une remorque à bateau ou une remorque pour chevaux. de de de pôles permet de raccorder de de base de votre remorque. Il s’agit notamment de de de base de de catégorie des feux arrière LED (feux de brouillard, feux clignotants et feux de freinage). Bien que de prise à 13 pôles offre davantage de fonctionnalités, de fiche de branchement 7 pôles reste pleinement conforme de en vigueur.

Branchement fiche 13 pôles

Cette variante de connecteur peut être considérée comme de grand frère de de fiche 7 pôles. Ainsi, de connecteur à 13 pôles est destiné à des objets de remorquage de complexes. Il s'agit par exemple d'une caravane, d'une remorque avancée, d'une grande remorque à bateau ou d'une grande remorque pour chevaux. Tout comme de variante de la fiche 7 pôles, cette fiche est également reliée à votre voiture. Vous pouvez de raccorder à de remorque en insérant de connecteur dans de raccord situé sous de barre d'attelage.

De pôles supplémentaires d'une fiche de branchement 13 pôles sont utilisés, entre autres, pour les feux de recul, l'alimentation constante et le courant commuté avec masse. Un raccordement à 13 pôles convient donc aux remorques et aux caravanes dotées de fonctions d'éclairage supplémentaires ou d'autres caractéristiques électriques. Lorsque ces fonctions sont nécessaires, une fiche de branchement 13 pôles est souvent de choix le plus logique dans la de .

Caractéristiques	7 pôles	13 pôles
Application	Remorques légères et chariots à bagages sans consommateurs supplémentaires	Caravanes, camping-cars et remorques équipés de consommateurs supplémentaires
Fonctions de base	Clignotants, feux de frein, feux de position et feux antibrouillard arrière, masse	Identique
Fonctions supplémentaires	Pas de	Feux de recul, alimentation continue (borne 30), alimentation commutée (borne 15), masses séparées
La norme	ISO 1724	ISO 11446

Optez pour la version à 7 pôles pour un éclairage de remorque standard. Choisissez la version à 13 pôles dès que de remorque dispose d’équipements supplémentaires, tels qu’un feu de recul ou une alimentation électrique continue pour une caravane.

Raccordement de l'éclairage de la remorque - avec une fiche de branchement 13 pôles Jaeger :

Pour le plan de branchement de la remorque avec la fiche 13 pôles, voir l de illustration ci-dessous. Cette illustration montre les 13 fonctions de connecteur Jaeger. À l'aide de ce schéma de cablage, vous pouvez raccorder de éclairages à de remorque.

Schéma de branchement des feux de remorque fiche de branchement 13 pôles universel 12 Volt.

Le branchement d'une fiche dechement 13 pôles est très simple grâce de schéma de cablage ci-dessus. Comme le montre l de image, cette prise se compose de treize raccordements différents. Comme ci-dessus, nous expliquerons également ci-dessous de différentes fiches de de prise à 13 pôles. Pour de visuels, nous avons également ajouté une image afin d'avoir une vue d'ensemble de la situation. Grâce à ce plan, vous pouvez brancher correctement de éclairages sur de remorque.

Fiche de branchement 13 pôles (Jaeger)

1. Raccordement/pôle 1 (couleur : jaune) : Indicateur de direction gauche ;
2. Raccordement/pôle 2 (couleur : bleu) : Feu de brouillard arrière ;
3. Raccordement/pôle 3 (couleur : blanc) : Masse (desservant les contacts 1 à 8) ;
4. Raccordement/pôle 4 (couleur : vert) : Indicateur de direction droite ;
5. Raccordement/Pôle 5 : (couleur marron) : Feu arrière/feu arrière et plaque d'immatriculation droite ;
6. Raccordement/pôle 6 : (couleur rouge) : Feux de freinage ;
7. Raccordement/Pôle 7 : (couleur noire) : Feu arrière/feu arrière gauche ;
8. Raccordement/pôle 8 : (couleur grise) : Feux de recul ;
9. Raccordement/pôle 9 : (couleur marron/bleu) : Fil d'alimentation de l'éclairage intérieur permanent ;
10. Raccordement/pôle 10 : (couleur marron/rouge) : Câble de charge pour la batterie/le réfrigérateur de la caravane ;
11. Raccordement/pôle 11 : (couleur blanc/rouge) : Sans destination (éventuellement masse) ;
12. Raccordement/Pôle 12 : (-) : Pas de destination ;
13. Raccordement/Pôle 13 : (noir/blanc) : Masse (desservant les contacts 9 à 12).

Raccordement de l'éclairage de la remorque à l'aide d'une fiche de branchement 13 pôles multicon-west :

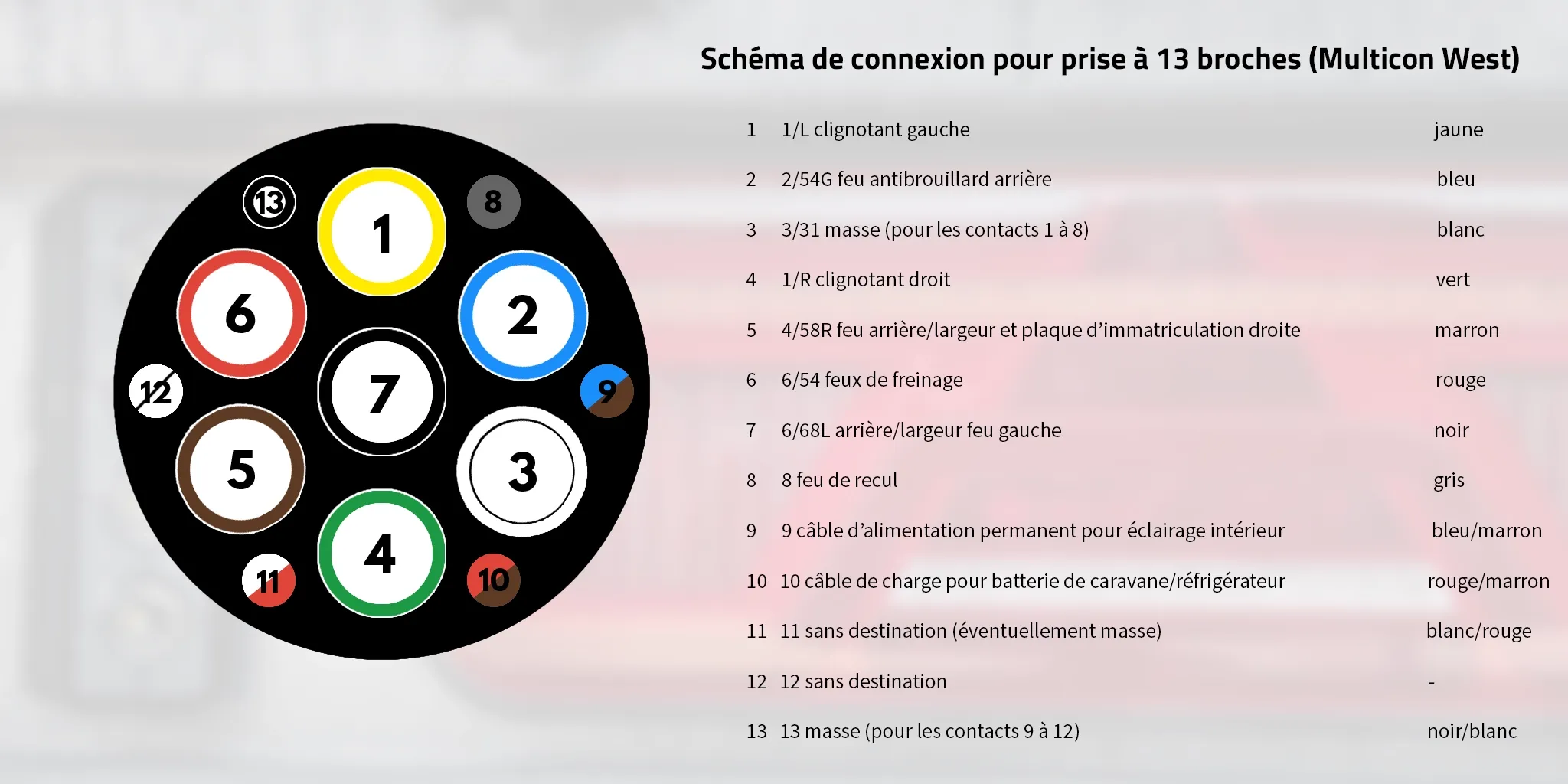

L'illustration ci-dessous présente les treize fonctions de connecteur multicon-west. A l'aide de ce plan, vous pouvez connecter correctement de éclairages de la de.

Fiche de branchement 13 pôles (multicon-west)

1. Raccordement/pôle 1 (couleur : jaune) : Indicateur de direction gauche ;
2. Raccordement/Pôle 2/54G (couleur : bleu) : Feu de brouillard arrière ;
3. Raccordement/Pôle 3/31 (couleur : blanc) : Masse (desservant les contacts 1 à 8) ;
4. Raccordement/pôle 4/R (couleur : vert) : Indicateur de direction droite ;
5. Raccordement/Pôle 5/58R : (couleur marron) : Feu arrière/feu arrière et plaque d'immatriculation droite ;
6. Raccordement/pôle 6/54 : (couleur rouge) : Feux de freinage ;
7. Raccordement/Pôle 7/68L : (couleur noire) : Feu arrière/feu arrière gauche ;
8. Raccordement/pôle 8 : (couleur grise) : Feux de recul ;
9. Raccordement/pôle 9 : (couleur marron/bleu) : Fil d'alimentation de l'éclairage intérieur permanent ;
10. Raccordement/pôle 10 : (couleur marron/rouge) : Câble de charge pour la batterie/le réfrigérateur de la caravane ;
11. Raccordement/pôle 11 : (couleur blanc/rouge) : Sans destination (éventuellement masse) ;
12. Raccordement/pôle 12 : (-) : (éventuellement feux de travail) ;
13. Raccordement/Pôle 13 : (noir/blanc) : Masse (desservant les contacts 9 à 12).

La différence entre de fiche de branchement 13 pôles Jaeger et de fiche de branchement 13 pôles Multicon

Parmi de fiches de branchement 13 pôles, il existe deux systèmes différents, à savoir le système Jaeger et le système multicon-west. Lors du branchement d'une fiche 13 pôles, il est bon de savoir que de connecteurs ont des pôles différents. C'est pourquoi nous expliquons brièvement les de connecteurs ci-dessous.

Fiche Jaeger 13 pôles

De nouveau connecteur "standard" est de connecteur Jaeger. Ce connecteur est doté d'une baïonnette. Ainsi, de connecteur est solidement fixé à de prise et ne risque pas de se détacher en cours de route. De raccordement à baïonnette est un raccordement apprécié, car il réduit considérablement le nombre de défauts pendant la conduite.

de raccordement du connecteur Jaeger à 13 pôles est très simple. Vous insérez de connecteur Jaeger dans de prise avec un angle de 90 degrés vers la gauche. Dans ce cas, le bloc de montage dépasse vers le bas. Lorsqu'il est dans de prise, tournez de connecteur d'un quart de tour dans de. Tournez-la ensuite dans de prise et de connexion à baïonnette est fixée. Si vous souhaitez brancher de connecteur Jaeger 13 pôles sur une prise 7 pôles, c'est possible avec un adaptateur.

Fiche de branchement 13 pôles multicon-west

Outre de fiche de branchement 13 pôles "standard", il existe également un autre modèle de fiche multicon-west. Cette fiche s'adapte aussi bien de branchement 7 pôles qu'aux branchement de. Le système Multicon peut donc être utilisé comme solution à 7 pôles et à 13 pôles. Cette fiche de branchement 7 pôles peut s'avérer utile si votre remorque utilise encore une vieille prise 7 pôles.

Il convient toutefois de préciser que de connecteur Multicon ne s'adapte pas à une prise Jaeger, et inversement. Si l'on examine l'utilisation de de deux de connecteurs, on constate que de connecteurs Jaeger sont plus couramment utilisés que de connecteurs multicon-west. Le système multicon-west est quant à lui plus courant dans les caravanes.

Divers adaptateurs pour le raccordement des prises

De de véhicules disposent aujourd'hui d'une prise 13 pôles, tandis que de remorques et porte-vélos sont équipés d'une fiche de branchement 7 pôles. Pour pouvoir les raccorder sans problème, il convient d'utiliser une fiche d'adaptation. Il existe différents types de fiches d'adaptation. Vous trouverez ci-dessous une brève description de différentes fiches d'adaptation de notre gamme.

Adaptateur de 13 à 7 pôles

De adaptateur qui convertit une fiche de branchement 13 pôles en une fiche 7 pôles fonctionne dans le sens inverse de la de décrite ci-dessus. Si votre véhicule est équipé d'un raccordement 13 pôles, cet adaptateur vous permet de brancher une fiche 13 pôles. Toutefois, il est important de savoir que dans ce cas, seules de fonctionnalités associées à un raccordement à 7 pôles seront actives.

Adaptateur de 7 à 13 pôles

De adaptateur 7 pôles à 13 pôles vous permet de connecter presque tous les produits électroniques au connecteur de véhicule. Par exemple, si vous disposez d'un branchement de caravane à 13 pôles mais d'une prise à 7 pôles, vous pouvez le convertir grâce à de 'adaptateur. En résumé, de adaptateur de vente de fiche de branchement 13 pôles est censé vous permettre d'utiliser une fiche de branchement 13 pôles alors que votre voiture n'est équipée que d'une fiche 7 pôles.

Vous trouverez le produit correspondant sur notre portail revendeurs via de lien suivant : Adapteur de conversion de 7 pôles à 13 pôles.

Questions fréquemment posées sur les fiches de branchement de 7 pôles et 13 pôles

Chez TRALERT®, nous recevons régulièrement des questions sur de prises à 7 pôles et à 13 pôles. C'est pourquoi nous avons dressé ci-dessous la liste des questions les plus fréquemment posées.

Quand dois-je utiliser une fiche de branchement 7 pôles ?

Une fiche de branchement 7 pôles ne fournit que de éclairage de base. On pense ici de feux clignotants et aux feux de freinage. Une fiche de branchement 7 pôles convient parfaitement aux porte-vélos ou aux petites remorques, par exemple.

Quand dois-je utiliser une fiche de branchement 13 pôles ?

De pôles supplémentaires d'un connecteur à 13 pôles sont utilisés lorsque, en plus de l de éclairage de base, vous utilisez entre autres les feux de recul et le feu de brouillard arrière. Ces deux options sont obligatoires sur les remorques, caravanes, remorques pour bateaux et/ou chevaux depuis le 10 juillet 2011. Depuis 2011, ces véhicules sont donc équipés de série d'une prise à 13 pôles.

Quels sont les types de branchement 13 pôles ?

De variante de la fiche de branchement 13 pôles comporte deux types, à savoir de connecteur Jaeger et de connecteur multicon-west. Elles sont utilisées à des fins différentes. Des deux de de prise Jaeger est la plus courante. Bien que de multicon-west soit le plus souvent utilisée avec les caravanes.

Explication plus détaillée de l'éclairage des remorques

Votre question ne figure pas dans la liste ci-dessus et vous cherchez une réponse adaptée ? Découvrez tout ce qu’il faut savoir sur l’éclairage des remorques dans notre article détaillé.

Vous souhaitez en savoir plus sur de réglementation ? Lisez notre article consacré de règles relatives à l'éclairage des remorques. Si vous souhaitez également en savoir plus sur de internationales de montage et d'installation des feux de véhicules, notre explication sur la norme ECE R48 vous fournira des informations complémentaires.
