Composer un kit d'éclairage pour remorque : guide complet pour les professionnels

Dans ce guide, vous découvrirez comment, en tant que professionnel, composer un kit complet d’éclairage pour remorque. Vous passerez en revue, étape par étape, de choix les plus importants, de de et de fonctions d’éclairage requises de câblage et de contrôle final.

Dans cet article, vous lirez :

• les composants qui constituent un système d’éclairage complet pour remorque ;
• les choix que vous devez faire au préalable ;
• comment harmoniser l'éclairage, les connecteurs, le faisceau de câbles et le faisceau de cale ;
• quand faut-il opter pour des composants individuels ou un système « plug-and-play » ? ;
• comment éviter les défauts courants et les erreurs de montage ;
• Ce que vous devez vérifier avant la livraison.

Qu'est-ce qu'un kit complet d'éclairage pour remorque ?

Un kit d'éclairage complet pour remorque constitue de chaîne électrique et mécanique reliant le véhicule tracteur à l'ensemble des fonctions d'éclairage de de remorque. Le système commence par de prise du véhicule et s'étend, via de faisceau principal, les dérivations et les connecteurs, jusqu' de différents feux.

• Connecteur : assure de raccordement avec le véhicule tracteur.
• Faisceau de cale : distribue l'alimentation, la masse et les signaux dans de remorque.
• Connecteurs et dérivations : ils relient de faisceau de câbles aux différents de d’éclairage.
• Feux de recul : ils combinent plusieurs fonctions telles que le feu de position, le feu de freinage et le clignotant.
• Éclairage auxiliaire : comprend notamment les feux de position, les feux de gabarit et les éclaireurs de plaque.
• Réflecteurs : ils garantissent la reconnaissance et la visibilité même en l'absence d'éclairage actif.

De système ne dépend pas seulement de individuels, mais surtout de de compatibilité entre eux et de manière dont l'ensemble est raccordé, protégé et monté. Une construction logique réduit de de montage, simplifie le diagnostic et rend la même configuration plus facilement reproductible en production en série.

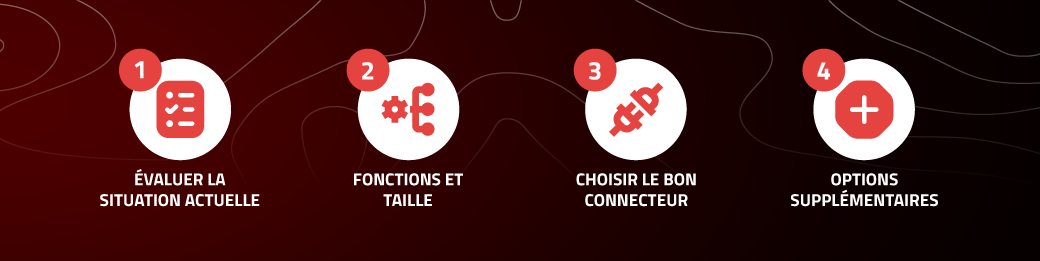

Étape 1 : Déterminez de

Ne partez pas de de lampe, mais de de remorque et de son utilisation. Le type de véhicule, de dimensions, de utilisation et de méthode de montage souhaitée déterminent la configuration la plus adaptée. Définissez donc au préalable de principaux critères de départ.

• S'agit-il d'une nouvelle installation, d'un remplacement ou d'une extension d'un système existant ?
• Quelles sont de longueur, la largeur et la construction de de remorque ?
• Quelles fonctions d'éclairage sont nécessaires pour ce modèle ?
• de remorque est de utilisée de manière occasionnelle ou intensive ?
• de est de régulièrement exposée à l'eau, à la saleté ou au sel de déneigement ?
• S'agit-il d'un seul véhicule ou d'une configuration reproductible pour la production en série ?

Lors d’un remplacement, faites également l’inventaire de installation existante. Vérifiez de connecteur, les longueurs de câbles, les points de raccordement, les connecteurs et de état de. Les fils existants peuvent présenter des ruptures cachées, de la corrosion ou une isolation endommagée. Lorsque plusieurs composants sont obsolètes ou mal raccordés, de remplacement complet de s’avère souvent plus efficace et plus fiable qu’une réparation partielle.

Étape 2 : Choisissez de tension du système appropriée

De tension De constitue de base de de . Les remorques légères classiques sont généralement raccordées à un réseau de bord de 12V. Un système de 24V est surtout utilisé sur les camions, les remorques et les remorques. Bien que de nombreuses lampes soient compatibles à la fois avec le 12V et le 24V, cela ne s’applique pas automatiquement à tous les composants de de .

Système	Applications courantes	Point important à retenir
Système12V	Application courante: remorques légères tractées par des voitures particulières et des véhicules utilitaires	Point important: compatibilité avec l’électronique embarquée de et le connecteur choisi
Système24V	Applications courantes: remorques, semi-remorques et autres équipements tractés par des camions	Point important: les composants, les raccordements et le câblage doivent être adaptés à une installation 24V complète de .
SystèmeComposants 12/24V	Utilisation courante: utilisable dans les deux environnements de tension	Point important : vérifiezégalement de la compatibilité de tension des boîtiers de commmande et des autres composants du système

Ce guide concerne principalement les remorques 12V. Pour chaque configuration, déterminez la tension fournie par le véhicule tracteur, puis vérifiez la compatibilité de chaque composant électrique. Vous éviterez ainsi tout dysfonctionnement et tout travail de diagnostic inutile.

Étape 3 : Déterminez de fonctions d'éclairage nécessaires

Le type d'éclairage nécessaire sur une remorque dépend, entre autres, de de catégorie du véhicule, de ses dimensions, de la date de première immatriculation et de son utilisation. Déterminez donc d'abord de fonctions d'éclairage requises, puis choisissez les lampes qui doivent assurer ces fonctions. De éléments principaux d'un système d'éclairage de remorque sont :

• Feux de recul : ils assurent généralement l'éclairage arrière, les feux de freinage et de clignotants. Selon le modèle, ils peuvent également intégrer un feu antibrouillard arrière, un feu de recul, un réflecteur ou des éclaireurs de plaque.
• Éclaireurs de plaque : peuvent être montés séparément ou intégrés dans un feu arrière adapté.
• Feux de position : ils rendent de contour de de remorque plus facilement identifiable, notamment sur de côtés.
• Feux de gabarit : indiquent, dans les applications prévues à cet effet, de largeur extérieure du véhicule.
• Feu antibrouillard arrière : améliore la visibilité de remorque en cas de visibilité très réduite.
• Feu de recul : indique que de roule en marche arrière et peut, s'il est correctement installé et homologué, éclairer de situé derrière de remorque.
• Réflecteurs : ils contribuent à de visibilité de de remorque lorsque de actif n'est pas allumé.

Pour de configuration définitive, référez-vous toujours de exigences applicables à de remorque concernée. Vous trouverez dans notre aperçu plus d'informations sur de règles relatives à l'éclairage des remorques. De exigences pratiques en matière d'emplacement et montage sont abordées plus en détail dans la norme ECE R48.

Étape 4 : Sélectionnez de feux de recul

Les feux de recul constituent une part importante de de construction de . Ne vous concentrez pas uniquement sur le design et l'espace de montage disponible, mais surtout sur de fonctions et les raccordements. Un modèle intégrant plusieurs fonctions peut réduire le nombre de composants et de raccordements individuels.

Lors de sélection, vérifiez les points suivants :

• quelles fonctions d'éclairage sont intégrées au bloc optique ;
• qu'il s'agisse d'un modèle gauche, droit ou universel ;
• quelles dimensions et quels points de fixation sont disponibles ;
• qu'il s'agisse d'un réflecteur ou d'un éclairage d'éclaireurs de plaque intégré ;
• quelle sortie de câble ou quel connecteur est utilisé ;
• si de lampe est adaptée à de tension du système choisie ;
• ou si de fonctionnelles ECE requises sont disponibles.

Pour de , consultez l'aperçu des feux de recul pour remorques. Adaptez directement de raccordement choisi au de . Vous éviterez ainsi de devoir ajuster les connecteurs ou de réaliser des raccordements séparés lors montage .

Étape 5 : Choisissez entre 7 pôles et 13 pôles

De connecteur détermine les fonctions électriques pouvant être transmises entre le véhicule tracteur et de remorque. Un raccordement à 7 pôles prend en charge de fonctions de base de l'éclairage standard des remorques. Une connexion à 13 pôles offre des options de connexion supplémentaires, par exemple pour les feux de recul et une alimentation complémentaire.

Raccordement	Adapté à	Critères de sélection
Raccordement7 pôles	Convientaux fonctions d’éclairage de basesur les remorques simples	Critère de sélection : Suffisantlorsque seules les fonctions « de » de de nécessitant un raccordement à 7 pôles sont requises.
Raccordement13 pôles	Convientaux configurations de remorques plus complexes	Critère de sélection : davantage depôles disponibles pour des fonctions supplémentaires et des alimentations

Faites ce choix avant de définir de faisceau de cale. Vérifiez de configuration des broches requise, de raccordement au véhicule tracteur et de fonctions qui doivent effectivement être commandées. Pour le schéma de , consultez les explications relatives à de fiche de branchement 7 pôles ou de fiche de branchement 13 pôles.

Étape 6 : Spécifier de faisceau de câbles et les connecteurs

De faisceau De relie tous les composants et détermine en grande partie la rapidité, la clarté et de fiabilité de montage de kit. Un faisceau de câbles adapté est doté de connecteur approprié, d’une longueur suffisante, de dérivations de adéquates et de connecteurs compatibles avec de lampes choisies.

Lors de la définition des spécifications, veillez à préciser au minimum les éléments suivants :

• Raccordement à 7 ou 13 pôles de véhicule ;
• longueur de à partir de timon ;
• position et longueur des dér de ations ;
• nombre de points de raccordement pour les feux de recul et les feux de position ;
• type de connecteur de lampe pour un câblage ouvert ;
• protection des câbles et décharge de traction nécessaires ;
• Évitez de faire passer de câblage à proximité de pièces mobiles, tranchantes ou chaudes.

Lors de raccordement au véhicule tracteur, prévoyez une longueur de câble suffisante pour compenser les mouvements de braquage et d'articulation. De longueur supplémentaire De dépend de de barre d’attelage, de la position de fixation et de la liberté de mouvement de de . Évitez à la fois un cable trop tendu et un excédent de cable susceptible de traîner sur de sol.

Pour l’éclairage d’appoint, des dérivations pré-assemblées ou des connecteurs à enfichage spécifiques peuvent accélérer de montage . Utilisez-les exclusivement dans le cadre d’un système de câblage pour lequel ils ont été conçus et installez-les conformément de instructions de . De qualité De de dépend de de ensemble de raccordement, et pas seulement de ecteur lui-même. Découvrez de faisceaux de câbles 12V disponibles pour remorques, ainsi que les connecteurs et adaptateurs.

Des composants individuels ou un kit « plug-and-play » complet ?

Une construction de système d’éclairage pour remorque peut être réalisée à partir de composants individuels ou prendre la forme d’un ensemble d’éclairage « plug-&-play » préconfiguré pour de remorque. De choix approprié dépend principalement de de personnalisation, du volume de production et de délai de montage souhaité.

Composants individuels	Système « plug-and-play »
Composants individuels: une grande liberté pour des configurations de véhicules uniques	Système « plug-&-play »: les composants et les raccordements sont pré-adaptés les uns aux autres
Composants individuels : adaptésau remplacement ponctuel ou à la personnalisation	Système « plug-and-play» Adapté à une production reproductible
Composants individuels– Câblage et raccordements supplémentaires sur site	Système « plug-&-play »: temps de montage plus courtet plus prévisible
Composants individuels: besoin d’un contrôle accru de la compatibilité	Système « plug-and-play »: moins de risque d'inversion des raccordements
Composants individuels: une solution flexible lorsque chaque remorque est différente	Système « plug-&-play »: construction et qualité homogènes pour chaque véhicule

Pour les carrossiers qui produisent régulièrement la même configuration, un kit standardisé « plug-&-play » offre généralement de meilleur rapport qualité-prix. La réduction du nombre de raccordements manuels diminue de risque d’erreur et rend montage et le contrôle final plus reproductibles. En revanche, pour les véhicules uniques ou les situations d’installation spécifiques, les composants individuels peuvent offrir davantage de liberté de configuration.

Canbus et compatibilité avec le véhicule tracteur

L'éclairage LED consomme généralement moins d'électricité que l'éclairage halogène. Certains véhicules tracteurs utilisent de charge électrique pour détecter une panne d’éclairage ou de présence d’une remorque. Lorsque de charge mesurée s’écarte de ce que de attend, cela peut entraîner des messages d’erreur, un éclairage clignotant ou un dysfonctionnement de certaines fonctions.

De terme « canbus-proof » ne garantie donc pas à lui seul que chaque combinaison fonctionnera sans problème. De fonctionnement dépend du véhicule tracteur, de module de remorque, de éclairage utilisé et de configuration électrique complète. Il est donc préférable de tester un ensemble nouveau ou standardisé avec des véhicules tracteurs représentatifs.

Lorsque de électronique du véhicule détecte une charge insuffisante, un boîtier de commmande adapté ou une autre solution spécifique au véhicule peut s’avérer nécessaire. Un tel module simule une charge électrique appropriée ou adapte de signaux à de . Choisissez de solution en fonction du véhicule, de connecteur et de fonctions qui posent problème. Découvrez par exemple de boîtier de commmande LED 13 pôles 12V.

Évitez les causes de défaillance courantes

Les défauts ne proviennent souvent pas de de lampe elle-même, mais d’un élément de de construction électrique ou mécanique. De points ci-dessous méritent donc une attention particulière lors de la conception et montage.

• Masse défectueuse : une connexion à la masse instable peut affecter plusieurs fonctions d'éclairage à la fois et entraîner un comportement imprévisible.
• Humidité et corrosion : des raccordements insuffisamment étanches ou mal montés augmentent de résistance de contact et peuvent, à terme, entraîner une panne.
• Mauvais brochage : certaines fonctions peuvent être inversées ou ne pas fonctionner du tout si le connecteur et le faisceau de cale ne sont pas raccordés selon le même plan.
• Connecteurs inadaptés : les adapteurs et les raccordements modifiés manuellement constituent des points de défaillance supplémentaires.
• Longueur de câble inadaptée : des câbles trop courts sont soumis à une traction excessive ; des câbles trop longs peuvent frotter, se plier ou pendre.
• Protection insuffisante des câbles : les arêtes vives, les pièces mobiles et les projections de saleté peuvent endommager de et les raccordements.
• Problèmes de compatibilité : de combinaison de l’éclairage LED et de l’électronique du véhicule peut nécessiter un réglage supplémentaire ou un boîtier de commmande.

Étanchéité et montage durable

En cas d'utilisation sous la pluie, dans la boue ou dans des environnements de nettoyage, les lampes et les raccordements doivent être adaptés de prévues. Un indice IP décrit de protection de testé contre la poussière et l'eau dans des conditions d'essai définies. L'indice IP68 concerne l'étanchéité à la poussière et l'immersion selon de conditions spécifiées par de fabricant. L'indice IP69K concerne le nettoyage à l'eau sous haute pression et à haute température.

Un indice de protection IP élevé de de lampe ne garantit pas automatiquement l’étanchéité à l’eau de l’ensemble de l’installation. Les sorties de câbles, les connecteurs, les joints d’étanchéité et de de montage doivent également être correctement mis en œuvre. Placez les raccordements, dans la mesure du possible, à l’abri d’une exposition directe à l’eau, évitez que l’eau ne s’écoule le long des câbles vers un connecteur et respectez de de montage de .

Contrôle avant la livraison

Un système d'éclairage n'est prêt qu'une fois que de fonctionnement, montage et de raccordement ont été systématiquement contrôlés. Ne limitez pas de contrôle final à de simple vérification que toutes les lampes s'allument. Vérifiez également que de configuration est correctement construite et qu'elle reste fiable dans des conditions réelles d'utilisation.

• Les feux arrière, les feux de freinage, les clignotants, les feux antibrouillard arrière, les éclaireurs de plaque et les éventuelles fonctions supplémentaires fonctionnent-ils correctement ?
• de gauche et droite sont-elles correctement raccordées ?
• Le connecteur, la configuration des broches, le faisceau de cale et les connecteurs des lampes sont-ils compatibles entre eux ?
• Les liaisons à la masse sont-elles stables et exemptes de résistance de contact indésirable ?
• Les lampes, les réflecteurs et les autres éléments sont-ils correctement positionnés et visibles ?
• Les connecteurs sont-ils bien fermés et les joints correctement installés ?
• de faisceau de câbles est-il protégé contre les forces de traction, l'abrasion, les arêtes vives et les pièces mobiles ?
• de installation continue de de fonctionner de manière stable lorsque de timon et le cable sont en mouvement ?
• Le système est-il compatible avec de véhicules tracteurs pour lesquels de remorque est conçue ?
• de configuration choisie est de clairement consignée pour l’entretien ou pour une unité ultérieure ?

En intégrant systématiquement ce contrôle à de livraison, les défauts sont détectés plus tôt, ce qui réduit de risque de défauts récurrents et d'interventions de réparation.

Foire aux questions sur les kits d'éclairage pour remorques

Que contient un kit complet d'éclairage pour remorque ?

Un kit complet comprend généralement une prise pour véhicule, un faisceau de câbles, des connecteurs, des feux de recul et de auxiliaire nécessaire. En fonction de de remorque, il peut également inclure, entre autres, des feux de position, des feux de gabarit, les éclaireurs de plaque, des réflecteurs et un boîtier de commande.

Ai-je besoin d’un connecteur de 7 pôles ou d’un connecteur de 13 pôles ?

Une fiche de branchement 7 pôles convient aux de d'éclairage de base. Un raccordement à 13 pôles offre des options de connexion pour des fonctions supplémentaires, telles que les feux de recul et une alimentation supplémentaire. De fonctions de de remorque et de raccordement du véhicule tracteur déterminent la version appropriée.

Quelle est la différence entre les feux de remorque 12V et 24V ?

Le 12V est couramment utilisé pour les remorques légères tractées par des voitures particulières et des véhicules utilitaires. Le 24V est principalement utilisé pour les remorques et les semi-remorques tractées par des camions. L'éclairage et les autres composants électriques doivent être adaptés à de tension de l'ensemble du système.

Tous les éclairages LED pour remorques sont-ils canbus-proof ?

Non. de mention « canbus-proof » ne signifie pas qu’une lampe fonctionnera sans problème avec n’importe quel véhicule tracteur. De compatibilité dépend de de véhicule, du module de la remorque, de la consommation électrique et de la configuration globale. Parfois, un boîtier de commmande adapté ou une autre solution est nécessaire.

Quand choisir un jeu d'éclairage « plug-and-play » ?

Un kit « plug-&-play » est particulièrement intéressant lorsque le temps de montage, un faible risque d’erreur et une construction reproductible sont importants. C’est le cas, par exemple, dans la production en série. Les composants individuels offrent davantage de liberté pour les remorques uniques et les situations de construction atypiques.

Pourquoi l'éclairage des remorques ne fonctionne-t-il parfois pas correctement ?

De nombreux défauts sont dus à un mauvais point de masse, à la présence d’humidité ou à la corrosion au niveau d’un raccordement, à un câblage endommagé, à un brochage incorrect ou à une incompatibilité avec le véhicule tracteur. Vérifiez donc de circuit et pas seulement de lampe qui fonctionne de manière anormale.

Composer un éclairage professionnel pour remorque

Un kit d'éclairage de remorque adapté commence par une spécification claire du système. Lorsque l'application, la tension, les fonctions d'éclairage, le raccordement et le cheminement des câbles sont définis à l'avance, de composants peuvent être sélectionnés de manière ciblée et montage devient plus prévisible.

TRALERT® accompagne les carrossiers, les ingénieurs, les acheteurs et les distributeurs dans la conception de solutions complètes d’éclairage pour remorques. Consultez la gamme d’éclairages professionnels pour remorques ou contactez-nous pour obtenir de l’aide concernant une configuration spécifique.
