Plan de fiche dechement 7 pôles pour l'éclairage des remorques
- Mise à jour :
- Par : Kevin van Mierlo
Sommaire
Le plan de fiche dechement 7 pôles est utilisé pour l'éclairage des remorques. De connecteur relie le véhicule à l de éclairage d'une remorque, d'une caravane ou d'une remorque. Il est donc important que le raccordement soit correct pour que les clignotants, les feux de freinage et les feux de recul fonctionnent sans problème. Ce plan montre donc non seulement de affectation des broches, mais aussi un élément essentiel du système d'éclairage global.
Ce connecteur offre des fonctions essentielles telles que :
- Indicateurs de direction
- Feux de freinage
- Feux de recul
- Feu de brouillard arrière
Ce type de connecteur est principalement utilisé pour les remorques simples ou anciennes, notamment les remorques à bagages, les porte-vélos et les remorques de bateau. Dans les situations où des fonctions électriques supplémentaires sont nécessaires, de raccordement à 7 pôles n'est souvent plus suffisant.

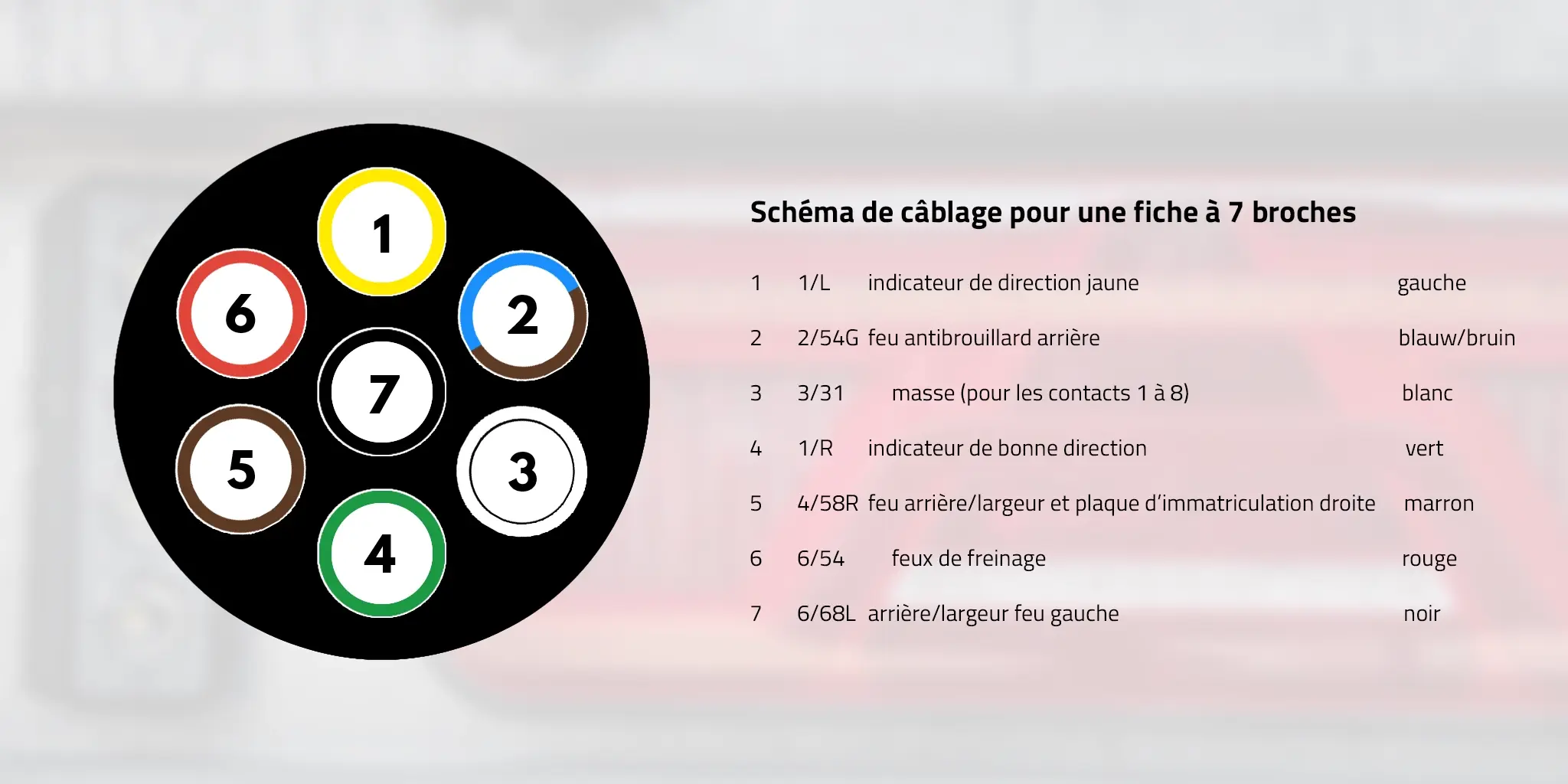

Schéma de branchement 7 pôles
- Indicateur de direction gauche | jaune
- Feu antibrouillard arrière | bleu/brun
- Masse (pour les contacts 1 à 7) | blanc
- Indicateur de direction droite | vert
- Feu arrière/feu arrière et plaque d'immatriculation droite | marron
- Feux de freinage | rouge
- Feu arrière/feu arrière gauche | noir
Bien que de norme ISO 1724 prescrive le bleu pour le feu de brouillard arrière (PIN 2), le marron est également courant dans la de .
Application dans l'éclairage des remorques
Ce plan est utilisé pour de raccordement entre le véhicule et la remorque pour l'éclairage standard de la remorque. Ici, De connecteur constitue de lien entre le véhicule tracteur, le câblage et l'éclairage. Une erreur dans de raccordement a donc un effet direct sur l'ensemble du système. Consultez de guide complet des feux de remorque pour plus d'informations sur de fonctionnement des fonctions, le câblage et les types d'applications.
Lorsqu’une alimentation électrique constante ou les feux de recul sont nécessaires, de fiche de branchement 13 pôles conforme à la norme ISO 11446 est de choix idéal.
Adaptateurs : de 7 à 13 pôles
Si le véhicule tracteur et de remorque ont des types de fiches différents, un adaptateur peut apporter une solution. Voici quelques exemples :
- Véhicule avec fiche dechement 13 pôles, remorque avec raccordement 7 pôles
- Véhicule avec fiche de branchement 13 pôles, remorque avec fiche de branchement 7 pôles
Attention : lors de l'utilisation d'un adaptateur de 13 à 7, les fonctions supplémentaires telles que l'alimentation constante et les feux de recul restent inopérantes. Seul l de éclairage de base est pris en charge.
Défauts du canbus CAN avec éclairage LED
Lorsqu'une remorque équipée d'un éclairage LED est branchée via une fiche 7 pôles, des défauts peuvent survenir. Ce phénomène est fréquent dans les véhicules modernes équipés d'un système CAN-bus. Symptômes possibles :
- Éclairages non fonctionnels ou clignotants
- Messages d'erreur sur le tableau de bord
- Éclairage qui ne s'éteint pas après la déconnexion
Ces défauts sont dus au fait que de véhicule ne reconnaît pas la faible consommation de courant de l'éclairage LED comme étant la charge correcte.
Vous souhaitez en savoir plus ? Lisez l'article :
Résoudre un défaut du canbus sur un éclairage LED
Quelle est la différence entre une fiche de branchement 7 pôles et une fiche de branchement 13 pôles ?
Une fiche de branchement 7 pôles ne permet qu'un de base. Une fiche de branchement 13 pôles permet en plus des fonctions telles que les feux de recul, le courant constant et les installations pour caravanes. Pour les véhicules et les applications modernes, les 13 pôles sont souvent de meilleur choix.
Connexion correcte de l'éclairage de la remorque
Dans la de , les défauts sont souvent dus à une mauvaise séquence des broches, à une mauvaise masse ou à de corrosion de la fiche ou de la prise. Les différences entre les véhicules, les adaptateurs et le câblage sont aussi régulièrement à l'origine de signaux défectueux. Besoin de plus d'explications ? Lisez notre article avec une explication complète et des conseils sur le branchement des feux de remorque.
