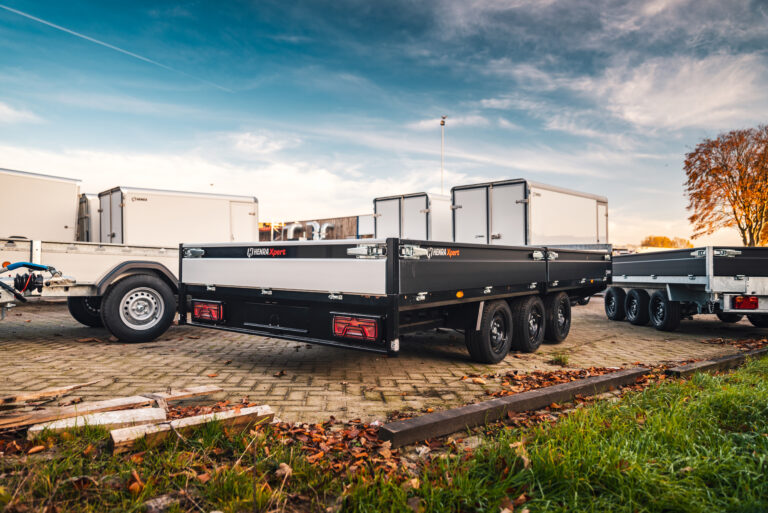

Instructions d'installation pour l'éclairage des remorques selon ECE R48

montage conforme à la norme UN ECE R48 signifie que chaque lampe dispose non seulement de appropriée, mais qu'elle respecte également de exigences en matière de nombre, de position, de hauteur de montage, d'espacement, de symétrie et de visibilité géométrique. Une lampe homologuée « E » peut donc tout de même être mal montée.

Dans cet article, vous lirez :

• Quelles sont les exigences de montage selon la norme ECE R48 applicables aux feux de remorque ?
• Quelles sont les exigences importantes en matière de hauteur, de largeur et d'espacement ?
• Comment la visibilité géométrique et la symétrie sont évaluées dans la de
• Quels types de lampes doivent faire l'objet d'une attention particulière lorsqu'elles montage sur des remorques ?
• Quelles sont les erreurs les plus courantes qui entraînent un rejet ou des travaux de correction ?
• Comment vérifier rapidement que l' de est prêt pour l'inspection à l'ai de d'une liste de contrôle pratique.

Pourquoi la norme ECE de est-elle importante pour l de montage l'éclairage des remorques ?

La norme UN ECE R48 est le règlement international de la CEE-ONU régissant de des dispositifs d'éclairage et de signalisation lumineuse sur les véhicules. De règlement définit les fonctions d’éclairage obligatoires et fixe des exigences concernant notamment le nombre, la position, la hauteur de montage, l’espacement, la visibilité, l’orientation et le câblage électrique. Pour les constructeurs automobiles et les mécaniciens, la norme ECE R48 est donc l’une de plus pratiques en matière d’éclairage des véhicules. Une lampe peut être techniquement en parfait état et pourtant être refusée lors de contrôle technique s’il n’est pas installée conformément à ces consignes de montage.

Dans de pratique, en ce qui concerne les remorques 12V, il apparaît que de nombreux refus de réception et réclamations après-vente sont dus à des erreurs de montage plutôt qu’à des composants défectueux. montage correct conforme à la norme ECE R48 garantit donc un contrôle final plus rapide, moins de retouches et une plus grande sécurité lors de la livraison. En effectuant correctement de dès le départ, on évite les discussions ultérieures concernant la visibilité, la symétrie et les dimensions. Si vous souhaitez d’abord comprendre de règles générales applicables aux remorques, nous vous invitons à lire notre article sur de règles relatives à l’éclairage des remorques.

Que prévoit la norme ECE R48 concernant de montage des feux de remorque ?

La norme ECE R48 porte sur l de installation des dispositifs d'éclairage et de signalisation lumineuse sur le véhicule, en l'occurrence de remorque. Il s'agit non seulement du luminaire lui-même, mais aussi de de ensemble de l'installation à de 'arrière et sur le côté du véhicule. Pour les mécaniciens, ces aspects de montage sont particulièrement importants :

• Placement en largeur et en hauteur - À quelle distance du de extérieur une lampe peut-elle se trouver et à quelle hauteur doit-elle être montée ?
• Espacement - Quelle est de distance minimale entre de feu gauche et le feu droit ?
• Visibilité géométrique - Sous quels angles de doit-elle rester visible pour les autres usagers de la route ?
• symétrie - les lampes doivent être positionnées de manière égale à gauche et à droite.
• Groupement et combinaison - Quelles lampes peuvent être réunies dans un même luminaire et quand une distance minimale doit-elle être respectée ?

Ces exigences s'appliquent aux remorques de catégorie O et visent à garantir que de éclairage reste clairement visible et reconnaissable, quel que soit le type de véhicule tracteur ou de de .

Exigences de montage importantes par type d'éclairage

Vous trouverez ci-dessous de dimensions de montage et les points de contrôle qui font la différence dans la de pour chaque type de lampe. Nous nous limitons délibérément de exigences avec lesquelles les mécaniciens, les ingénieurs et les constructeurs de véhicules travaillent directement lors de l'installation, de l'alignement et du contrôle des éclairages sur les remorques 12V.

Feux de recul

Pour les feux de recul, deux lampes sont obligatoires, à gauche et à droite à de 'arrière. De bord extérieur de la surface éclairante ne doit pas se trouver à plus de 400 mm de bord extérieur extrême du véhicule. De distance entre de bords intérieurs des deux lampes doit être d'au moins 600 mm. Si de est plus étroite que 1 300 mm, cette distance peut être réduite à 400 mm. De hauteur de montage doit être comprise entre 350 mm et 1 500 mm au-dessus de la surface de la route. Ce n'est que si de forme de la carrosserie ne le permet pas que cette hauteur peut être portée à 2 100 mm.

Vérifiez également toujours de les angles de visibilité. Les feux de recul doivent rester visibles à moins de 45° vers l'intérieur et à 80° vers l'extérieur, avec une inclinaison de 15° vers le haut et de 15° vers le bas. Si de la lampe est située à moins de 750 mm, l’angle d’inclinaison vers le bas de peut être réduit à 5° et l’angle d’inclinaison vers l’intérieur de sous le plat H à 20°. Concrètement, cela signifie que vous ne devez pas placer le feu trop en retrait derrière un garde-boue, un profilé angulaire ou un cadre de montage. Si vous utilisez des ensembles composés, il est judicieux de consulter également nos explications pratiques concernant les feux de recul et les réflecteurs triangulaires sur une remorque. Découvrez ici nos feux de recul pour remorques de .

Feux de freinage

Pour les feux de freinage standard de catégorie S1 ou S2, deux lampes sont obligatoires. Pour les catégories de véhicules autres que M1 et N1, une distance minimale de 600 mm entre de bords intérieurs des deux lampes s'applique. Pour une largeur de véhicule inférieure à 1 300 mm, cette distance peut être de 400 mm. De hauteur de montage doit être comprise entre 350 mm et 1 500 mm. Ce n'est que si de construction rend cela impossible qu'elle peut être portée à 2 100 mm.

De visibilité requise est de 45° à gauche et 45° à droite par rapport à l de axe longitudinal, plus 15° vers le haut et 15° vers le bas. Si le feu de freinage est situé en dessous de 750 mm, l de angle intérieur sous le plan H peut être réduit à 20° et l de angle vers le bas à 5°. Il ne faut donc jamais installer les feux de freinage derrière des loquets, des charnières, des hayons ou des profilés d'arête saillants. En outre, les feux de freinage doivent s'allumer simultanément dès que le système de freinage donne le signal de freinage.

Indicateurs arrière

Sur les remorques, deux feux de direction arrière de catégorie 2a ou 2b sont obligatoires selon la configuration B. de bord extérieur de la surface lumineuse ne doit pas se trouver à plus de 400 mm de le plus éloigné du véhicule. En ce qui concerne de positionnement relatif, une distance minimale de 600 mm doit être respectée entre de bords intérieurs de lumineuses. Pour les véhicules d’une largeur inférieure à 1 300 mm, cette distance peut être réduite à 400 mm. De hauteur De doit être comprise entre 350 mm et 1 500 mm. Si de du véhicule ne le permet pas, cette hauteur peut atteindre 2 100 mm.

De visibilité horizontale est De 45° vers l'intérieur et De 80° vers l'extérieur, avec 15° vers le haut et 15° vers le bas. Si de clignotant est situé à moins de 750 mm au-dessus de la chaussée, de vers le bas de 15° peut être réduit à 5°. Il est important de noter de , un clignotant peut fonctionner parfaitement sur le plan électrique tout en étant mal monté si, sous un angle incliné, de lampe disparaît partiellement derrière de construction.

Rétroréflecteurs triangulaires

Les rétroréflecteurs triangulaires sont obligatoires sur les remorques et doivent être au nombre de deux par jeu. De pointe du triangle doit être dirigée vers le haut. De bord extérieur de la platine réfléchissante ne doit pas se trouver à plus de 400 mm de bord extérieur du véhicule. De distance entre de bords intérieurs des deux réflecteurs doit être d'au moins 600 mm. Si de remorque est plus étroite que 1 300 mm, elle peut être de 400 mm. De hauteur de montage est comprise entre 250 mm et 900 mm. En cas de regroupement avec un feu arrières, elle peut être de 1 200 mm au maximum. Ce n'est que si de forme de la carrosserie ne le permet pas que de hauteur peut atteindre 1 500 mm.

Ici aussi, de de visibilité sont clairement définis : 30° vers l’intérieur, 30° vers l’extérieur, 15° vers le haut et 15° vers le bas. En cas de montage à une hauteur inférieure à 750 mm, de vers le bas peut être réduit à 5°. Dans de pratique, les réflecteurs triangulaires sont encore trop souvent placés trop haut ou trop vers l’intérieur sur une barre arrière équipée d’unités multifonctions. C’est précisément là que les erreurs se produisent régulièrement. Vous souhaitez en savoir plus sur ce point spécifique ? Lisez également notre article sur de réflecteur triangulaire dans le cadre des feux arrière de remorques.

Éclaireurs de plaque

L'éclaireur de plaque est obligatoire, mais la norme ECE R48 ne donne pas de mesure fixe en millimètres pour la hauteur ou la distance extérieure. De 'exigence est fonctionnelle : de doit être positionnée et orientée de manière à éclairer l de emplacement de la plaque d'immatriculation. Cela vaut pour la largeur, la hauteur, la longueur, la visibilité et l'orientation. Dans la de montage, cela signifie que de plaque doit être éclairée de manière totalement uniforme, sans coins sombres ni protection par de support de la plaque d'immatriculation, le hayon ou le boîtier du luminaire. La De est commutée électriquement en même temps que de feux de position ou les feux de recul.

Vérifiez également toujours qu’aucun feu blanc ne provoque de confusion vers l’arrière en dehors de d’immatriculation. La norme ECE R48 interdit tout feu blanc visible vers l’arrière et susceptible de causer de la confusion, à l’exception des fonctions autorisées telles que les feux de recul. Si vous souhaitez approfondir ce sujet, consultez également notre article sur la législation et l’éclairage de de plaque d’immatriculation, ainsi que nos explications sur de de de plaque d’immatriculation.

Feux de position et feux de position latéraux

Les feux de position latérales sont obligatoires sur les véhicules de plus de 6 mètres et facultatifs sur les autres véhicules. Au moins un feu de position latéral doit être placé de chaque côté, dans le tiers central du véhicule. Le feu de position latéral avant ne doit pas se trouver à plus de 3 mètres de l’avant de . De La distance entre deux feux de position latéraux placés côte à côte ne doit normalement pas dépasser 3 mètres. Si la de la construction ne le permet pas, cette distance peut être portée à 4 mètres. Le feu de position latéral arrière ne doit pas se trouver à plus de 1 mètre de de l'arrière du véhicule. De hauteur de montage doit être comprise entre 250 mm et 1 500 mm, avec une tolérance pouvant aller jusqu'à 2 100 mm si de la carrosserie ne permet pas d'autre solution. Pour en savoir plus sur de l'emplacement des feux de position latéraux, cliquez ici.

De visibilité doit être De 45° vers l'avant et De 45° vers l'arrière, plus 10° vers le haut et 10° vers le bas. En cas de montage à moins de 750 mm, de vers le bas peut être limité à 5°. Dans de pratique, cela est particulièrement important sur les constructions fermées et les garde-boue biseautés, où les feux de position risquent rapidement d’être trop enfoncés ou trop en retrait. Si vous utilisez des feux de position latéraux qui s’allument ou clignotent en même temps que les feux de route, consultez également notre article sur les feux de position clignotants sur les remorques.

Feux de gabarit

Les feux de gabarit indiquent de la largeur maximale de de la remorque. Ils sont obligatoires sur les remorques de plus de 2,10 mètres de large et autorisés sur celles dont la largeur est comprise entre 1,80 et 2,10 mètres. Installez-les aussi près que possible de de bord extérieur, afin qu’ils indiquent de la largeur réelle. Dans le cas d’une construction fermée, placez-les le plus haut possible, car de les coins supérieurs de du contour se dessinent le plus clairement. Les feux de gabarit émettent une lumière blanche vers l’avant et rouge vers l’arrière. Pour savoir dans quels cas les feux de gabarit sont obligatoires et quelles sont les exceptions applicables, consultez notre article sur les feux de gabarit sur de remorque.

Feux de recul

Les feux de recul émettent une lumière blanche vers l’arrière et nécessitent donc un positionnement particulièrement soigné. La norme R48 (paragraphe 6.4) rend cette fonction obligatoire sur de remorques de O2, O3 et O4, et facultative sur celles de la catégorie O1. Pour les véhicules d’une longueur maximale de 6 mètres, un feu de recul est obligatoire et un deuxième est autorisé ; pour les véhicules de plus de 6 mètres, deux feux sont obligatoires. De hauteur de montage doit être comprise entre 250 mm et 1 200 mm au-dessus de la chaussée, mesurée à de du véhicule.

Étant donné que la lumière blanche à de ne doit normalement pas être visible en dehors de fonctions autorisées, vérifiez lors montage non seulement de raccordement électrique, mais aussi que de ne prête pas à confusion avec d'autres fonctions d'éclairage arrière. Si vous utilisez un bloc arrière combiné, vérifiez que le feu de recul reste dans de hauteur autorisée et qu’il est aligné de manière symétrique.

Erreurs de montage à éviter sur les remorques 12V

Le simple fait qu’une lampe soit présente et homologuée ne signifie pas pour autant qu’elle soit correctement montée. La norme ECE R48 impose des exigences strictes sur plusieurs points concernant la position, la hauteur et la visibilité, et c’est précisément là que de marge de manœuvre est réduite : quelques millimètres trop vers l’intérieur, une lampe légèrement trop haute ou une ligne de visée masquée par un élément de carrosserie. Vous trouverez ci-dessous de points de montage sur lesquels une installation peut présenter des écarts lors d’un contrôle au titre de la norme R48.

Lampes trop orientées vers l'intérieur

Les feux de recul ou les rétroréflecteurs peuvent se retrouver trop centrés sur de barre arrière. Pour plusieurs composants arrière, de bord extérieur de la surface lumineuse ou réfléchissante ne doit pas se trouver à plus de 400 mm de le plus éloigné du véhicule. En cas de non-respect de cette consigne, de ne répond plus aux de montage.

Montage incorrect des rétroréflecteurs triangulaires

Deux rétroréflecteurs triangulaires sont obligatoires sur les remorques. Ils doivent être montés de le haut. de hauteur et l'espacement doivent également être corrects. Dans la de , ces réflecteurs sont encore trop souvent montés trop haut, trop à l'intérieur ou visuellement de travers vers de 'arrière.

Perte de visibilité à cause des parties de la carrosserie

Une lampe peut s'adapter correctement en termes de dimensions et pourtant être mal montée dès qu'une aile, un volet, un profil d'arête ou une partie de la carrosserie limite l de angle de visibilité. La norme ECE R48 fixe des exigences de visibilité géométrique pour chaque type de lampe. En outre, les lampes montées sur des éléments mobiles ne doivent pas être masquées à plus de 50 % par ces mêmes éléments dans toute autre position fixe.

Lampes multifonctions montées sans contrôle de l de ensemble de l'installation

Un feu arrières multifonctionnel permet de gagner de la place mais ne résout pas automatiquement la question du montage. Même avec des lampes combinées ou groupées, de positionnement, la visibilité et la symétrie de de 'ensemble doivent rester corrects. C'est précisément là que les choses se gâtent souvent dans la de .

Hors de champ d'application de la norme R48

Tous les problèmes d’installation ne relèvent pas de la norme ECE R48. Une mauvaise mise à la masse, l’oxydation des connecteurs, la présence d’humidité dans les raccords de câbles, l’ordre des broches et le comportement du bus CAN ne font pas partie des exigences d’installation de la norme R48, mais constituent néanmoins des causes fréquentes de défauts sur les remorques 12V. Considérez donc ces points comme des risques liés à l’installation et à la compatibilité, et non comme des règles de contrôle technique. C’est notamment lors d’une mise à niveau ou lors du changement de véhicule tracteur qu’il est judicieux de tester de attelage. Si vous rencontrez des messages d’erreur ou un comportement de commutation anormal, consultez également nos articles sur l’éclairage canbus-proof et les défauts du CANbus avec l’éclairage LED. Pour de câblage pratique, notre article sur le raccordement de l’éclairage de remorque vous sera également utile.

Avantage pratique : dans de pratique, de plus fréquente n’est souvent pas une lampe manquante, mais une lampe en parfait état placée au mauvais endroit. C’est précisément pour cette raison que de de montage est souvent plus déterminante pour la conformité que la lampe elle-même.

Liste de contrôle à l'épreuve des inspections pour les remorques 12V

Utilisez la liste de contrôle ci-dessous avant que de remorque ne quitte de ou ne soit présentée au contrôle technique. Vous vérifierez ainsi non seulement que l'éclairage est bien présent, mais aussi que de montage est correct dans de pratique. Si vous préparez un véhicule en vue d’un contrôle, notre article sur le contrôle technique des remorques et les points à surveiller constitue une étape logique suivante.

• Toutes les lampes et tous les rétroréflecteurs obligatoires sont-ils présents ?
• les lampes gauche et droite sont-elles montées symétriquement et à la même hauteur ?
• Les feux de recul et les rétroréflecteurs se trouvent-ils à de distance maximale du bord extérieur ?
• l de espacement entre de côté gauche et le côté droit est-il conforme de exigences minimales ?
• de hauteurs de montage sont-elles conformes à de largeur de ban de autorisée pour chaque type de lampe ?
• de angles de visibilité requis ont-ils été vérifiés après la construction complète de la de ?
• les rétroréflecteurs triangulaires sont-ils montés correctement, de le haut ?
• L'éclaireur de plaque d'immatriculation de de totalité de la plaque d'immatriculation de manière uniforme et sans masquage ?
• Les lampes ne sont-elles pas partiellement bloquées par les ailes, les volets ou d'autres parties de la carrosserie ?
• Les connecteurs, les raccordements à la terre et les entrées de câbles sont-ils correctement finis pour un fonctionnement sans interférence ?

Différence entre ECE R48 et ECE R148

Les normes ECE R48 et ECE R148 sont souvent confondues dans la de , bien qu'elles aient des fonctions différentes. La norme ECE R48 traite de l de installation de l'éclairage sur le véhicule. Elle tient compte de l'emplacement, de la hauteur de montage, de l'espacement, de la visibilité et de la commutation électrique au niveau du véhicule. La norme ECE R148 concerne plutôt de exigences techniques et photométriques relatives à de lampe elle-même, telles que la couleur de la lumière, la répartition de la lumière et les performances du luminaire.

Pour les monteurs et les ingénieurs, cette distinction est importante. Une lampe peut être entièrement homologuée selon la norme R48, mais être néanmoins mal montée si de position ou de visibilité sur de remorque ne respectent pas les exigences de la norme R48. À l’inverse, un montage parfait ne sert à rien si le luminaire utilisé ne répond pas lui-même aux de . C’est pourquoi, dans de pratique, il faut toujours tenir compte à la fois du produit et montage . Découvrez plus d’explications sur de réglementation ECE ou sur de ECE R48 par rapport à de ECE R148.

Questions fréquemment posées

Les rétroréflecteurs triangulaires sont-ils obligatoires sur une remorque ?

Oui. Les remorques doivent obligatoirement être équipées de deux rétroréflecteurs triangulaires. Ceux-ci doivent être placés à de , de pointe vers le haut. De plus, ces rétroréflecteurs sont soumis à des exigences précises en matière de position, d'espacement et de hauteur de montage, afin qu'ils soient correctement et symétriquement placés lors du contrôle technique.

À quelle hauteur les feux de recul d'une remorque doivent-ils être placés ?

Conformément à la norme ECE R48, les feux de recul doivent être situés entre 350 mm et 1 500 mm au-dessus de la chaussée. Ce n’est que lorsque de forme de la carrosserie rend cela impossible que de hauteur peut atteindre 2 100 mm. De bord extérieur de la surface lumineuse doit se trouver à une distance maximale de 400 mm de le plus éloigné du véhicule, afin que le feu soit également bien visible latéralement.

Pourquoi une lampe homologuée peut-elle tout de même être refusée ?

Une homologation E s'applique à de lampe elle-même, et non à de installation sur le véhicule. La norme ECE R48 impose des exigences supplémentaires concernant le nombre, la position, la hauteur de montage, l'espacement, la symétrie et la visibilité géométrique. Si une lampe homologuée est placée trop vers l'intérieur ou partiellement derrière un élément de carrosserie, de montage n'est pas conforme et entraîne un refus.

Comment éviter que l'éclairage de votre remorque ne soit refusé lors de contrôle technique ?

Avant la livraison, vérifiez que toutes les lampes obligatoires sont présentes, symétriques et à la même hauteur, que de hauteurs de montage et les distances entre elles sont correctes, et qu’aucune lampe n’est partiellement masquée par un gar de-boue ou un élément de carrosserie. N’évaluez de angles de visibilité qu’après la construction complète de de remorque, car c’est précisément là que surviennent de plupart des refus.

Guide de l'éclairage des remorques pour les professionnels

montage conforme à la norme ECE R48 n’est pas une simple formalité à la fin du processus de construction. Il s’agit d’un contrôle qualité pratique qui détermine si une remorque répond immédiatement aux de en matière de visibilité, de symétrie et de positionnement. En respectant d’emblée de hauteurs, distances et lignes de visibilité appropriées, vous évitez les refus, les travaux de réparation et les retards inutiles lors du contrôle ou de la livraison.

Vous souhaitez vous assurer que votre configuration d'éclairage est adaptée à de pratique, ou vous recherchez des composants s'intégrant dans un système de montage fiable et efficace ? N'hésitez pas à contacter notre assistance technique. Nous serons ravis de vous aider à de , le positionnement et de raccordement adaptés à votre projet. Pour obtenir des conseils supplémentaires sur la construction, la réglementation et l’installation, consultez notre article consacré à l’éclairage des remorques.
