Een Deutsch-connector is de betrouwbare keuze voor veeleisende toepassingen in transport en industrie. Ontworpen voor prestaties onder extreme omstandigheden, wordt hij veel gebruikt onder de motorkap, in het chassis en de cabine.
Met een robuuste behuizing van V0-geclassificeerd thermoplast, biedt deze connector uitstekende weerstand tegen UV-straling, hoge temperaturen en zware omgevingscondities. De geavanceerde siliconen afdichtingen zorgen voor een betrouwbare bescherming tegen vuil en vocht, met een beschermingsgraad tot IP68. Bovendien ondersteunt de Deutsch DT-serie het ronde contactensysteem van maat 16, met een stroomcapaciteit van 13 ampère, ideaal voor situaties waar prestaties en betrouwbaarheid prioriteit hebben
Waarom zijn Deutsch-connectoren perfect voor voertuigverlichting?
Voertuigverlichting vereist een elektrische verbinding die bestand is tegen schokken, trillingen en blootstelling aan extreme weersomstandigheden. Deutsch-connectoren bieden precies dat. Dankzij hun robuuste constructie en hoogwaardige afdichting beschermen ze de elektrische verbindingen tegen vocht, stof en corrosie, zelfs in uitdagende omgevingen.
Dit maakt ze een betrouwbare keuze voor verlichtingstoepassingen, zoals koplampen, achterlichten en werklampen. Bovendien maakt hun modulaire ontwerp het eenvoudig om complexe bedrading in voertuigen te organiseren en te beveiligen. Hierdoor blijven uw verlichting en elektrische systemen altijd optimaal functioneren, ongeacht de omstandigheden.
DT-connector
De DT-serie van Deutsch is ontworpen voor toepassingen die een robuuste, betrouwbare verbinding vereisen in veeleisende omgevingen. Deze connectoren ondersteunen kabeldiktes van 0,5 mm² tot 4,0 mm² en kunnen een stroomsterkte tot 13 ampère aan. Ze zijn water- en stofdicht volgens IP68, waardoor ze ideaal zijn voor gebruik in landbouwmachines, bouwvoertuigen en andere zware omstandigheden. Kies de DT-serie wanneer u een krachtige, duurzame oplossing nodig heeft voor bijvoorbeeld verlichting, motorbesturing of andere elektrische componenten met middelgrote stroombehoeften.
DTM-connector
De DTM-serie is ontwikkeld voor signaaloverdracht en toepassingen waarbij ruimte beperkt is. Deze connectoren zijn compacter dan de DT-serie en geschikt voor kabeldiktes van 0,5 mm² tot 1,0 mm² met een maximale stroomsterkte van 7,5 ampère. Net als de DT-serie biedt de DTM-serie IP68-bescherming, waardoor ze perfect zijn voor gebruik in elektronische systemen zoals sensoren, ECU’s en andere lichte signalen. Als uw project draait om precisie en ruimtebesparing, zijn DTM-connectoren de ideale keuze.
Kenmerken en verschillen DT en DTM Connectoren
| Kenmerk | DT-Serie | DTM-Serie |
|---|---|---|
| Toepassing | Middelgrote stroomtoepassingen (verlichting, motoren, etc.) | Signaaltoepassingen (sensoren, ECU’s, etc.) |
| Kabelcapaciteit | 0,5 mm² tot 4,0 mm² | 0,5 mm² tot 1,0 mm² |
| Fysieke grootte | Groter, robuuster | Compacter |
| IP Waarde | IP68, IP6K9K | IP68, IP6K9K |
| Stroomsterkte | Tot 13 ampère | Tot 7,5 ampère |
| Geschikt voor | Zwaardere omgevingen, meer robuustheid nodig | Compacte installaties, lichte signalen |
| Industrieën | Automotive, landbouw, bouwmachines, verlichting | Sensoren, fijnere elektronische toepassingen |
| Temperatuurbereik | -55°C tot +125°C | -55°C tot +125°C |
Pin uitvoeringen

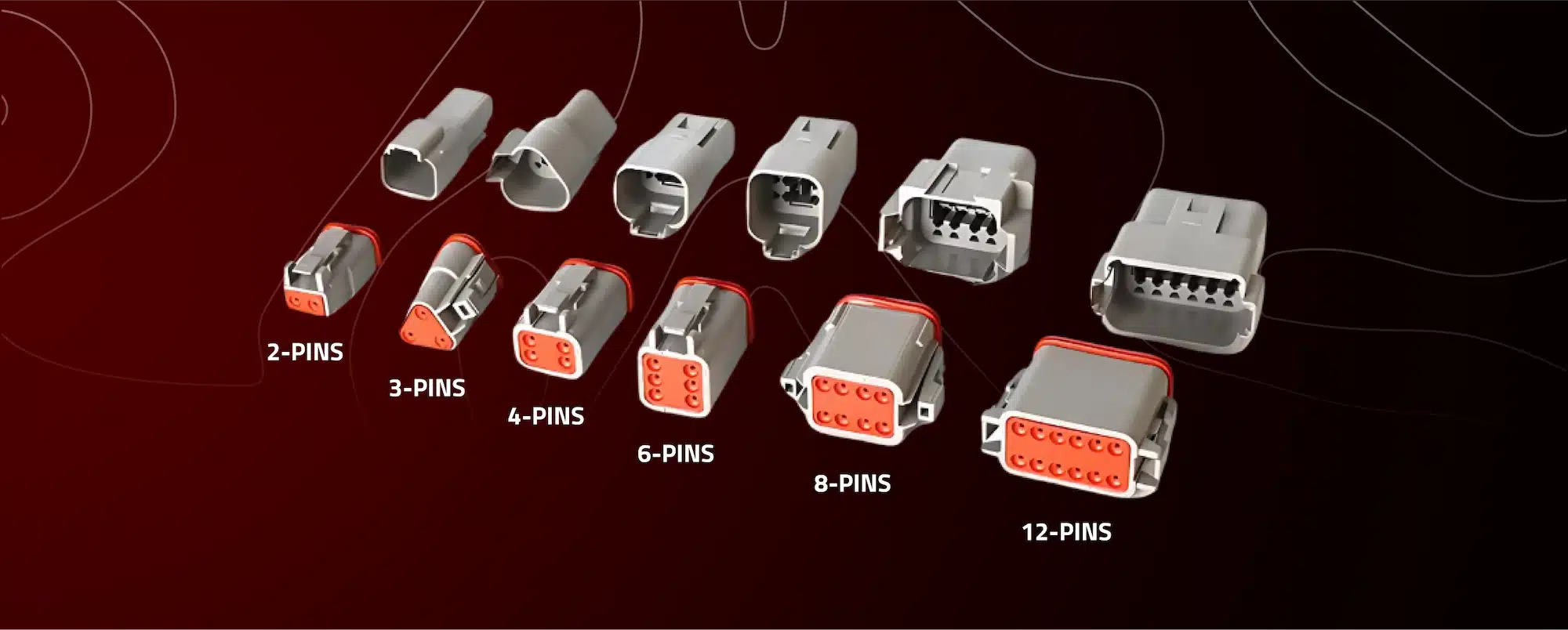

Er zijn twee verschillende type Deutsch connectoren, de male en de female uitvoering. De male Deutsch connector (ook wel stekker genoemd) heeft een massieve pin als middengeleider. Een female Deutsch connector (ook wel jack genoemd) heeft een middengeleider met een gat erin om de mannelijke stekker in te kunnen steken. Naast de male en female uitvoeringen zijn de connectoren ook verkrijgbaar met verschillende aansluitingen. Zo is er altijd een aansluiting beschikbaar voor uw lamp. De verschillende soorten zijn hieronder opgesomd:
- 2-Pins male/female
- 3-Pins male/female
- 4-Pins male/female
- 6-Pins male/female
- 8-Pins male/female
- 12-Pins male/female
Hoewel veel mensen aannemen dat “Deutsch connector” een verwijzing is naar Duitsland, komt de naam van Alex Deutsch. Zijn connectors hebben echter wereldwijd zo’n reputatie opgebouwd dat ze bijna synoniem zijn geworden met betrouwbaarheid.
Aansluiting Deutsch connector
Aansluiting van een Deutsch connector
Het correct aansluiten van een Deutsch connector verloopt als volgt:
- Voorbereiding van de kabels: Strip de uiteinden van de kabels over een lengte van ongeveer 5 mm.
- Bevestiging van de contacten: Plaats de gestriptte kabel in een metalen contact (pin of socket). Gebruik een speciale krimptang om het contact stevig aan de kabel te bevestigen. Een juiste krimpverbinding is essentieel voor een betrouwbare elektrische verbinding.
- Installatie in de behuizing: Duw de geassembleerde contacten (met kabel) vanaf de achterkant door de afdichting van de Deutsch connector totdat ze op gelijke hoogte zijn met de voorkant van de connector.
- Vergrendeling: Plaats de groene wig (ook wel wedgelock genoemd) aan de voorkant van de connector en druk deze stevig aan totdat hij vastklikt. Deze wig zorgt voor extra vergrendeling en voorkomt dat de contacten losraken.
Wist je dat Deutsch-connectoren een cruciale rol spelen in de rallysport? Tijdens intense races over modderige paden en rotsachtige terreinen zorgen ze voor feilloze elektrische verbindingen, zelfs onder de zwaarste trillingen en schokken.
Veelgestelde vragen
Wat is een DT-stekker?
Een DT-stekker is een type Deutsch connector uit de DT-serie, ontworpen voor toepassingen tot 13 ampère continu. Deze serie staat bekend om zijn duurzaamheid en betrouwbaarheid in veeleisende omgevingen.
Waarom kiezen voor een Deutsch connector?
Deutsch connectors bieden uitstekende bescherming tegen omgevingsinvloeden zoals water, stof en trillingen. Ze zijn modulair, eenvoudig te installeren en staan bekend om hun betrouwbaarheid in kritieke toepassingen.
Zijn Deutsch connectors waterdicht?
Ja, Deutsch connectors zijn ontworpen met afdichtingen die bescherming bieden tegen water en stof, waardoor ze geschikt zijn voor gebruik in vochtige en stoffige omgevingen. De meeste connectors hebben ip68 rating.
