Zwaailampen, flitsers en andere signalering aansluiten op 1 bedieningspaneel

Liever een video bekijken met uitleg?

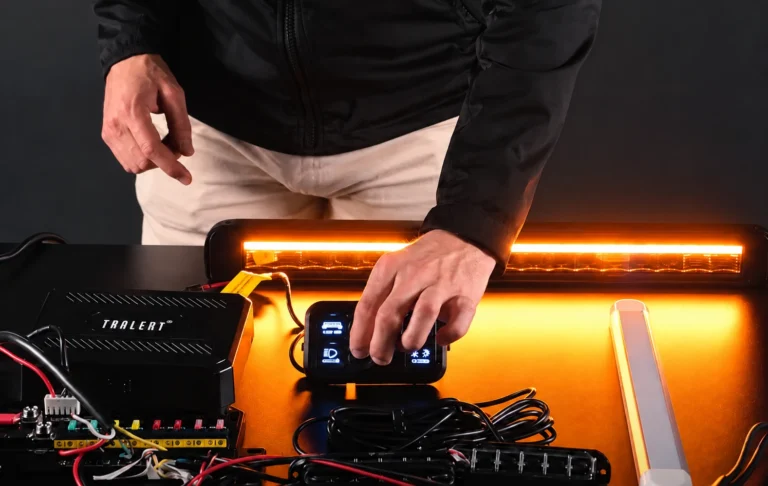

Bekijk dan onderstaande video waarin onze TRALERT® specialist een complete opstelling laat zien met flitsers, werklampen, interieurverlichting en een multifunctionele lightbar. U ziet hoe functies op afzonderlijke circuits worden aangesloten en hoe twee circuits via de app als groep worden bediend.

Wat is een bedieningspaneel en hoe werkt het?

Met een bedieningspaneel stuurt u uw veiligheidsverlichting aan. Het bedieningspaneel is onderdeel van een totale bedieningsset bestaande uit een controlebox waarop u de lichtfuncties aansluit en een paneel waarmee u die circuits schakelt. U kunt u de aangesloten functies via de app bedienen en de knopinstellingen configureren.

Zo is het mogelijk om bijvoorbeeld een zwaailamp en een flitsergroep afzonderlijk bedienen, terwijl werklicht een eigen circuit krijgt. Dat is relevant bij werkzaamheden langs de weg: waarschuwingsverlichting attendeert anderen op de situatie, terwijl werklampen het werkgebied verlichten. Leg vooraf vast welke functies bij iedere werkfase nodig en toegestaan zijn.

De opstelling laat de werking van de bediening zien. Voor montage in een voertuig stemt u de aansluiting, belasting en schakeling af op de gebruikte lampen en het gekozen model controle-unit.

Hieronder leggen we uit hoe u veiligheidssignalering kunt aansluiten op een bedieningspaneel. Voor de regelgeving bij het gebruik van zwaailampen en flitsers en andere signalering kunt u onze kennisartikelen raadplegen over veiligheidssignalering op voertuigen en het voeren van oranje zwaailichten.

Stap 1: verdeel de verschillende verlichting over de circuits

Maak eerst een lijst van de functies die u afzonderlijk wilt bedienen. Het aantal lampen is niet hetzelfde als het aantal benodigde circuits. Meerdere lampen kunnen één lichtgroep vormen als de aansluiting en belasting dat toelaten. Omgekeerd kan één multifunctionele lamp meerdere circuits gebruiken.

Voorbeeldfunctie	Mogelijke indeling	Controle vóór aansluiting
VoorbeeldfunctieZwaailamp	Mogelijke indelingEigen circuit voor het waarschuwingslicht.	Controle vóór aansluitingVoedingsspanning, stroomverbruik en eventuele extra functie-ingangen.
VoorbeeldfunctieLED-flitsers	Mogelijke indelingEén of meer groepen, afhankelijk van de gewenste bediening.	Controle vóór aansluitingBelasting van de groep en compatibiliteit bij synchronisatie.
VoorbeeldfunctieZwaaibalk	Mogelijke indelingVoeding en aanvullende functies volgens het schema van de balk.	Controle vóór aansluitingOf een specifieke controller nodig is voor de gewenste functies.
VoorbeeldfunctieWerklampen	Mogelijke indelingBijvoorbeeld links en rechts afzonderlijk bedienen.	Controle vóór aansluitingAantal lampen, stroomverbruik en gewenste werkzones.
VoorbeeldfunctieMultifunctionele lightbar	Mogelijke indelingAfzonderlijke circuits voor ondersteunde lichtfuncties.	Controle vóór aansluitingFunctiedraden, gedeelde massa en toegestane combinaties.

Kies de CTRL-4PAD of CTRL-8PAD op basis van deze indeling. Vier of acht circuits zeggen hoeveel functies u afzonderlijk kunt schakelen; het aantal circuits bepaalt op zichzelf niet hoeveel lampen u kunt aansluiten.

Stap 2: controleer spanning, stroomverbruik en beveiliging

Beide modellen werken op 12–24V. Controleer daarnaast de toegestane spanning van iedere aangesloten lamp. Bereken per circuit de belasting van de complete lichtgroep en controleer ook de totale belasting wanneer meerdere groepen tegelijk worden gebruikt.

Houd de grens per uitgang en de totale grens van de controle-unit afzonderlijk aan. De waarden verschillen per model. De som van alle circuitwaarden betekent niet dat u die belasting tegelijkertijd mag gebruiken. Volg de actuele handleiding voor de hoofdvoeding, beveiliging, kabels en aansluitpunten.

Stem ook de lampbekabeling en connectoren af op de stroom, kabellengte en montageomgeving. Een zekeringwaarde is geen advies voor de kabeldikte. Lees meer over het berekenen van kabeldikte voor voertuigverlichting.

Stap 3: zwaailamp en flitsers aansluiten op de controlebox

Koppel de hoofdvoeding en het bedieningspaneel volgens de handleiding aan de controlebox. Het 4PAD-schema toont naast de hoofdvoeding ook een dunnere rode aansluitdraad, met opties zoals ACC of een voedingspunt van de positie-/breedteverlichting. Volg voor die draad de aangegeven aansluitoptie; gebruik hem niet als voedingsuitgang voor uw lampen. Sluit daarna iedere lichtgroep aan op het gekozen circuit. Werk spanningsloos tijdens het aansluiten en gebruik de aangegeven polariteit en aansluitpunten.

Let bij flitsers op het onderscheid tussen voeding en functie-ingangen. Een draad voor patroonselectie, synchronisatie, dimming of cruise mode heeft een andere taak dan de voedingsdraad. Gebruik het schema van de exacte lampuitvoering: draadkleuren en de vereiste aansturing kunnen verschillen.

Dat verschil is zichtbaar in TRALERT®-aansluitschema’s: bij de SF-6000A wordt de dimingang via plus geactiveerd, terwijl die bij de S11F6002 via massa wordt geactiveerd. Controleer daarom of de gekozen paneeluitgang rechtstreeks geschikt is voor de betreffende ingang of dat een passende tussenoplossing nodig is.

Een lightbar met meerdere functies aansluiten

In de video laten we zien dat de functies van de Stratos lightbar verdeeld worden over verschillende circuits. Zo kan de demonstratieopstelling de grootlichtfunctie en de overige lichtfuncties afzonderlijk bedienen. Ook is te zien dat deze lightbar één gemeenschappelijke massadraad heeft.

Een gedeelde massa sluit u aan volgens de schema’s van de lamp en controle-unit. Controleer de gezamenlijke stroom door de retourverbinding wanneer functies gelijktijdig werken. Neem de aansluitwijze uit de demonstratie niet automatisch over voor een ander type lamp of controller.

Wilt u een LED zwaaibalk toevoegen? Controleer dan welke functies met losse ingangen worden aangestuurd en welke een bijbehorende controller of specifieke verbinding nodig hebben. Bekijk voor aanvullende verlichting ook onze werklampen en LED lightbars.

Stap 4: bedien zwaailamp en flitsers via knoppen en app

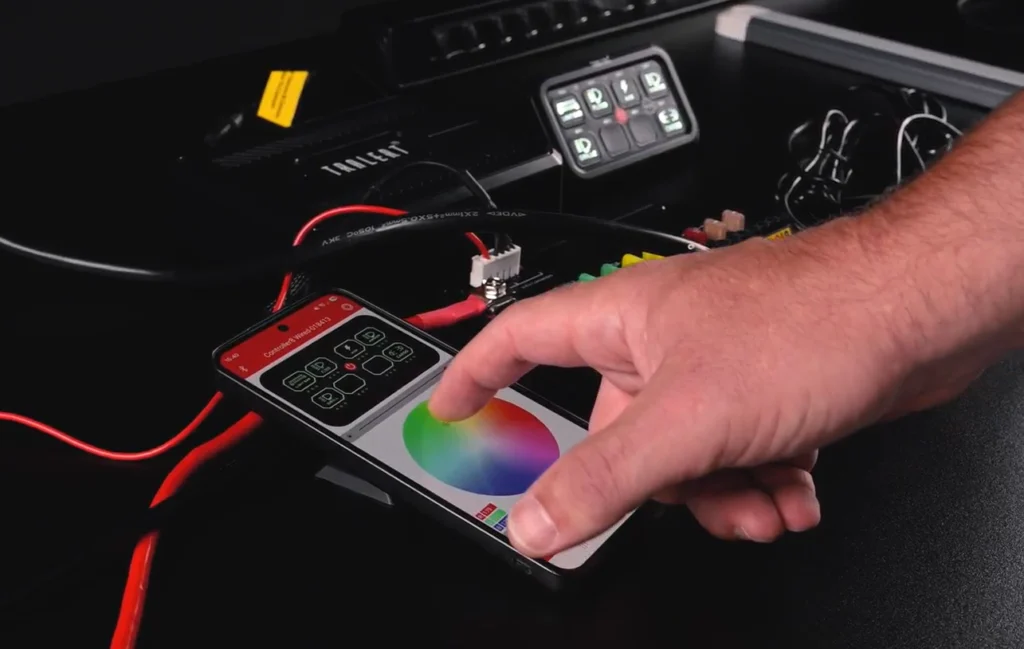

Geef iedere knop een herkenbare functie. Gebruik de meegeleverde stickers om de fysieke bediening op de lichtgroepen af te stemmen. Via de app kunt u de bediening configureren en de kleur van de paneelverlichting aanpassen. De QR-codes voor de app staan volgens de demonstratie aan de binnenzijde van de controlebox. Schakel voor het koppelen Bluetooth in, selecteer in de app de juiste controlebox en kies Connect. De app-handleiding vermeldt dat u met één controlebox tegelijk verbinding kunt maken.

In de video is één functie ingesteld op momentbediening: de lamp brandt zolang de knop wordt ingedrukt. Twee andere circuits zijn gekoppeld, zodat zij met één bediening samen aan- of uitgaan. Test na het configureren zowel de fysieke knoppen als de bediening via de app.

De knopmodi hebben elk een andere werking:

Knopmodus	Werking	Aandachtspunt
KnopmodusToggle	WerkingEén keer bedienen schakelt het circuit in; opnieuw bedienen schakelt het uit.	AandachtspuntVaste aan/uit-bediening voor functies die continu actief moeten blijven.
KnopmodusMomentary	WerkingHet circuit blijft actief zolang u de knop ingedrukt houdt.	AandachtspuntControleer of momentbediening past bij de functie.
KnopmodusPulsed	WerkingHet circuit laat aangesloten verlichting pulserend werken totdat u het weer uitschakelt.	AandachtspuntControleer of de aangesloten lamp daarvoor geschikt is; dit is niet automatisch een goedgekeurd waarschuwingspatroon.

Voor de getoonde 8PAD-groepering kiest u in de app Edit Group, selecteert u de gewenste circuits en slaat u de selectie en groepsnaam op. Alle circuits binnen één groep gebruiken dezelfde knopmodus. Combineer daarom geen functies in één groep die afzonderlijk een andere modus nodig hebben. Controleer de groep daarna via de app én het fysieke paneel. De app-handleiding gebruikt een achtkanaalspaneel als voorbeeld; controleer de beschikbare opties op uw eigen uitvoering.

Wilt u een zwaailamp en flitsers aansluiten die met één knop aan- en uitgaan? Dan kunt u daarvoor een passende bedieningsgroep gebruiken. Groepen koppelen is geen flitsersynchronisatie. Met een bedieningsgroep schakelt u circuits samen. Om de flitsers hetzelfde ritme te laten volgen, gebruikt u de synchronisatiefunctie van compatibele lampen of een daarvoor geschikte controller.

Synchroniseren, alterneren, dimmen en cruise mode uitgelegd

Functie	Betekenis	Wat controleert u?
FunctieSynchroniseren	BetekenisFlitsers voeren een ondersteund patroon met dezelfde timing uit.	Wat controleert u?Compatibele modellen, patrooninstellingen en synchronisatieverbinding.
FunctieAlterneren	BetekenisTwee groepen flitsen afwisselend.	Wat controleert u?Groepsinstellingen en ondersteuning door de lampen of controller.
FunctieDimmen	BetekenisEen ondersteunde lagere lichtintensiteit activeren.	Wat controleert u?De dimingang, benodigde aansturing en beschikbare intensiteitsstanden.
FunctieCruise mode	BetekenisEen continu brandende stand bij signaleringslampen die deze functie hebben.	Wat controleert u?Werking, intensiteit en functievoorrang volgens de lampdocumentatie.

Een schakelpaneel voegt deze functies niet vanzelf aan een lamp toe. Ook is dimbare knopverlichting iets anders dan het dimmen van de aangesloten lampen. De pulsed-knopmodus van een paneel is evenmin automatisch geschikt als vervanging van de ingebouwde flitsregeling van waarschuwingsverlichting.

Stap 5: controleer de volledige opstelling

• Test iedere lichtfunctie afzonderlijk en daarna de combinaties die in de praktijk tegelijk moeten werken.
• Controleer of de gekozen bedieningsgroepen samen schakelen en of eventuele flitsersynchronisatie correct werkt.
• Test momentbediening, dimstand en cruise mode alleen bij de functies die daarvoor zijn aangesloten en geschikt zijn.
• Controleer wat er gebeurt bij uitschakelen en opnieuw inschakelen van het systeem.
• Leg circuitindeling en knopfuncties vast, zodat chauffeur en werkplaats dezelfde informatie hebben.

Controleer op het voertuig daarnaast de bevestiging, kabelrouting en zichtbaarheid van de lampen in werkstand. Een goede bediening ondersteunt het gebruik van de verlichting; de inrichting van een veilige werkplek vraagt ook passende verkeersmaatregelen en werkafspraken.

Advies voor uw verlichtingsinstallatie

Wilt u een zwaailamp en flitsers aansluiten op een bedieningspaneel, met ruimte voor aanvullende verlichting? TRALERT® helpt zakelijke partners bij de keuze van verlichting, bekabeling en bediening. Geef het voertuigtype, de gewenste lichtfuncties en de artikelnummers van de lampen door, zodat de combinatie gericht kan worden beoordeeld.
