Beleuchtung für Bagger: Wie sorgen Sie für optimale Arbeitsscheinwerfer?

Nicht jedem ist bewusst, dass zusätzliche Arbeitsbeleuchtung, Kennleuchten und Fahrbeleuchtung an einem Bagger die Arbeit erheblich angenehmer machen können. TRALERT® ist Spezialist für Arbeitsbeleuchtung und unterstützt Unternehmen bei der Optimierung ihrer Arbeitsbeleuchtung.

Die wichtigsten Beleuchtungsmöglichkeiten für einen Bagger sind:

• Arbeitsscheinwerfer an der Vorderseite, an den Seiten und am Heck;ip
• Arbeitsbeleuchtung am Ausleger, am Arm und an der Schaufel;
• Rückfahrlicht;
• eine LED Bar oder Lichtleiste;
• Rundumleuchten und LED Blitzer;
• Kabinen-, Innenraum- und Einstiegsbeleuchtung;
• Zugelassene Hauptscheinwerfer und Fahrbeleuchtung.

Welche Kombination geeignet ist, hängt von der Größe der Maschine, den Arbeitsaufgaben und der Umgebung ab. Im Folgenden erfahren Sie für jeden Arbeitsbereich, welche Auswahlmöglichkeiten Ihnen zur Verfügung stehen. Außerdem gehen wir auf technische Aspekte wie Lichtfunktion, Bordstromversorgung, IP-Schutzart, Vibrationen und EMV ein.

Übersicht über die Möglichkeiten der Beleuchtung für einen Bagger

In dieser Tabelle sehen Sie, welche Arten von Beleuchtung für Bagger erhältlich sind, welche Funktion sie erfüllen und wo sie in der Regel montiert werden.

Beleuchtungsart	Hauptfunktion	Übliche Position
Flutlicht-Arbeitsscheinwerfer	Einen großen Arbeitsbereich beleuchten	Fahrerkabine, Seiten und Heck
Gezielte Arbeitsscheinwerfer	Einen bestimmten oder weiter entfernten Bereich beleuchten	Vorderseite, Ausleger oder Arm
LED Bar	Zusätzliche Breite und/oder Reichweite schaffen	Kabinenoberteil oder Maschinenrahmen
Rückfahrlicht	Sicht beim Rückwärtsfahren	Umschlag
Rundumleuchte oder LED Blitzer	Die Maschine sichtbar machen	Hohe Sichtbarkeit aus allen Richtungen
Kabinenbeleuchtung	Bedienung und Arbeitskomfort verbessern	Innenraum der Fahrerkabine
Einstiegbeleuchtung	Sicheres Ein- und Aussteigen	Trittstufen und Haltegriffe
Hauptscheinwerfer oder Fahrlicht	Sichtbarkeit während der Fahrt	Vorderseite

In den dunklen Stunden lässt sich durch zusätzliche Beleuchtung ein großer Nutzen erzielen, da der Arbeitsbereich größer und angenehmer wird. Dies sorgt für bessere Arbeitsbedingungen für den Fahrer.

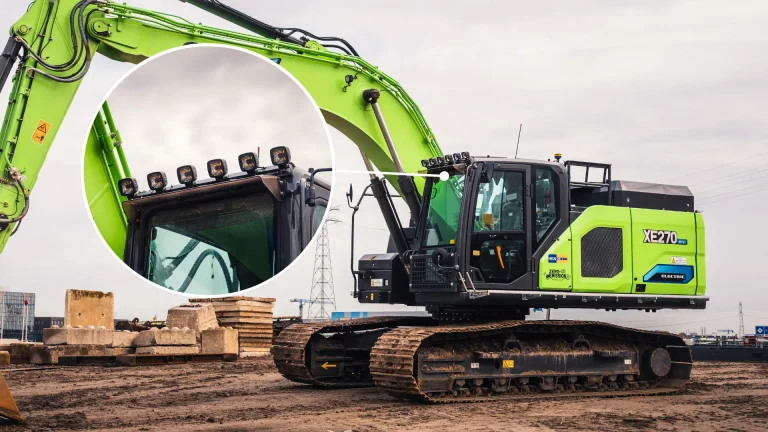

Vorderseite und rund um die Kabine

Von der Fahrerkabine aus werden die Fahrtrichtung und der unmittelbare Arbeitsbereich vor der Maschine beleuchtet. Mehrere gut platzierte LED-Arbeitsscheinwerfer sorgen hierfür in der Regel für ein gleichmäßigeres Ergebnis als ein einziger sehr leistungsstarker Scheinwerfer. Dies reduziert harte Schatten und Blendungen und verbessert die Sicht auf den Aushubbereich, Hindernisse und Personen im Umfeld der Maschine.

Ausleger, Arm und Schaufel

Der bewegliche Ausleger erschwert die Beleuchtung dieses Bereichs. Eine Lampe, die in einer Position den Arbeitsbereich gut beleuchtet, kann in einer anderen Position verdeckt werden oder in Richtung der Kabine strahlen. Zudem kann Licht vom Ausleger, der Schaufel oder dem Lack der Maschine reflektiert werden.

Es gibt daher keine feste Regel, dass am Ausleger immer ein Scheinwerfer angebracht sein muss. Die richtige Lichtfunktion hängt von der Entfernung zum Arbeitsbereich, der Montageposition und der Art der Arbeit ab. Es gibt daher keine feste Regel, dass am Ausleger immer ein Scheinwerfer angebracht sein muss. Die richtige Lichtfunktion hängt von der Entfernung zum Arbeitsbereich, der Montageposition und der Art der Arbeit ab. Schalten Sie die Beleuchtung nach der Montage ein und prüfen Sie bei verschiedenen Positionen des Auslegers und der Schaufel, ob der Lichtstrahl dem Arbeitsbereich gut folgt, nicht verdeckt wird und keine störenden Reflexionen in der Kabine verursacht.

Seitenbereiche und tote Winkel

Zusätzliche Arbeitsscheinwerfer an den Seiten verbessern die Sicht neben den Raupen oder Rädern sowie rund um das Gegengewicht. Dies ist besonders nützlich auf belebten Baustellen, bei Arbeiten in unmittelbarer Nähe von Hindernissen und wenn Personen rund um die Maschine arbeiten. Bringen Sie die Lampen so an, dass die Lichtquelle von der Kabine aus nicht direkt sichtbar ist.

Heck- und Rückfahrlicht

Am Heck kommen verschiedene Funktionen zum Einsatz. Arbeitsscheinwerfer am Heck beleuchten den Arbeitsbereich hinter der Maschine. Das Rückfahrlicht sorgt für eine gezielte Sicht beim Rückwärtsfahren. Darüber hinaus können Warnsignale eingesetzt werden, um Personen in der Umgebung aufmerksam zu machen.

Diese Funktionen sind nicht automatisch austauschbar. Wählen Sie für jede Funktion eine geeignete Lampe aus und prüfen Sie bei der Nutzung auf öffentlichen Straßen, ob die Beleuchtung für die jeweilige Funktion zugelassen ist.

Wann eignet sich eine LED Bar für einen Bagger?

Eine LED Bar kann geeignet sein, wenn Sie einen großen Arbeitsbereich ausleuchten möchten oder zusätzliche Reichweite benötigen. Dennoch sorgen mehrere einzelne Arbeitsscheinwerfer manchmal für eine bessere Lichtverteilung, insbesondere rund um die Kabine und an den Seiten der Maschine.

Bitte beachten Sie bei der Montage einer LED Bar Folgendes:

• die Einbauhöhe und den verfügbaren Platz;
• Reflexion an Ausleger, Schaufel und Fahrerkabine;
• Beschädigungen durch Äste, Schutt oder bewegliche Teile;
• Blendung von Personen rund um die Maschine;
• die erforderliche Breite und Reichweite des Lichtstrahls;
• Die Unterscheidung zwischen Arbeitsbeleuchtung und Fahrbeleuchtung.

Eine LED Bar, die als Arbeitsscheinwerfer verwendet wird, ist nicht automatisch als Fahrlicht im öffentlichen Straßenverkehr zugelassen. Weitere Informationen zu Ausführungen, Lichtfunktionen und Anwendungsbereichen finden Sie im Leitfaden zur Auswahl von LED Bars.

LED Rundumleuchten und LED Blitzer

Rundumleuchten und LED Blitzer machen den Bagger für Mitarbeiter, andere Maschinen und Verkehrsteilnehmer besser sichtbar. Bei der Auswahl und Montage spielen die Rundumsicht der Maschine, die Produktzulassung, die Arbeitssituation sowie der Unterschied zwischen einem Baustellenbereich und der öffentlichen Straße eine Rolle.

Für spezielle Warnleuchten ist die ECE-R65-Typenzulassung von großer Bedeutung. Ob und wann Rundumleuchten oder LED-Blitzer verwendet werden dürfen oder müssen, hängt zudem von den nationalen Vorschriften und der jeweiligen Arbeitssituation ab. Eine ECE-R65-Zulassung bedeutet daher nicht automatisch, dass die Lampe immer verwendet werden darf.

Kabinen-, Innenraum- und Einstiegsbeleuchtung

Die Kabinenbeleuchtung beleuchtet das Ablesen von Bedienelementen und Dokumenten. Die Einstiegbeleuchtung macht Stufen und Haltegriffe sichtbar und unterstützt ein sicheres Ein- und Aussteigen. Auch bei Wartungs- und Kontrollarbeiten in oder rund um die Kabine kann eine gezielte Beleuchtung von Nutzen sein.

Verhindern Sie eine unnötig grelle Beleuchtung der Fahrerkabine. Zu helle Innenleuchten können in den Scheiben reflektieren und die Sicht nach außen beeinträchtigen. Dimmbare Beleuchtung oder Leuchten, die gezielt nach unten strahlen, tragen dazu bei, diese Beeinträchtigung zu verringern.

Zusätzliche Hauptscheinwerfer und Fahrbeleuchtung für den Bagger

Arbeitsbeleuchtung und Fahrbeleuchtung haben unterschiedliche Funktionen. Ein Arbeitsscheinwerfer oder eine LED Bar ist nicht automatisch als Abblendlicht, Fernlicht oder zusätzliche Fernlichtfunktion zugelassen. Wird der Bagger auf öffentlichen Straßen transportiert, prüfen Sie bitte, ob die verwendeten Hauptscheinwerfer für ihre jeweilige Fahrlichtfunktion zugelassen sind.

Verwenden Sie die Arbeitsbeleuchtung ausschließlich zur Ausleuchtung des Arbeitsbereichs und vermeiden Sie es, andere Verkehrsteilnehmer oder Mitarbeiter zu blenden.

Welches Lichtmuster eignet sich am besten für einen Bagger?

Für zusätzliche Arbeitsbeleuchtung sind einige Aspekte von Bedeutung. Mehr Lumen sorgen nicht automatisch für bessere Sicht. Die Lichtverteilung, die Strahlbreite, der Einbauwinkel und der Abstand zum Arbeitsbereich sind mindestens ebenso wichtig. Eine falsch platzierte, leistungsstarke Lampe kann vielmehr blenden, harte Schatten verursachen oder von der Maschine reflektiert werden. Sie haben die Wahl zwischen:

• Flutlicht: für einen breiten Arbeitsbereich auf kurze bis mittlere Entfernungen.
• Scheinwerfer: für einen schmaleren Bereich in größerer Entfernung.
• Kombipaket: wenn sowohl Breite als auch zusätzliche Reichweite erforderlich sind.

Die Einbaulage und der Einsatzzweck sind weiterhin entscheidend. Erfahren Sie mehr über diese Überlegungen im Artikel über die richtige Lichtfunktion für Arbeitsscheinwerfer.

Plug-&-Play-Beleuchtung für Minibagger

TRALERT® hat speziell für Minibagger ein fertiges plug-&-play-Beleuchtungsset entwickelt. Ideal, wenn Sie mehr Komfort und eine hervorragende Beleuchtung wünschen, die selbstverständlich alle Zertifizierungen erfüllt. Das Set enthält kompakte Front- und Rückleuchten mit integrierten Blinklichtern, Kennzeichenbeleuchtung, eine zentrale Anschlussbox und eine vorprogrammierte Steuereinheit.

Technische Anforderungen an die Beleuchtung von Baggern

Nicht nur der Typ der Lampe entscheidet darüber, ob die Beleuchtung einwandfrei funktioniert. Auch die Bordnetzspannung, die Schaltung, die IP-Schutzart, die Vibrationsfestigkeit und die elektromagnetische Verträglichkeit spielen eine wichtige Rolle.

Bordspannung und Schaltung

Nicht jeder Bagger wird mit 24 Volt betrieben. Viele größere Maschinen verwenden ein 24V-System, während Kompaktbagger auch mit 12 Volt betrieben werden können. Überprüfen Sie daher stets:

• die Nennbordspannung;
• den zulässigen Spannungsbereich der Lampe;
• mögliche Spannungsspitzen;
• der Gesamtstrombedarf;
• den erforderlichen Kabeldurchmesser und die Sicherung;
• die Verwendung eines Relais oder eines Controllers;
• die Abdichtung von Kabeln und Steckern.

Ein Mehrspannungs-Arbeitsscheinwerfer kann sowohl für 12V- als auch für 24V-Systeme geeignet sein, doch überprüfen Sie stets den angegebenen Spannungsbereich des jeweiligen Produkts.

IP-Schutzklasse und Hochdruckreinigung

Die IP-Schutzart gibt an, inwieweit ein Gehäuse Schutz vor Staub und Wasser bietet. Die verschiedenen Codes stehen jedoch für unterschiedliche Prüfverfahren:

• IP67: Schutz bei vorübergehendem Eintauchen gemäß den entsprechenden Prüfbedingungen;
• IP68: Schutz bei längerem Eintauchen unter den für das Produkt angegebenen Bedingungen;
• IP6K9K: staubdicht und gemäß ISO 20653 auf Schutz vor den Auswirkungen von Hochdruck- und Dampfstrahlreinigung geprüft.

Eine Schutzart nach IP67 oder IP68 garantiert nicht automatisch Schutz vor Hochdruckreinigung. Wenn Sie den Bagger regelmäßig mit einem Hochdruckreiniger reinigen, wählen Sie vorzugsweise Beleuchtung, die nachweislich dafür getestet wurde. Richten Sie den Strahl nicht unnötig lange und aus sehr kurzer Entfernung direkt auf Dichtungen, Kabeldurchführungen und Stecker aus.

Weitere Erläuterungen finden Sie im vollständigen Leitfaden zu den IP-Werten sowie auf der Informationsseite zu IP69K.

Vibrationen, Stöße und physische Beanspruchung

Bagger stellen hohe Anforderungen an Lampen, Montagebügel, Kabel und Stecker. Die Beleuchtung ist lang anhaltenden Vibrationen, Stößen bei Grab- und Abbrucharbeiten, Steinschlag, Schlamm, Korrosion sowie möglicherweise dem Kontakt mit Bauschutt oder beweglichen Teilen ausgesetzt.

Materialien wie aluminium, polycarbonat und rostfreier Stahl können zu einer robusten Bauweise beitragen, sind jedoch für sich genommen keine Garantie für Qualität. Auch das Design, die Materialstärke, die Abdichtung, die Befestigung und fundierte Testergebnisse sind entscheidend.

Prüfen Sie daher Folgendes:

• vorgeschriebene Stoß- und Vibrationstests;
• robuste und passgenaue Montagebügel;
• Sicherung von Schrauben und Befestigungsmaterial;
• Zugentlastung an Kabeleinführungen;
• geschützte Kabelführungen;
• wasserdichte und geeignete Stecker.

EMV, Funk und GNSS-Maschinensteuerung

LED-Beleuchtung kann elektromagnetische Emissionen erzeugen. Bei unzureichender Entstörung können diese Emissionen Funk- und Kommunikationssysteme beeinträchtigen. Bei Baggern mit GNSS- oder GPS-Maschinensteuerung ist es ratsam, auch empfindliche Satellitenempfangs- und Korrektursignale zu berücksichtigen.

Ob tatsächlich Ausfälle auftreten, hängt nicht nur von der Lampe ab, sondern auch von der Verkabelung, der Montage und der gesamten Maschinenkonfiguration. Eine CE-Kennzeichnung ist kein unabhängiges Gütesiegel und sagt für sich genommen wenig darüber aus, inwieweit eine Lampe Funk- oder GNSS-Signale stören kann. Eine ECE-R10-Zulassung belegt, dass das Produkt gemäß festgelegten EMV-Anforderungen geprüft wurde, garantiert jedoch nicht, dass in jeder Maschinenkonfiguration ein vollständig störungsfreier Betrieb möglich ist.

Verfügt der Bagger über empfindliche Elektronik, Kommunikationsgeräte oder eine GNSS-Maschinensteuerung? Dann fragen Sie nach nachweisbarer EMV-Leistung. Bei einer Angabe auf Basis von CISPR 25 sind unter anderem die angewandte Prüfmethode, die geprüften Frequenzbereiche und die erreichte Emissionsklasse von Bedeutung. Erfahren Sie mehr über EMV-Entstörung und CISPR 25 bei der Fahrzeugbeleuchtung.

Treten Rauschen, Knacken oder Empfangsausfälle auf, sobald Sie die Beleuchtung einschalten? Dann lesen Sie hier, wie Sie Funkstörungen durch LED-Beleuchtung untersuchen und beheben können.

CAN-bus und Lampenüberwachung

Nicht jeder Bagger überwacht die Belastung der Beleuchtung. Zusätzliche Arbeitsscheinwerfer werden zudem häufig über einen separat abgesicherten Stromkreis sowie ein Relais oder einen Controller angeschlossen. Bei einigen modernen Maschinen kann der Austausch von überwachter Halogenbeleuchtung durch LED-Beleuchtung jedoch zu einer Fehlermeldung, zum Blinken oder zu einem Ausfall führen.

Prüfen Sie daher, ob der betreffende Stromkreis eine Lampenüberwachung nutzt und ob eine geeignete Schnittstelle, eine Steuerbox oder eine andere Anpassung erforderlich ist. Einzelne Widerstände sind nicht automatisch die beste Lösung. Weitere Erläuterungen finden Sie im Artikel über CAN-Bus-Probleme bei LED-Beleuchtung.

Häufige Fehler bei der Beleuchtung von Baggern

• sich nur auf die Lumen-Anzahl zu konzentrieren;
• eine einzige sehr leistungsstarke Lampe zu verwenden, anstatt das Licht gut zu verteilen;
• die Wahl einer für die Entfernung und den Arbeitsbereich ungeeigneten Lichtfunktion;
• die Lampen so anbringen, dass das Licht auf den Ausleger, die Schaufel oder die Kabine fällt;
• bewegliche Maschinenteile nicht ausreichend zu berücksichtigen;
• IP67 nicht mit Schutz vor Hochdruckreinigung verwechseln;
• EMV-Anforderungen bei Funk, Kommunikation oder GNSS-Maschinensteuerung ignorieren;
• zu leichte oder unzureichend befestigte Montagebügel verwenden;
• Kabel ungeschützt entlang beweglicher Teile verlegen;
• Bordspannung, Stromaufnahme und Lampenüberwachung nicht überprüfen;
• Arbeitsbeleuchtung nicht mit zugelassener Fahrbeleuchtung verwechseln.

Checkliste für die Auswahl und Montage

Bitte prüfen Sie vor der Auswahl und Montage der Beleuchtung folgende Punkte:

• Legen Sie für jeden Arbeitsbereich fest, welche Funktion die Lampe erfüllen soll.
• Überprüfen Sie die Bordspannung und den Spannungsbereich der Lampe.
• Berechnen Sie den Gesamtstrombedarf und passen Sie die Sicherung sowie den Kabeldurchmesser entsprechend an.
• Wählen Sie die Lichtfunktion entsprechend der Breite und Entfernung des Arbeitsbereichs aus.
• Wählen Sie die IP-Schutzart entsprechend den Einsatz- und Reinigungsbedingungen aus.
• Informieren Sie sich über verfügbare Informationen zu Stoß- und Vibrationstests.
• Verwenden Sie stabile, passende und sicher befestigte Montagebügel.
• Verlegen Sie die Kabel geschützt und verwenden Sie Zugentlastungen sowie geeignete Stecker.
• Bitte überprüfen Sie die EMV-Leistung bei der Nutzung von Funk, Kommunikation oder GNSS.
• Prüfen Sie, ob der Stromkreis über eine Lampenüberwachung verfügt und eine Schnittstelle erforderlich ist.
• Halten Sie Arbeitsbeleuchtung und zugelassene Fahrbeleuchtung voneinander getrennt.
• Überprüfen Sie die Montageposition auf Reflexionen und bewegliche Teile.

Häufig gestellte Fragen zur Beleuchtung von Baggern

Welche Beleuchtung ist bei einem Bagger unverzichtbar?

Ein vollständiger Beleuchtungsplan kann aus Arbeitsscheinwerfern an der Vorderseite, an den Seiten, am Ausleger und an der Rückseite bestehen, ergänzt durch Rückfahrlicht, Kennleuchten, Kabinenbeleuchtung und zugelassene Fahrbeleuchtung. Welche Kombination erforderlich ist, hängt von der Maschine, den Arbeiten und der Arbeitsumgebung ab.

Ist ein Bagger immer 24 Volt?

Nein. Viele größere Bagger werden mit 24 Volt betrieben, aber Kompaktbagger können auch über ein 12V-System verfügen. Überprüfen Sie stets die Nennbordsspannung und den zulässigen Spannungsbereich der Leuchte. Mehrspannungs-LED-Arbeitsscheinwerfer können für beide Systeme geeignet sein.

Welcher Arbeitsscheinwerfer eignet sich für den Ausleger?

Dies hängt von der Entfernung zum Arbeitsbereich, der Einbaulage und der Art der Arbeit ab. Ein Flutlicht-Arbeitsscheinwerfer eignet sich für einen breiteren Bereich in kürzerer Entfernung. Ein fokussierter Lichtstrahl kann für einen weiter entfernten oder spezifischen Arbeitsbereich nützlich sein. Überprüfen Sie stets, ob die Lampe bei verschiedenen Auslegerpositionen keine Reflexionen oder Blendungen verursacht.

Welcher IP-Wert eignet sich für die Hochdruckreinigung?

Wenn Sie die Maschine regelmäßig mit einem Hochdruckreiniger reinigen, wählen Sie vorzugsweise eine Beleuchtung, die nachweislich gegen Hochdruck- und Dampfstrahlreinigung getestet wurde, wie beispielsweise IP6K9K gemäß ISO 20653. IP67 und IP68 beziehen sich auf andere Formen der Wasserbelastung und garantieren diesen Schutz nicht automatisch.

Kann LED-Beleuchtung die GPS-Maschinensteuerung stören?

Unzureichend entstörte LED-Beleuchtung kann elektromagnetische Emissionen verursachen, die Funk-, Kommunikations- oder GNSS-Signale beeinträchtigen. Ob dies geschieht, hängt von der Lampe und der gesamten Installation ab. Wählen Sie bei empfindlichen Maschinensteuerungen Beleuchtung mit nachweisbarer EMV-Leistung und prüfen Sie die Angaben zu ECE R10 sowie gegebenenfalls CISPR 25 sorgfältig.

Kann Halogenbeleuchtung direkt durch LED-Beleuchtung ersetzt werden?

Dies ist oft, jedoch nicht immer ohne zusätzliche Überprüfung möglich. Achten Sie auf die Bordnetzspannung, die Schaltung, die Montage und die Lichtverteilung. Bei einem überwachten Beleuchtungskreis kann die geringere Belastung durch LEDs zudem eine Fehlermeldung, ein Blinken oder einen Ausfall verursachen. In diesem Fall kann eine geeignete Schnittstelle oder Steuerbox erforderlich sein.

Hilfe bei der Auswahl der Beleuchtung für Bagger

Sind Sie sich nicht sicher, welche Kombination aus Arbeitsscheinwerfern, Kennleuchten und Fahrbeleuchtung zu Ihrer Maschine und Ihren Arbeitsaufgaben passt? TRALERT® berät Sie gerne unter anderem zu den Themen Lichtfunktion, Bordstromversorgung, EMV, Schaltungen und Montage.
