CAN-busproof LED-Beleuchtung: Was bedeutet das in der Praxis?

Bei LED-Fahrzeugbeleuchtung stößt man oft auf den Begriff CAN-busproof. Es herrscht jedoch große Verwirrung darüber, was genau damit gemeint ist, insbesondere bei Nutzfahrzeugen wie Lkw, Anhängern und Aufliegern. Dieses Thema berührt direkt die umfassenderen Vorschriften rund um die Fahrzeugbeleuchtung, wie sie auch in unserer ADR-Beleuchtung: Erläuterung der Vorschriften und praktische Tipps erläutert werden.

In diesem Artikel werden Sie lesen:

• Was CAN-bus in Nutzfahrzeugen ist
• Ob die Fahrzeugbeleuchtung direkt mit dem CAN-bus verbunden ist
• Was ist mit "CAN-busproof" LED Beleuchtung gemeint?
• Warum LED-Beleuchtung zu Fehlermeldungen führen kann
• Welche Rolle EMC, CISPR 25 und Vorschriften spielen
• Worauf Sie in der Praxis mit 24V Fahrzeugen achten sollten

Was ist CAN-bus in Nutzfahrzeugen?

CAN-bus (Controller Area Network) ist ein digitales Kommunikationssystem, über das elektronische Steuergeräte in Fahrzeugen Daten austauschen. Hersteller verwenden CAN-bus in Nutzfahrzeugen unter anderem für Motorsteuerung, Bremssysteme, Diagnose, Sicherheit und Karosseriefunktionen. Internationale Standards wie ISO 11898 beschreiben seine technische Grundlage.

Es ist wichtig zu wissen, dass der CAN-Bus Daten transportiert und keine elektrische Energie liefert. Diese Unterscheidung ist wichtig, um Missverständnisse rund um die Fahrzeugbeleuchtung zu vermeiden.

Ist die Fahrzeugbeleuchtung direkt mit dem CAN-bus verbunden?

In vielen Lkw, Anhängern und Aufliegern steuert ein Body Controller Modul oder ein Light Controller Modul die Beleuchtung. Hier sorgt der CAN-bus für die Kommunikation, während separate Stromkreise die Lampen mit Strom versorgen.

Bei Sattelaufliegern und Anhängern fehlt eine Verbindung über CAN meist völlig. Dort funktioniert die Beleuchtung über herkömmliche 24V-Anschlüsse, Kabelsätze und Stecker.

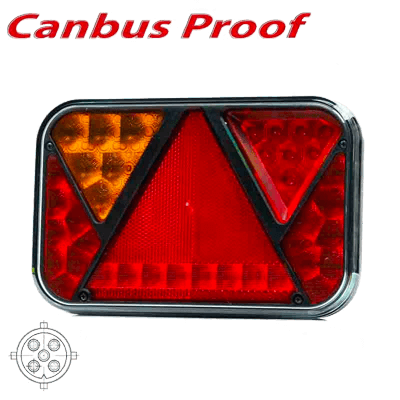

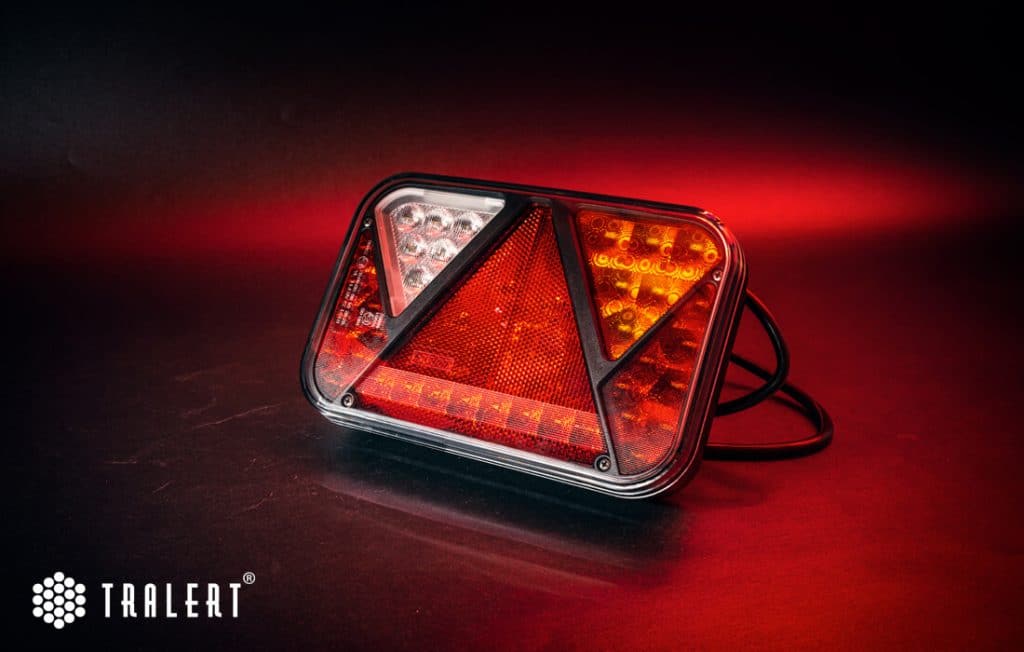

Was bedeutet eigentlich "CAN-busproof" LED-Beleuchtung?

CAN-busproof ist weder eine technische Norm noch ein gesetzlich definierter Begriff. Hersteller verwenden diese kommerzielle Bezeichnung, um anzuzeigen, dass eine LED-Lampe so konstruiert wurde, dass sie in Fahrzeugen mit elektronischer Lampensteuerung keine Fehlermeldungen verursacht. Wie zum Beispiel unsere Serie von CAN-bus

Der Begriff bezieht sich also nicht auf die CAN-Bus-Kommunikation selbst, sondern auf die Kompatibilität mit Systemen, die die elektrische Last der Beleuchtung überwachen.

Warum können LED-Lampen Fehlermeldungen verursachen?

LED-Beleuchtung verbraucht deutlich weniger Strom als herkömmliche Halogen- oder Glühlampen. Fahrzeuge mit Lampensteuerung messen die elektrische Last. Fällt sie unter einen festgelegten Schwellenwert, kann das System dies als defekte Lampe interpretieren und Warnungen oder Fehlercodes ausgeben.

In der Praxis sprechen Anwender oft von einem "CAN-bus Ausfall", obwohl es sich in Wirklichkeit um eine Lampenüberwachung oder Lasterkennung handelt und nicht um ein Problem im CAN-Netzwerk.

Welche Lösungen werden für die LED-Fahrzeugbeleuchtung verwendet?

Um Fehlermeldungen zu vermeiden, setzen Hersteller verschiedene Lösungen in der professionellen LED-Fahrzeugbeleuchtung ein:

Bei schweren Nutzfahrzeugen ist es von entscheidender Bedeutung, dass diese Lösungen für 24V-Systeme und Langzeitbelastung in anspruchsvollen Anwendungen geeignet sind.

Ist "CAN-busproof" legal?

Nein. Es gibt keine ECE-Regelung, ISO-Norm oder nationale Gesetzgebung, die CAN-busproof definiert. Für die Fahrzeugbeleuchtung sind vielmehr die offiziellen Typenzulassungen und ECE-Regelungen entscheidend.

Elektronische Fahrzeugbeleuchtung unterliegt häufig der ECE R10. Diese Vorschriften stellen Anforderungen an die elektromagnetische Verträglichkeit (EMV), damit elektronische Komponenten nicht bei anderen Fahrzeugsystemen ausfallen. Wer mehr über behördliche Zulassungen und Kennzeichnungen wissen möchte, kann sich in der Erklärung zur D-Homologation und Typenzulassung von Fahrzeugbeleuchtung informieren.

Welche Rolle spielt EMC bei der LED-Fahrzeugbeleuchtung?

LED-Beleuchtung enthält elektronische Komponenten, die elektromagnetische Ausfälle verursachen oder erfahren können. EMV-Anforderungen stellen sicher, dass diese Beleuchtung zuverlässig funktionieren, ohne andere Systeme im Fahrzeug zu beeinträchtigen.

Dies gilt insbesondere für moderne Lkw und Spezialfahrzeuge mit umfangreicher Elektronik. In dem Artikel über die ECE R10-geprüfte Fahrzeugbeleuchtung können Sie lesen, wie diese EMV-Anforderungen in der Praxis bei Nutzfahrzeugen angewendet werden.

Was ist CISPR 25 und warum ist sie für die LED-Fahrzeugbeleuchtung relevant?

Neben den gesetzlichen Anforderungen wie ECE R10 berücksichtigen OEMs und Fahrzeughersteller in der Praxis häufig auch CISPR 25. Diese internationale Norm beschreibt Grenzwerte für elektromagnetische Emissionen von elektrischen und elektronischen Komponenten in Fahrzeugen.

Für LED-Fahrzeugbeleuchtung ist CISPR 25 von Bedeutung, da LED-Treiber und interne Elektronik hochfrequente Emissionen erzeugen können. Obwohl CISPR 25 keine gesetzliche Typenzulassung ist, nutzen viele Hersteller diese Norm als zusätzliches Auswahlkriterium für elektronische Komponenten für Nutzfahrzeuge.

Worauf sollten Sie bei Lkw und Aufliegern in der Praxis achten?

Professionelle Fahrzeuge haben andere Anliegen als PKWs. Dazu gehören:

• 24V elektrische Systeme
• Sattelauflieger-Kombinationen
• Unterschiede zwischen OEMs und Fahrzeugserien
• EMV-Verträglichkeit der elektronischen Beleuchtung
• Qualität von Kabeln, Steckern und Verbindungen
• Anwendungen mit zusätzlichen Sicherheitsanforderungen, wie z.B. ADR-Fahrzeuge

Für Fahrzeuge, die für den Transport gefährlicher Güter eingesetzt werden, gelten zusätzliche Anforderungen an elektrische Komponenten und Beleuchtung. In der Erläuterung der ADR-Beleuchtung und -Vorschriften können Sie nachlesen, wie diese Anforderungen in der Praxis angewendet werden.

CAN-bus Ausfälle bei Anhängern und Sattelaufliegern

Blinkende LED-Leuchten, Ausfall von Beleuchtung oder eine Fehlermeldung auf dem Armaturenbrett im Zusammenhang mit der Beleuchtung? Dies kann auftreten, nachdem Änderungen oder Ergänzungen am Beleuchtungssystem vorgenommen wurden. Wir nennen dies einen Ausfall des CAN-bus. Lesen Sie in diesem Artikel, wie Sie es beheben können.

Zusammenfassung

CAN-busproof LED-Beleuchtung ist kein offizieller technischer oder rechtlicher Begriff, sondern eine praktische Bezeichnung für Beleuchtung, die korrekt mit der elektronischen Lampensteuerung zusammenarbeitet. Wenn Sie den Unterschied zwischen CAN-Bus-Kommunikation, Lampensteuerung, EMV, ECE R10 und CISPR 25 verstehen, können Sie Missverständnisse vermeiden und fundiertere Entscheidungen für Nutzfahrzeuge treffen.

Wenn Sie sich eingehender mit Anwendungen mit erhöhten Anforderungen, wie z.B. Spezial- und Schwertransporte, beschäftigen möchten, ist der Artikel über Beleuchtung für Schwertransporte ein logischer nächster Schritt.
