Ausfälle in der Lkw- und Anhängerbeleuchtung: Diagnose und Lösungen
- Aktualisiert:
- Verfasst von: Kevin van Mierlo
Die kurze Antwort
Funktioniert die Beleuchtung Ihres Lkw oder Sattelaufliegers nicht, fällt eine Lichtfunktion gelegentlich aus oder erscheint eine Fehlermeldung auf dem Armaturenbrett? Beginnen Sie mit dem Symptom: Welche Funktionen sind betroffen und wann tritt der Ausfall auf? Überprüfen Sie anschließend die sichtbare Verkabelung und die Anschlüsse. Lassen Sie in der Werkstatt die Stromversorgung, die Masse und die Ansteuerung überprüfen, bevor Sie eine LED-Einheit austauschen. Eine Lampe, die nicht leuchtet, muss nämlich nicht unbedingt selbst defekt sein.
Diese Anleitung konzentriert sich auf professionelle 24V-Beleuchtungssysteme für Lkw und Sattelauflieger. Sie erfahren, was Sie als Fahrer überprüfen können, wie die Werkstatt die Ursache eingrenzt und wie Sie dazu beitragen können, wiederkehrende Probleme zu vermeiden.

Welche Beleuchtungsstörung erkennen Sie?
Die folgenden Symptome helfen dabei, die Untersuchung gezielt auszurichten. Die Ursachen sind mögliche Prüfpunkte, keine Rangliste der häufigsten Defekte.
| Symptom | Mögliche Ursache | Gezielte Überprüfung |
|---|---|---|
| Symptom: Eine Lampe oder eine Lichtfunktion funktioniert nicht | Mögliche Ursache: Defekte Lichtquelle oder LED-Einheit, lokaler Stecker, Kabelbruch oder fehlendes Steuersignal. | Gezielte Überprüfung: Überprüfen Siedie Schaltung und lassen Sie die Stromversorgung, die Rückleitung und die Ansteuerung an der Lampe untersuchen. |
| Symptom: MehrereAufliegerleuchten fallen gleichzeitig aus | Mögliche Ursache: Problemin einer gemeinsamen Stromversorgung, der Masse, dem Verbindungskabel oder dem Stecker zwischen Traktor und Sattelauflieger. | Gezielte Überprüfung: Überprüfen Siedie Kupplung und stellen Sie in der Werkstatt fest, ob der Fehler im Traktor, im Verbindungskabel oder im Sattelauflieger liegt. |
| Symptom: Die Beleuchtung flackert oder fällt bei Bewegung aus | Mögliche Ursache: Lose Verbindung, Kabelbruch, schlechte Masseverbindung oder ein Steuerungsproblem. | Gezielte Überprüfung: Notieren Sie, wann die Störung auftritt. Überprüfen Sie die Befestigung, die Kabelverlegung und die Stecker. |
| Symptom: Der Ausfall tritt nach Regen oder einer Wäsche auf | Mögliche Ursache: Eindringen von Feuchtigkeit durch beschädigtes Gehäuse, Dichtung, Stecker oder Kabeldurchführung. | Gezielte Überprüfung: Suchen Sienach anhaltender Feuchtigkeit, Wasseransammlungen und Korrosion. Beheben Sie zudem die Ursache für das Eindringen von Wasser. |
| Symptom: Dashboard-Meldung, während die Lampen leuchten | Mögliche Ursache: Eine Lampenüberwachung, die nicht zur LED-Last passt; auch ein vorübergehender oder teilweiser Ausfall ist möglich. | Gezielte Überprüfung: Überprüfen Sie alle Lichtfunktionen und lassen Sie die Kompatibilität mit dem Fahrzeug prüfen. |
| Symptom: Eine Sicherung brennt erneut durch | Mögliche Ursache: Möglicher Kurzschluss, Überlastung oder ein defektes Bauteil. | Gezielte Überprüfung: Lassen Sieden Stromkreis untersuchen; ersetzen Sie die Sicherung nicht, ohne die Ursache zu beheben. |
Was überprüfen Sie als Fahrer vor der Abfahrt?
Überprüfen Sie die Beleuchtung an einem sicheren Ort gemäß den Fahreranweisungen Ihres Unternehmens. Überprüfen Sie die tatsächlichen Lichtfunktionen; das Fehlen einer Meldung auf dem Armaturenbrett allein reicht nicht aus.
- Überprüfen Sie die Funktion der erforderlichen Lichtfunktionen, einschließlich Bremsleuchten, Blinker und Positionsleuchten. Nutzen Sie gegebenenfalls Hilfsmittel oder eine geeignete Testfunktion.
- Überprüfen Sie die Linsen auf Verschmutzungen und Beschädigungen und stellen Sie sicher, dass die Lampen fest sitzen.
- Überprüfen Sie sichtbare Kabel und Stecker auf Beschädigungen, lockere Verbindungen und unerwünschte Zugkräfte.
- Führen Sie nach dem Ankuppeln eines anderen Sattelaufliegers erneut eine Funktionsprüfung des Gespanns durch.
- Melden Sie Störungen und notieren Sie, welche Funktion unter welchen Umständen ausfällt. Öffnen Sie als Fahrer keine elektrischen Komponenten, die außerhalb Ihrer Befugnisse und Anweisungen liegen.
Eine Meldung wie „linker Blinker fällt nach dem Ankuppeln aus“ bietet der Werkstatt einen aussagekräftigeren Anhaltspunkt als lediglich „Beleuchtung defekt“. Erfassen Sie bei einem wechselnden Ausfall auch, ob Regen, Waschen oder Bewegung eine Rolle spielen.
Mögliche Ursachen bei Lampen, Kabeln und Verbindungen
Ein Beleuchtungssystem besteht aus mehr als nur der LED-Einheit. Stromversorgung, Rückleitung, Stecker und Steuerung müssen zusammenwirken. Korrosion oder ein lockerer Kontakt können den Stromfluss stören. Reibende oder eingeklemmte Verkabelungen können einen Unterbruch oder Kurzschluss verursachen. Auch die Lampe selbst oder die integrierte Elektronik können ausfallen.
Prüfen Sie bei mehreren ausgefallenen Funktionen zunächst, welche Schaltungen diese gemeinsam nutzen. Bei einer einzelnen ausgefallenen Funktion liegt eine gezielte Überprüfung dieses einzelnen Stromkreises nahe. Verwenden Sie dabei das Schema des jeweiligen Traktors und des Sattelaufliegers. Der 15-polige ISO-12098-Anschluss, der unter anderem für die Beleuchtung vorgesehen ist, unterscheidet sich vom separaten ABS/EBS-Anschluss. Behandeln Sie eine Meldung des Bremssystems daher nicht wie eine Meldung der Beleuchtung.

Schrittweise Diagnose in der Werkstatt
1. Erfassen Sie die Störungsmeldung und überprüfen Sie die Anlage
Prüfen Sie zunächst, welche Funktionen ausgefallen sind und ob sich der Fehler reproduzieren lässt. Überprüfen Sie Schaltungen, Kontaktstifte, Verriegelungen, Dichtungen und die Kabelisolierung. Achten Sie außerdem auf Spuren von Hitze, Abrieb und Einklemmungen. Überprüfen Sie die vorgeschriebenen Sicherungen und eventuelle Fehlercodes gemäß der Fahrzeugdokumentation.
2. Ermitteln Sie, wo der Ausfall liegt
Untersuchen Sie den Traktor, das Verbindungskabel und den Sattelauflieger als einzelne Teile derselben Anlage. Verwenden Sie ein geeignetes Schema und ein geeignetes Prüfgerät, um festzustellen, wo ein Lichtsignal oder die Stromversorgung fehlt. Ein Prüfgerät muss für das 24V-System und die vorhandene Elektronik geeignet sein.
3. Messen Sie die Stromversorgung und die Masse unter Last
Führen Sie die Messung gemäß der Herstelleranleitung durch, während die betreffende Lichtfunktion belastet wird. Das Messen der Spannung an einem unbelasteten Stecker allein kann eine schlechte Verbindung übersehen. Überprüfen Sie sowohl die Versorgungsseite als auch die Rückleitung: Spannungsverluste können auf beiden Seiten auftreten. HELLA beschreibt die Bedeutung dieser Masseprüfung bei Ausfällen.
Es gibt keinen allgemeinen Widerstandsgrenzwert oder Kabelquerschnitt, der für jede 24V-Beleuchtungsanlage geeignet ist. Bewerten Sie die Messwerte anhand des Stromkreises, der Belastung und der Herstellerangaben. Führen Sie Widerstandsmessungen nur an einem spannungslosen und vorschriftsmäßig isolierten Stromkreis durch.
4. Überprüfen Sie die Lampe und die Ansteuerung
Sind Stromversorgung und Rückleitung in Ordnung, überprüfen Sie die Leuchte und das Ansteuersignal. Berücksichtigen Sie fahrzeugspezifische Diagnoseimpulse oder modulierte Signale: Die Lampe muss dafür geeignet sein. Tauschen Sie Bauteile erst aus, nachdem der Fehler ausreichend eingegrenzt wurde. Sollte eine Sicherung erneut ausfallen, suchen Sie nach der zugrunde liegenden Fehlerursache; setzen Sie keine stärkere Sicherung als Lösung ein.
5. Testen Sie die gesamte Kombination nach der Reparatur
Überprüfen Sie nach der Reparatur alle betroffenen Lichtfunktionen an der angeschlossenen Fahrzeugkombination. Prüfen Sie bei Änderungen an der Lampenüberwachung auch, ob ein tatsächlicher Lampenausfall weiterhin erkannt wird. Halten Sie die festgestellte Ursache, die Behebung und die Endkontrolle für die nächste Wartung fest.

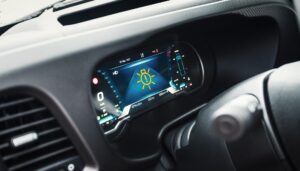

Die Lampe leuchtet, doch das Armaturenbrett meldet einen Defekt
LED-Beleuchtung verbraucht in der Regel weniger Strom als eine vergleichbare Glühlampe. Ein Überwachungssystem, das eine andere Last erwartet, kann daher einen Defekt melden, obwohl die Lampe leuchtet. Das bedeutet nicht automatisch, dass das CAN-Netzwerk defekt ist. Schließen Sie zunächst einen vorübergehenden Ausfall, das Fehlen einer einzelnen Lichtfunktion sowie Anschlussprobleme aus.
Eine Anpassung der Fahrzeugkonfiguration, ein passendes Modul oder eine andere Lösung muss auf das Fahrzeug und die Beleuchtung abgestimmt sein. Ein beliebiger Widerstand ist keine Universelle Lösung und kann tatsächliche Ausfälle verschleiern. Erfahren Sie mehr über die Lampenüberwachung und CAN-bus-Ausfälle bei LED-Beleuchtung.

Feuchtigkeit und Korrosion: Beheben Sie auch die Ursache
Bei einem Ausfall nach Regen oder einer Wäsche verdienen Dichtungen, Kabeldurchführungen und Stecker besondere Aufmerksamkeit. Der Austausch einer defekten Lampe allein reicht nicht aus, wenn über dieselbe beschädigte Verbindung erneut Wasser eindringen kann. Überprüfen Sie daher auch die umliegenden Kabel und Schaltungen.
Vorübergehendes Beschlagen bedeutet nicht bei jeder Lampe, dass ein Leck vorliegt. Bei belüfteten Lampen kann das Beschlagen mit Temperaturunterschieden zusammenhängen. Anhaltende Feuchtigkeit oder angesammeltes Wasser erfordern eine Untersuchung. Wenden Sie diese Erklärung nicht pauschal auf vollständig versiegelte LED-Einheiten an; befolgen Sie die Produktdokumentation. Siehe auch die technische Erläuterung von HELLA zum Thema Kondenswasser.
In welchen Fällen schränkt eine Beleuchtungsstörung den Einsatz ein?
Eine Meldung auf dem Armaturenbrett, eine ausgefallene Lichtfunktion und ein formelles Fahrverbot sind unterschiedliche Situationen. Lassen Sie bei einem Defekt prüfen, ob die Fahrzeugkombination sicher und gemäß den geltenden Vorschriften eingesetzt werden kann. Ein Unternehmen kann die Abfahrt bis zur Reparatur verschieben, ohne dass eine Aufsichtsbehörde ein Fahrverbot verhängt hat.
Für die Beurteilung sind unter anderem die ausgefallene Lichtfunktion, die Sichtbarkeit des Fahrzeugs und die Fahrbedingungen von Bedeutung. Legen Sie fest, wer in Ihrem Unternehmen über die Reparatur und Freigabe entscheidet. Gehen Sie bei einer brennenden Lampe mit einer Fehlermeldung nicht ohne Überprüfung davon aus, dass die Meldung harmlos ist.
Die gesetzlichen Anforderungen und eventuelle Maßnahmen bei einer technischen Überprüfung oder einer Verkehrskontrolle unterscheiden sich je nach Land. Prüfen Sie daher die für das Fahrzeug und die Strecke geltenden Vorschriften. Eine technische Überprüfung durch die Werkstatt hilft, die Ursache festzustellen; die Erlaubnis zur Weiterfahrt hängt zudem von den geltenden Vorschriften und einer eventuell auferlegten Einschränkung ab.
Verhindern, dass derselbe Ausfall erneut auftritt
- Schützen Sie die Verkabelung. Verhindern Sie Scheuern, Einklemmen und Zugkräfte an den Schaltungen. Berücksichtigen Sie die Bewegung zwischen Traktor und Sattelauflieger.
- Stellen Sie die Verbindungen vollständig wieder her. Überprüfen Sie die Kontaktstifte, die Verriegelung und die Dichtung. Auch ein SuperSeal-Stecker erfordert passende Teile und eine korrekte Montage.
- Wählen Sie den Schutz entsprechend der Anwendung. Berücksichtigen Sie die IP-Schutzklasse sowie die Montage- und Reinigungsvorschriften. Eine IP69K-Kennzeichnung auf einer Komponente bedeutet nicht automatisch, dass die gesamte Anlage gegen jede Reinigungsmethode beständig ist.
- Reinigen Sie gemäß den Anweisungen. Richten Sie einen Hochdruckstrahl nicht direkt auf elektrische Komponenten, Stecker und Dichtungen, wenn dies in der Fahrzeug- oder Produktanleitung ausgeschlossen ist.
- Gehen Sie wiederkehrende Beschwerden systematisch an. Untersuchen Sie bei wiederkehrenden Lampenausfällen die elektrische Anlage und nutzen Sie die früheren Fehlerprotokolle.
Arbeiten Sie an einer Neuinstallation oder einem Umbau? Dann lesen Sie die praktischen Tipps zum Anschluss von 24V-Anhängerbeleuchtung. Für die Gestaltung des Reparaturprozesses verweisen wir auf den Abschnitt „Schäden und Reparaturen an der Anhängerbeleuchtung“.
Was sagen Zulassungen über einen störungsfreien Betrieb aus?
Die erforderlichen Zulassungen und die korrekte Montage bleiben beim Austausch der Beleuchtung von großer Bedeutung. ECE R10 betrifft die elektromagnetische Verträglichkeit. Diese Zulassung ist kein Nachweis dafür, dass eine Lampe mit jeder Form von Leuchtenüberwachung kompatibel ist oder dass die gesamte Anlage ohne Ausfälle funktioniert. Überprüfen Sie daher auch die Spannung, die Lichtfunktion, die Schaltung, die Ansteuerung und die Montagevorschriften.
Unterstützung bei Ihrem 24V-Beleuchtungssystem
TRALERT® unterstützt Fahrzeughersteller, Werkstätten und Geschäftspartner bei der Auswahl und Abstimmung von LED-Beleuchtung, Verkabelung und Anschlüssen. Ein komplettes Beleuchtungspaket hilft dabei, passende Komponenten im Vorfeld zusammenzustellen. Die endgültige Funktionsweise hängt weiterhin von der Anwendung, der Montage und der Abstimmung auf das Fahrzeug ab.

Sehen Sie sich die Beleuchtungssets von TRALERT® an oder besprechen Sie Ihre Anwendung mit unseren technischen Spezialisten. Geben Sie dabei den Fahrzeugtyp, die vorhandene Beleuchtung, die Schaltung sowie eine Beschreibung des Ausfalls an. Entdecken Sie außerdem die Möglichkeiten, Partner von TRALERT® zu werden.
