ISO 7638

Aktualisiert: 09/12/2025
Verfasst von: Kevin van Mierlo

ISO 7638 - Der standardisierte EBS/ABS-Anschluss für Lkw und Anhänger (24 V)

Definition

ISO 7638 ist die internationale Norm für die standardisierte Strom- und Kommunikationsverbindung zwischen Lkw und Sattelauflieger oder Anhänger für ABS- und EBS-Systeme. Diese Verbindung ist für den korrekten Betrieb von elektronischen Bremssystemen unerlässlich und ist die primäre Schnittstelle für die Stromversorgung und Signalübertragung innerhalb von 24-V-Fahrzeugsystemen.

Die Norm garantiert ein einheitliches PIN-Layout, eine fehlerfreie Kommunikation und einen zuverlässigen Betrieb der bremsbezogenen Sicherheitsfunktionen. ISO 7638 ist daher für alle Fahrzeuge und Auflieger, die mit ABS oder EBS ausgestattet sind, obligatorisch.

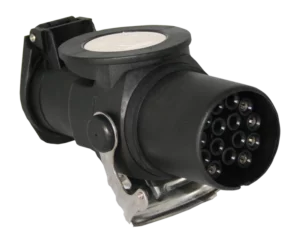

Der DT-Stecker nach ISO 7638 ist ausschließlich auf bremsbezogene Funktionen ausgerichtet und darf nicht für die allgemeine Beleuchtung verwendet werden. Die Beleuchtung erfolgt immer über ISO 1185 (N-Stecker), ISO 3731 (S-Stecker) oder ISO 12098(15-polig).

Wo wird ISO 7638 angewendet?

Sie werden den ISO 7638-Stecker an fast allen modernen 24-V-Sattelaufliegern sehen:

Lkw und Auflieger mit EBS oder ABS
Flachbetten, Tankauflieger, Kühlauflieger und Schwertransportgeräte
Landwirtschaftliche und industrielle Anhänger mit EBS
Spezialfahrzeuge mit fortschrittlichen Brems- und Stabilitätsfunktionen

Dieser Stecker bildet die sicherheitskritische Verbindung zwischen Lkw und Auflieger, da Bremssysteme ohne ISO 7638 nicht korrekt funktionieren.

Warum ist ISO 7638 notwendig?

Obwohl die Beleuchtung über andere Normen angeschlossen ist, ist ISO 7638 obligatorisch, sobald ein Auflieger mit ABS oder EBS ausgestattet ist. Ohne diesen Anschluss:

das EBS/ABS-System nicht oder nur eingeschränkt funktioniert
Fehlermeldungen erscheinen auf dem Armaturenbrett
Stabilitätskontrollsystem (RSS/ESC) ist ausgeschaltet
das Fahrzeug nach den geltenden EU-Vorschriften nicht zugelassen werden kann

So ist ISO 7638 für moderne Auflieger genauso wichtig wie die Hauptbeleuchtung.

Beschränkungen von ISO 7638

ISO 7638 ist ausschließlich für die Kommunikation und Stromversorgung von Bremsen gedacht:

Nicht geeignet für Beleuchtung oder andere Funktionen
Keine Unterstützung für zusätzliche Sensoren über ABS hinaus
Keine konstanten oder geschalteten Hilfsfunktionen zusätzlich zu den Bremssystemen
Kein Ersatz für ISO 1185, ISO 3731 oder ISO 12098

Fahrzeuge mit umfangreichen Systemen (Telemetrie, TPMS, Kühlsysteme, Diagnoseströme) benötigen immer zusätzliche Stecker oder einen 15-poligen Anschluss.

ISO 7638 in der modernen Auflieger-Elektronik

Die Rolle der ISO 7638 bleibt von großer Bedeutung, auch wenn die Auflieger immer komplexer werden. EBS-Systeme nutzen diesen Anschluss als zuverlässige und ausfallsichere Schnittstelle für:

CAN-Bus-Kommunikation
Stromversorgung für das EBS-Steuergerät
Status- und Bremssignale
Diagnoseströme (indirekt über CAN)

In Kombination mit ISO 12098(15-polig) entsteht ein komplettes elektrisches System, in dem Beleuchtung, Zusatzfunktionen und Bremssysteme separat und sicher gesteuert werden.

TRALERT® empfiehlt, bei Neuinstallationen oder Überholungen stets die Kompatibilität zwischen Beleuchtung, Verkabelung und modernen Bremssystemen zu berücksichtigen. Stabile Versorgungsleitungen und korrekte Anschlüsse sind nach wie vor unerlässlich für den zuverlässigen Betrieb von LED-Beleuchtung und EBS-Modulen.
