Anschluss eines 13-poligen Steckers (Schema)

Auf dieser Seite finden Sie das Schaltbild für den 13-poligen Jaeger-Stecker und den 13-poligen Multicon-west-Stecker. Für jeden PIN werden die Funktion und die zugehörige Aderfarbe für den Anschluss der Anhänger- und Fahrzeugbeleuchtung angegeben. Der 13-polige Stecker ist der aktuelle Standard für die elektrische Schaltung zwischen Fahrzeugen und modernen, hochentwickelten Anhängern.

Die beiden gängigen 13-poligen Stecker:

1. Der Jaeger-Stecker: Dies ist die gängigste moderne Variante, die sich durch eine Bajonettverbindung auszeichnet, die eine solide und sichere Verbindung gewährleistet.
2. Der Multicon west-Stecker: Dies ist eine ältere, aber immer noch verwendete Variante, die das einzigartige Merkmal hat, dass sie direkt mit den alten 7-poligen Steckdosen kompatibel ist (indem die PINs in einer anderen Reihenfolge verwendet werden).

Unabhängig von der Bauform bieten beide 13-poligen Stecker alle grundlegenden Beleuchtungs- und Zusatzfunktionen, die für moderne, komplexe Anhänger erforderlich sind.

Im Gegensatz zum 7-poligen Stecker bietet die 13-polige Variante zusätzliche Funktionen wie:

• Rückfahrlicht
• Konstante Stromzufuhr
• Zündstrom
• Batterieversorgung für Kühlschrank oder Innenbeleuchtung

Damit ist der 13-polige Stecker die ideale Wahl für moderne Anhänger, Pferdeanhänger, Bootsanhänger.

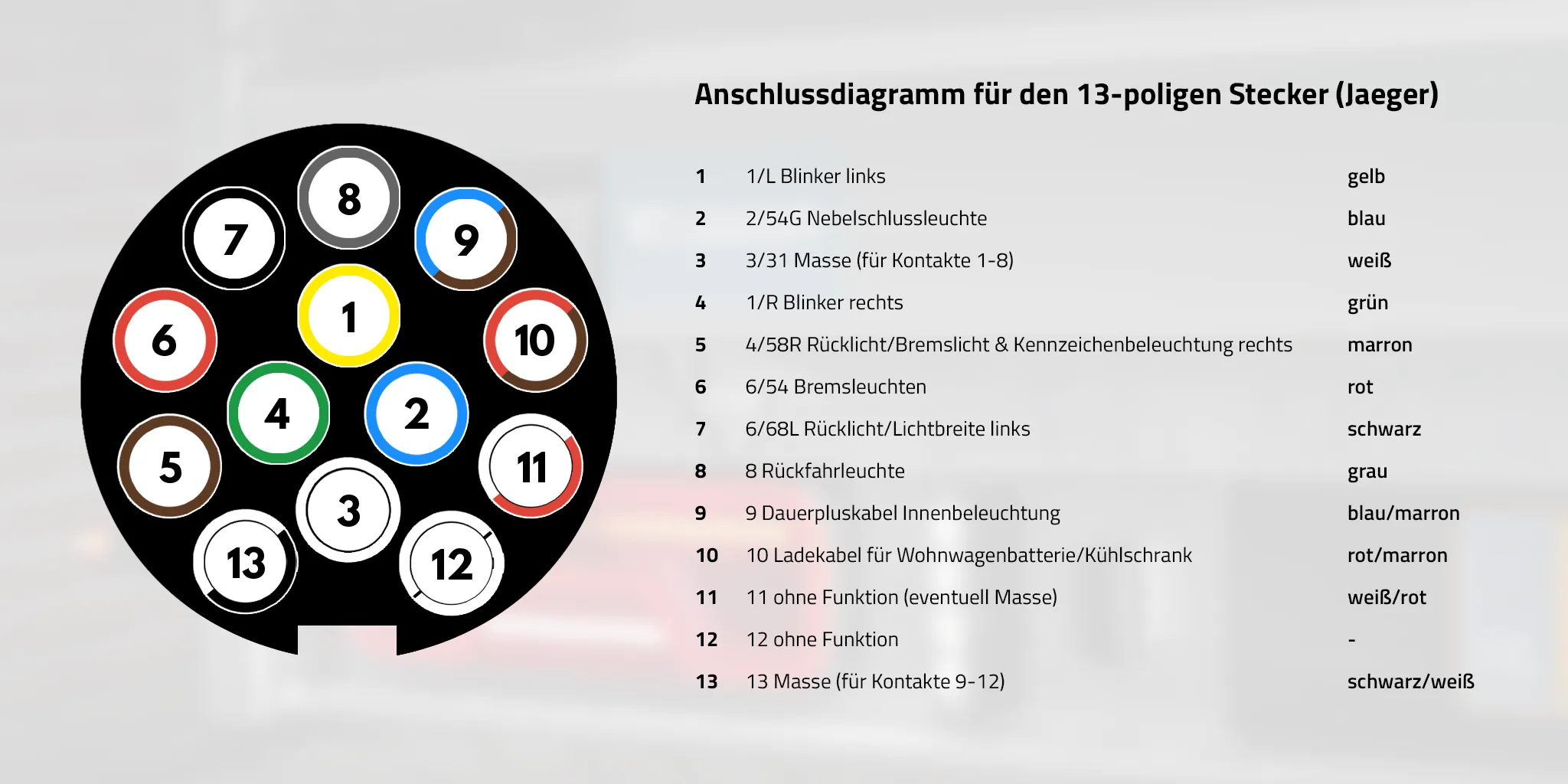

13-poliger Jaeger-Stecker Schaltplan:

Jaeger-Schaltbild als PDF herunterladen

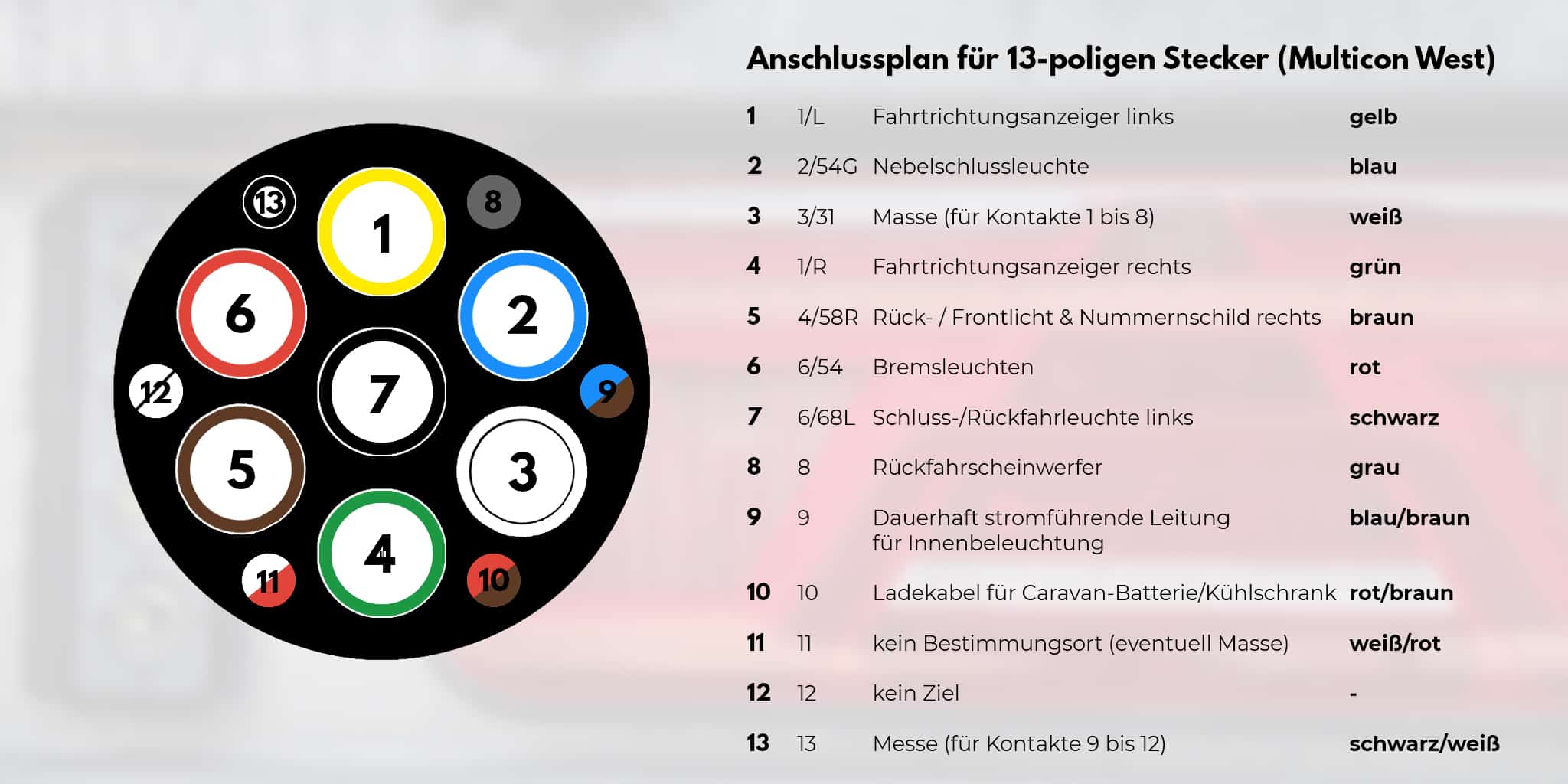

13-poliger Multicon West Schaltplan:

Laden Sie das Multicon-west-Schaltbild als PDF herunter

Wann wird ein 13-poliger Stecker verwendet?

Der 13-polige Stecker ist Standard bei modernen Fahrzeugen und Anhängern, die mehr Strom benötigen. Die Anwendungen umfassen:

• Wohnwagen mit Kühlschrank oder Innenbeleuchtung
• Pferdeanhänger mit Innenbeleuchtung
• Anhänger mit Rückfahrlicht
• Bootstrailer mit zusätzlichen Lichtfunktionen

In fast allen europäischen Neufahrzeugen ist eine 13-polige Schaltung vorhanden und dies ist auch die empfohlene Lösung für Nachrüstsätze für Anhängerkupplungen.

Anwendung in der Beleuchtung von Anhängern

Dieses Schema wird in der Anhängerbeleuchtung verwendet, wo neben den Grundfunktionen zusätzliche Schaltungen erforderlich sind. Der Stecker verbindet die Fahrzeugseite und die Anhängerseite innerhalb eines Beleuchtungssystems. Daher wirkt sich ein Fehler im Anschluss schnell auf mehrere Funktionen aus. Mehr über Aufbau, Anwendung und Systemauswahl erfahren Sie im vollständigen Leitfaden zur Anhängerbeleuchtung.

Verwendung von Adaptern zwischen 7- und 13-polig

Wenn Fahrzeug und Anhänger unterschiedliche Anschlüsse haben, kann ein Adapter erforderlich sein:

• Fahrzeug mit 13-poligem Stecker → Anhänger mit 7-poligem Anschluss
• Fahrzeug mit 7-poligem Stecker → Anhänger mit 13-poligem Anschluss

Bitte beachten Sie: Wenn Sie einen Adapter von 13 auf 7 verwenden, werden die zusätzlichen Funktionen nicht unterstützt. Nur die Grundbeleuchtung (wie bei einem 7-poligen Stecker N) bleibt aktiv.

CAN-bus Ausfälle bei 13-poligen Anschlüssen

Moderne Fahrzeuge sind oft mit einem CAN-bus System ausgestattet, das empfindlich auf anormale Stromwerte reagiert. Wenn Sie LED-Leuchten über einen 13-poligen Stecker anschließen, kann dies zu:

• Nicht funktionierende Beleuchtung
• Blinkende Lampen
• Meldungen auf dem Armaturenbrett
• Beleuchtung, die nach dem Abkuppeln an bleibt

Lösung: Verwenden Sie spezielle CAN-bus-kompatible Module oder sehen Sie sich unsere CAN-bus-Lösungen bzw. diese Erläuterung zu Ausfällen an.

Zwei Varianten: Jaeger und Multicon west

Es sind zwei Versionen des 13-poligen Steckers im Umlauf: Jaeger und Multicon west. Sie sind nicht austauschbar und unterscheiden sich in Design und Kompatibilität:

Jaeger-Stecker (DIN-Norm)

• Wird standardmäßig bei deutschen Automarken wie Mercedes-Benz, Audi, Volkswagen und BMW verwendet.
• Hat einen Bajonettanschluss für eine feste und wasserdichte Verbindung
• Passt nicht für 7-polige Stecker ohne Adapter
• Bitte beachten Sie: Lassen Sie einen Adapter niemals für längere Zeit eingesteckt - dies erhöht das Risiko des Eindringens von Feuchtigkeit

Multicon west Stecker

• Praktisch für ältere Anhänger mit 7-poligem Anschluss
• Kommt in verschiedenen nicht-deutschen Fahrzeugen und Anhängern vor
• Passt sowohl für 7-polige als auch für 13-polige Anschlüsse, ideal für gemischte Anwendungen
• Bitte beachten Sie: Passt nicht für Jaeger-Steckdosen - und umgekehrt.

13-poliger Stecker bei Elektrofahrzeugen (EVs)

Der Übergang zu Elektrofahrzeugen (EVs) führt zu spezifischen Herausforderungen mit dem 13-poligen Stecker, die für Anhängerbauer und Wiederverkäufer entscheidend sind. Das häufigste Problem betrifft die Stromversorgung: Viele EVs deaktivieren die Pins für Konstantstrom (PIN 9) und kontaktgeschalteten Strom (PIN 10) oder begrenzen den Strom an diesen aktiven Pins aufgrund eines strengen Powermanagements stark.

Weitere Stecker und Schaltbilder

• 7-poliger Stecker N (12v)
• 7-poliger Stecker S (12V)
• CAN-bus Lösungen für LED-Beleuchtung

Probleme beim Anschluss der Anhängerbeleuchtung

Viele Ausfälle sind auf eine falsche Pin-Belegung, schlechte Masse, Korrosion im Stecker oder Unterschiede zwischen Fahrzeug- und Anhängerverkabelung zurückzuführen. Insbesondere bei 13-poligen Systemen können Varianten und zusätzliche Funktionen schneller zu Unstimmigkeiten führen. Lesen Sie hier mehr über den Anschluss von Anhängerleuchten.
