ADR-Beleuchtungsvorschriften 2025 | Wesentliche Anforderungen und Installations-Checkliste

Beim Transport von Gefahrgut ist Sicherheit alles. Nicht nur die Ladung, sondern auch das Fahrzeug muss strengen Anforderungen genügen. Ein wichtiger Teil davon ist die ADR-Beleuchtung. Aber was genau bedeuten die ADR-Beleuchtungsvorschriften 2025 für Sie als Hersteller, Aufbauer oder Techniker in der Fahrzeugtechnik?

In diesem Artikel werden Sie lesen:

• Was ADR-Beleuchtung ist und welche Regeln im Jahr 2025 gelten
• Wie Sie die Beleuchtung gemäß ADR 9.2korrekt installieren
• Welche ADR-zugelassenen Beleuchtung passen zu FL-, AT- und EX-Fahrzeugen
• Welche Produkte sind für den Einsatz unter ADR geeignet

Welche Anforderungen muss die Beleuchtung nach der ADR-Gesetzgebung erfüllen?

Kapitel 9.2 der ADR-Gesetzgebung legt die Anforderungen an die elektrische Installation von Fahrzeugen fest, die Gefahrgut transportieren. Die Beleuchtung ist ein Teil davon. Nicht als einzeln zugelassenes Produkt, sondern als Teil einer sicheren Installation.

Unter anderem sollten Sie Folgendes beachten:

• Schutz vor Verschleiß, Feuchtigkeit, Korrosion und Beschädigung
• Funkenfreie Anwendung der externen Beleuchtung
• Vorgeschriebene explosionssichere Beleuchtung in EX/II- und EX/III-Fahrzeugen
• Vorgeschriebene EMV-Verträglichkeit (ECE R10)

Möchten Sie das offizielle Dokument einsehen? Das können Sie über diesen Link zum ADR-Abkommen 2025 tun.

Bei ADR-Kontrollen wird besonders streng auf die Kabelführung, Stecker und einzelne Sicherungen geachtet. Ein falscher Anschluss kann zur Ablehnung des gesamten Fahrzeugs führen, selbst wenn die richtige Leuchte verwendet wurde.

Wie Sie die ADR-zugelassene Beleuchtung richtig installieren

Die richtige Installation ist ebenso wichtig wie die Wahl des richtigen Produkts. Nachfolgend finden Sie die wichtigsten Punkte von Interesse.

Verwenden Sie eine geeignete Verkabelung

Die Kabel müssen hitze- und vibrationsbeständig sowie resistent gegen aggressive Substanzen sein. Verwenden Sie hochwertige Stecker wie Deutsch Stecker oder AMP-SuperSeal, um einen wasser- und staubdichten Anschluss zu gewährleisten. Diese Stecker sind für die rauen Bedingungen ausgelegt, denen ADR-Fahrzeuge häufig ausgesetzt sind.

Arbeiten Sie mit abgeschirmten Anschlüssen

Verwenden Sie hochwertige Stecker wie Deutsch Stecker oder AMP-SuperSeal, um einen wasser- und staubdichten Anschluss zu gewährleisten. Diese Stecker sind für Fahrzeuge ausgelegt, die Vibrationen, Feuchtigkeit, Salzlake, Öl und Temperaturschwankungen ausgesetzt sind. Die Bedingungen, unter denen ADR-Fahrzeuge häufig arbeiten.

IP-Wert und ECE R10-Zulassung beachten

Der Mindest-IP-Wert ist IP67. Für Tankwagen oder Fahrzeuge, die mit hohem Druck gereinigt werden, wird IP69K empfohlen. Jede Lampe an einem ADR-Fahrzeug muss der ECE R10 entsprechen.

Rüttelfest und sicher montieren

Die Kabel müssen fest sitzen, ohne dass die Gefahr besteht, dass sie beschädigt werden oder sich lockern. Verwenden Sie vibrationsfeste Clips und vermeiden Sie scharfe Kanten.

Beleuchtung pro ADR-Fahrzeugtyp

FL-Fahrzeuge

Für Fahrzeuge, die Flüssigkeiten transportieren, ist IP69K ein Muss. Arbeitsscheinwerfer und Umrissleuchten müssen feuchtigkeits- und dampfbeständig sowie hochdruckreinigungsbeständig sein.

AT-Fahrzeuge

AT-Fahrzeuge transportieren Gase und chemische Substanzen. Die Beleuchtung muss korrosionsbeständig sein und über einen erhöhten EMV-Schutz verfügen.

EX/II und EX/III Fahrzeuge

In Fahrzeugen für Gefahrgut ist eine ATEX- oder IECEx-zertifizierte Beleuchtung vorgeschrieben. Achten Sie genau auf die Zoneneinteilung (Zone 1 oder 2).

Checkliste für die Installation von ADR-Beleuchtung

Die Beleuchtung selbst ist nicht ADR-zertifiziert. Allerdings muss das gesamte Fahrzeug, einschließlich der Installation, die Anforderungen erfüllen. Achten Sie auf diese kritischen Punkte:

• IP67 oder höher(IP69K empfohlen)
• ECE R10 (EMC) vorgeschrieben
• ECE R148 vorgeschrieben für Brems-/Richtungsleuchten
• ATEX vorgeschrieben für EX-Fahrzeuge (Zone 1 oder 2)
• Jede Lampe separat abgesichert
• Verschleißfeste Kabel und solide Stecker Deutsch Stecker)
• Keine offenen Drähte oder temporären Verbindungen

IP69K ist nach ADR technisch nicht vorgeschrieben, wird aber in vielen Situationen dringend empfohlen, insbesondere für FL-Fahrzeuge und Hochdruckreinigungsfahrzeuge. Sie bietet zusätzliche Sicherheit und wird bei professionellen Anwendungen oft als Standard verwendet.

Umrissbeleuchtung bei stehenden ADR-Fahrzeugen

Nach den ADR-Vorschriften müssen die Warnmarkierungen ständig sichtbar sein, solange das Fahrzeug mit Gefahrgut beladen ist. Obwohl das Gesetz nicht ausdrücklich vorschreibt, dass Umrissbeleuchtungen im Stand eingeschaltet bleiben müssen, gilt in vielen Ländern die Regel, dass das Fahrzeug bei Dunkelheit ausreichend sichtbar bleiben muss.

Im ADR-Fahrzeugbau ist es eine wichtige Best Practice, Umrissbeleuchtungen auch im Stand einzuschalten. Das erhöht die Sicherheit und wird oft von Inspektoren verlangt.

Im ADR-Fahrzeugbau ist es eine wichtige Best Practice, Umrissbeleuchtungen auch im Stand einzuschalten. Das erhöht die Sicherheit und wird oft von Inspektoren verlangt.

Häufig gestellte Fragen

Ist eine Lampe ADR-zertifiziert?

Nein. Das ADR genehmigt keine einzelnen Produkte. Die Beleuchtung muss für die Verwendung in einem ADR-zugelassenen Fahrzeug geeignet und korrekt installiert sein.

Benötigen alle Leuchten eine EMV-Zulassung?

Ja. Gemäß ADR 9.2.2.5 müssen alle elektrischen Geräte im Fahrzeug EMV-kompatibel sein. Die ECE R10 ist daher obligatorisch.

Was ist der Unterschied zwischen ADR und ATEX?

ADR regelt den Transport von Gefahrstoffen. Bei ATEX geht es um den Explosionsschutz von Komponenten. Bei EX-Fahrzeugen brauchen Sie normalerweise beides.

Die Wahl von TRALERT® für ADR-Arbeitsbeleuchtung:

Sehen Sie sich unser komplettes ADR-Beleuchtungssortiment an, das alle gesetzlichen Anforderungen und Normen des ADR 2025 erfüllt.

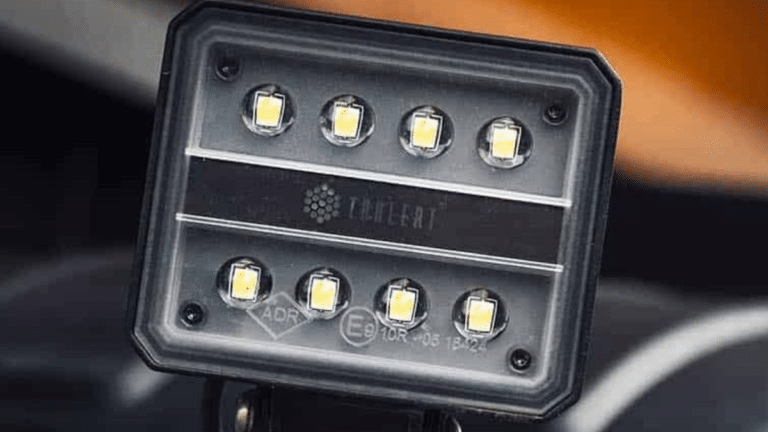

LED Arbeitsscheinwerfer mit ADR-Zulassung

Dieser robuste Arbeitsscheinwerfer entspricht der ECE R10 und IP69K. Dank des aluminium und des eingebauten DT-Steckers ist diese Leuchte sehr gut für FL- und AT-Fahrzeuge geeignet.

Technische Spezifikationen: 40 W, 4100 Lumen, 9-36 V, IP69K, EMC-geprüft

LED Rückleuchten mit ADR-Zulassung

Die VC-5500 Serie ist ein beliebtes ADR Rücklicht in verschiedenen Versionen wie Dark Look. Dank der offiziellen D-Homologation darf diese Leuchte legal in einer Serie von 3 oder 4 nebeneinander verwendet werden. Jede Lichtfunktion darf dann 2x pro Seite verwendet werden. Dieses Rücklicht ist in mehreren Linsenvarianten erhältlich und für statisches oder dynamisches Blinklicht geeignet.

Haftungsausschluss

Wir bei TRALERT® bemühen uns, die Informationen in diesem Artikel so genau und aktuell wie möglich zu halten, einschließlich der Vorschriften zur Fahrzeugbeleuchtung. Die Gesetzgebung kann sich jedoch regelmäßig ändern, und obwohl wir uns bemühen, diese Änderungen zeitnah umzusetzen, ist es möglich, dass bestimmte Aktualisierungen oder Anpassungen noch nicht in diesen Artikel eingearbeitet wurden. Wir raten unseren Lesern daher immer, die aktuelle Gesetzgebung bei ihrer örtlichen Regierung oder Regulierungsbehörde zu überprüfen, insbesondere wenn es um Ausnahmen oder spezifische nationale Vorschriften geht. TRALERT® haftet nicht für Schäden oder Bußgelder, die sich aus veralteten oder unvollständigen Informationen in diesem Artikel ergeben.

Wenden Sie sich im Zweifelsfall immer an die zuständige Behörde, um sicherzustellen, dass Ihr Fahrzeug alle gesetzlichen Anforderungen erfüllt.
