Zusammenstellung eines Anhänger-Beleuchtungssets: Ein umfassender Leitfaden für Fachleute

Ein zuverlässiges Anhänger-Beleuchtungsset besteht aus mehr als nur einigen einzelnen Lampen. Stecker, Kabelbaum, Stecker, Lichtfunktionen und Systemspannung müssen als ein Ganzes aufeinander abgestimmt sein. Eine falsche Wahl bei einem einzigen Bauteil kann zu zusätzlichem Montageaufwand, Ausfällen oder Reparaturarbeiten nach der Auslieferung führen.

In diesem Leitfaden erfahren Sie, wie Sie als Fachmann ein komplettes Anhänger-Beleuchtungsset zusammenstellen. Schritt für Schritt werden die wichtigsten Entscheidungen erläutert, von der Anwendung und den erforderlichen Lichtfunktionen bis hin zur Schaltung, zur Verkabelung und zur Endkontrolle.

In diesem Artikel werden Sie lesen:

• aus welchen Komponenten ein komplettes Anhängerbeleuchtungssystem besteht;
• Welche Entscheidungen Sie im Vorfeld treffen müssen;
• Wie Sie Beleuchtung, Stecker, Stecker und Kabelbaum aufeinander abstimmen;
• wann einzelne Komponenten oder ein Stecker-System geeignet sind;
• wie Sie häufige Ausfälle und Montagefehler vermeiden können;
• Was Sie vor der Auslieferung überprüfen sollten.

Was ist ein komplettes Anhänger-Beleuchtungsset?

Ein komplettes Anhängerbeleuchtungsset bildet die elektrische und mechanische Verbindung zwischen dem Zugfahrzeug und allen Lichtfunktionen am Anhänger. Das System beginnt am Fahrzeugstecker und verläuft über den Hauptkabelbaum, Abzweigungen und Stecker zu den verschiedenen Lampen.

• Stecker: Stellt die Verbindung zum Zugfahrzeug her.
• Kabelbaum: Verteilt Stromversorgung, Masse und Signale im Anhänger.
• Stecker und Abzweigungen: Verbinden den Kabelbaum mit den einzelnen Beleuchtungskomponenten.
• Rückleuchten: Sie vereinen Funktionen wie Rücklicht, Bremslicht und Blinker.
• Zusatzbeleuchtung: umfasst unter anderem Umrissleuchten, Begrenzungsleuchten und Kennzeichenbeleuchtung.
• Reflektoren: Sorgen auch ohne aktive Beleuchtung für Erkennbarkeit und Sichtbarkeit.

Die Qualität des Systems wird nicht nur durch die einzelnen Komponenten bestimmt, sondern vor allem durch deren Kompatibilität untereinander und die Art und Weise, wie alles angeschlossen, geschützt und montiert wird. Ein logisch aufgebautes System verkürzt die Montagezeit, vereinfacht die Diagnose und ermöglicht eine bessere Reproduzierbarkeit derselben Konfiguration in der Serienfertigung.

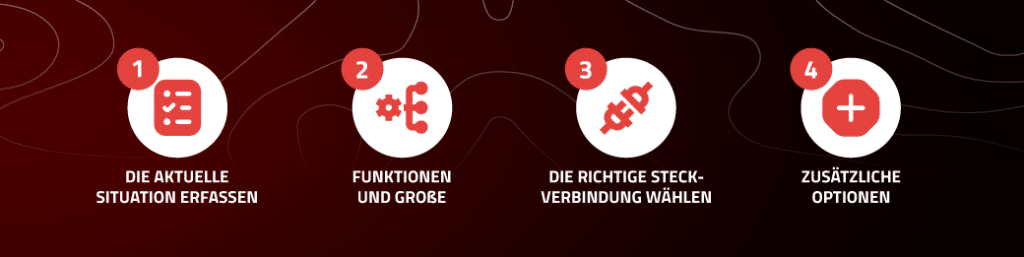

Schritt 1: Legen Sie den Einsatzzweck fest

Beginnen Sie nicht bei der Lampe, sondern beim Anhänger und dessen Einsatzzweck. Der Fahrzeugtyp, die Größe, der Einsatzzweck und die gewünschte Montageart bestimmen, welche Konfiguration geeignet ist. Legen Sie daher im Vorfeld die wichtigsten Ausgangspunkte fest.

• Geht es um einen Neubau, einen Austausch oder eine Erweiterung eines bestehenden Systems?
• Wie lauten Länge, Breite und Aufbau des Anhängers?
• Welche Lichtfunktionen sind für diese Ausführung erforderlich?
• Wird der Anhänger gelegentlich oder intensiv genutzt?
• Ist die Anlage regelmäßig Wasser, Schmutz oder Streusalz ausgesetzt?
• Geht es um ein einzelnes Fahrzeug oder um eine wiederholbare Konfiguration für die Serienfertigung?

Erstellen Sie bei einem Austausch auch eine Bestandsaufnahme der bestehenden Anlage. Überprüfen Sie den Stecker, die Kabellängen, die Anschlusspunkte, die Stecker und den Zustand der Verkabelung. Vorhandene Drähte können versteckte Kabelbrüche, Korrosion oder beschädigte Isolierungen aufweisen. Wenn mehrere Komponenten veraltet oder unklar angeschlossen sind, ist der Austausch des gesamten Kabelbaums oft effizienter und zuverlässiger als eine teilweise Reparatur.

Schritt 2: Wählen Sie die richtige Systemspannung

Die Systemspannung bildet die Grundlage der gesamten Anlage. Herkömmliche Anhänger mit Licht werden in der Regel an ein 12V-Bordnetz angeschlossen. Ein 24V-System kommt vor allem bei Lkw, Aufliegern und Sattelaufliegern zum Einsatz. Obwohl viele Lampen sowohl für 12V als auch für 24V geeignet sind, gilt dies nicht automatisch für alle Komponenten der Anlage.

System	Übliche Anwendungsbereiche	Wichtiger Fokus
12V	Leichte Anhänger hinter PKWs und Nutzfahrzeugen	Kompatibilität mit der Fahrzeugelektronik und dem gewählten Steckverbinder
24V	Auflieger, Sattelauflieger und andere Anwendungen hinter Lkw	Komponenten, Anschlüsse und Verkabelung müssen für die gesamte 24V-Anlage geeignet sein
12/24V-Komponenten	Einsetzbar in beiden Spannungsbereichen	Bitte überprüfen Sie auch die Spannungskompatibilität von Schaltkästen und anderen Systemkomponenten

Dieser Leitfaden richtet sich in erster Linie an 12V-Anhänger. Ermitteln Sie für jede Konfiguration, welche Spannung das Zugfahrzeug liefert, und prüfen Sie anschließend jedes elektrische Bauteil auf Eignung. So vermeiden Sie Funktionsstörungen und unnötige Diagnosearbeiten.

Schritt 3: Legen Sie die erforderlichen Lichtfunktionen fest

Welche Beleuchtung für einen Anhänger erforderlich ist, hängt unter anderem von der Fahrzeugklasse, den Abmessungen, dem Datum der Erstzulassung und dem Einsatzzweck ab. Legen Sie daher zunächst die erforderlichen Lichtfunktionen fest und erst danach, welche Lampen diese Funktionen erfüllen sollen. Die wichtigsten Komponenten eines Anhängerbeleuchtungssystems sind:

• Rückleuchten: Diese übernehmen in der Regel die Funktion des Rücklichts, der Bremsleuchten und des Blinkers. Je nach Modell können auch Nebelschlussleuchte, Rückfahrleuchten, Reflektor oder Kennzeichenbeleuchtung integriert sein.
• Kennzeichenbeleuchtung: Kann separat montiert oder in ein geeignetes Rücklicht integriert werden.
• Umrissleuchten: Machen die Konturen des Anhängers besser erkennbar, insbesondere an den Seiten.
• Begrenzungsleuchten: Sie zeigen bei den dafür vorgesehenen Anwendungen die äußere Breite des Fahrzeugs an.
• Nebelschlussleuchte: sorgt dafür, dass der Anhänger bei stark eingeschränkter Sicht besser erkennbar ist.
• Rückfahrleuchten: Zeigen an, dass die Fahrzeugkombination rückwärts fährt, und können – sofern korrekt angebracht und zugelassen – den Bereich hinter dem Anhänger beleuchten.
• Reflektoren: tragen zur Erkennbarkeit des Anhängers bei, wenn die aktive Beleuchtung nicht leuchtet.

Beachten Sie für die endgültige Konfiguration stets die Anforderungen, die für den jeweiligen Anhänger gelten. In unserer Übersicht erfahren Sie mehr über die Vorschriften für die Beleuchtung an einem Anhänger. Die praktischen Anforderungen an die Anbringung und Montage werden unter ECE R48 näher erläutert.

Schritt 4: Wählen Sie die Rückleuchten aus

Rückleuchten machen einen großen Teil des Aufbaus des Sets aus. Achten Sie nicht nur auf das Design und den verfügbaren Einbauraum, sondern vor allem auf die Funktionen und den Anschluss. Ein Modell, in dem mehrere Funktionen integriert sind, kann die Anzahl der einzelnen Komponenten und Anschlüsse reduzieren.

Bitte beachten Sie bei der Auswahl Folgendes:

• Welche Lichtfunktionen sind in der Leuchte enthalten?
• ob eine linke, rechte oder Universelle Ausführung benötigt wird;
• Welche Größen und Befestigungspunkte verfügbar sind;
• ob ein Reflektor oder eine Kennzeichenbeleuchtung integriert ist;
• Welcher Kabelausgang oder Stecker wird verwendet?
• ob die Lampe für die gewählte Systemspannung geeignet ist;
• oder ob die erforderlichen ECE-Funktionszulassungen vorliegen.

Sehen Sie sich für die Produktauswahl die Übersicht der Rückleuchten für Anhänger an. Passen Sie die gewählte Schaltung direkt an den Kabelbaum an. So verhindern Sie, dass während der Montage noch Stecker angepasst oder lose Verbindungen hergestellt werden müssen.

Schritt 5: Wählen Sie zwischen 7-polig und 13-polig

Der Stecker bestimmt, welche elektrischen Funktionen zwischen dem Zugfahrzeug und dem Anhänger übertragen werden können. Ein 7-poliger Anschluss unterstützt die Grundfunktionen für die reguläre Anhängerbeleuchtung. Eine 13-polige Schaltung bietet zusätzliche Anschlussmöglichkeiten, beispielsweise für Rückfahrlicht und zusätzliche Stromversorgung.

Anschluss	Geeignet für	Auswahlkriterien
7-polig	Grundlegende Lichtfunktionen an einfachen Anhängern	Ausreichend, wenn ausschließlich die Funktionen der 7-poligen Verbindung benötigt werden
13-polig	Umfassendere Anhängerkonfigurationen	Weitere Pole für Zusatzfunktionen und Stromversorgungen verfügbar

Treffen Sie diese Entscheidung, bevor Sie den Kabelbaum spezifizieren. Überprüfen Sie die erforderliche Pinbelegung, die Schaltung an das Zugfahrzeug und die Funktionen, die tatsächlich angesteuert werden müssen. Beachten Sie für das Schaltbild die Erläuterungen zum 7-poligen Stecker oder zum 13-poligen Stecker.

Schritt 6: Spezifizieren Sie den Kabelbaum und die Stecker

Der Kabelbaum verbindet alle Komponenten und bestimmt maßgeblich, wie schnell, übersichtlich und zuverlässig das Set montiert werden kann. Ein passender Kabelbaum verfügt über den richtigen Stecker, ausreichende Länge, Abzweigungen an den richtigen Positionen und Stecker, die zu den ausgewählten Lampen passen.

Legen Sie bei der Spezifikation mindestens Folgendes fest:

• 7- oder 13-polige Schaltung auf der Fahrzeugseite;
• Länge des Hauptkabels ab der Deichsel;
• Position und Länge der Abzweigungen;
• Anzahl der Anschlusspunkte für Rückleuchten und Zusatzbeleuchtung;
• Typ des Lampensteckers oder offenes Kabelende;
• erforderlicher Kabelschutz und Zugentlastung;
• Verlegen Sie die Verkabelung nicht entlang beweglicher, scharfer oder heißer Teile.

Achten Sie bei der Schaltung zum Zugfahrzeug auf eine ausreichende freie Kabellänge, um Lenk- und Knickbewegungen auszugleichen. Die erforderliche zusätzliche Länge hängt von der Deichsel, der Befestigungsposition und der Bewegungsfreiheit des Gespanns ab. Vermeiden Sie sowohl ein straff gespanntes Kabel als auch überschüssiges Kabel, das über den Boden schleifen könnte.

Für die Zusatzbeleuchtung können vormontierte Abzweigungen oder dafür vorgesehene Steckverbinder die Montage beschleunigen. Verwenden Sie diese ausschließlich innerhalb eines Kabelsystems, für das sie ausgelegt sind, und montieren Sie sie gemäß den Anweisungen des Herstellers. Die Qualität der Abdichtung wird durch die gesamte Verbindung bestimmt, nicht nur durch den Stecker selbst. Sehen Sie sich die verfügbaren 12V-Kabelbäume für Anhänger sowie Stecker und Adapterstecker an.

Einzelkomponenten oder ein komplettes Plug-and-Play-Set?

Ein Anhängerbeleuchtungssystem kann im Aufbau aus einzelnen Komponenten zusammengestellt oder als vorab abgestimmte plug-&-play-Beleuchtung für den Anhänger geliefert werden. Die richtige Wahl hängt vor allem vom Umfang der individuellen Anpassung, dem Produktionsvolumen und der gewünschten Montagezeit ab.

Einzelkomponenten	Plug-and-Play-System
Viel Freiheit bei einzigartigen Fahrzeugaufbauten	Komponenten und Schaltungen sind bereits aufeinander abgestimmt
Geeignet für den gelegentlichen Austausch oder für Sonderanfertigungen	Geeignet für die serienmäßige Fertigung
Mehr Verkabelung und Verbindungen vor Ort	Kürzere und besser planbare Montagezeit
Mehr Kontrolle über die Kompatibilität erforderlich	Geringeres Risiko von vertauschten Schaltungen
Flexibel, wenn jeder Anhänger anders ist	Einheitlicher Aufbau und gleichbleibende Qualität für jedes Fahrzeug

Für Fahrzeugbauer, die dieselbe Konfiguration häufiger produzieren, bietet ein standardisiertes plug-&-play-Set in der Regel den größten Nutzen. Weniger manuelle Verbindungen verringern das Fehlerrisiko und machen die Montage sowie die Endkontrolle besser reproduzierbar. Bei Einzelstücken oder spezifischen Einbausituationen können einzelne Komponenten hingegen mehr Konfigurationsfreiheit bieten.

CAN-bus und Kompatibilität mit dem Zugfahrzeug

LED-Beleuchtung verbraucht in der Regel weniger Strom als Halogenbeleuchtung. Einige Zugfahrzeuge nutzen die elektrische Last, um Lampenausfälle oder das Vorhandensein eines Anhängers zu erkennen. Weicht die gemessene Last von den Erwartungen der Fahrzeugelektronik ab, kann dies zu Fehlermeldungen, blinkender Beleuchtung oder Fehlfunktionen führen.

Der Begriff „CAN-busproof“ allein ist daher keine Garantie dafür, dass jede Kombination reibungslos funktioniert. Die Funktionsweise hängt vom Zugfahrzeug, dem Anhängermodul, der verwendeten Beleuchtung und der gesamten elektrischen Konfiguration ab. Testen Sie daher ein neues oder standardisiertes Set vorzugsweise mit repräsentativen Zugfahrzeugen.

Wenn die Fahrzeugelektronik eine unzureichende Last erkennt, kann ein geeigneter Schaltkasten oder eine andere fahrzeugspezifische Lösung erforderlich sein. Ein solches Modul simuliert eine passende elektrische Last oder passt die Signale an die LED-Anlage an. Wählen Sie die Lösung anhand des Fahrzeugs, des Steckverbinders und der Funktionen aus, bei denen Probleme auftreten. Sehen Sie sich beispielsweise den LED-Schaltkasten 13-polig 12V an.

Vermeiden Sie häufige Fehlerursachen

Ausfälle entstehen oft nicht in der Lampe selbst, sondern irgendwo im elektrischen oder mechanischen Aufbau. Die folgenden Punkte verdienen daher bei der Planung und Montage besondere Beachtung.

• Schlechte Masseverbindung: Eine instabile Masseverbindung kann mehrere Lichtfunktionen gleichzeitig beeinträchtigen und zu unvorhersehbarem Verhalten führen.
• Feuchtigkeit und Korrosion: Unzureichend abgedichtete oder falsch montierte Verbindungen erhöhen den Übergangswiderstand und können letztendlich zu Ausfällen führen.
• Falsche Pinbelegung: Funktionen können vertauscht werden oder ganz ausfallen, wenn Stecker und Kabelbaum nicht nach demselben Schema angeschlossen sind.
• Nicht passende Stecker: Adapter und manuell angepasste Verbindungen führen zu zusätzlichen Fehlerquellen.
• Falsche Kabellänge: Zu kurze Kabel werden einer Zugbelastung ausgesetzt; zu lange Kabel können scheuern, knicken oder lose hängen.
• Unzureichender Kabelschutz: Scharfe Kanten, bewegliche Teile und aufspritzender Schmutz können die Isolierung und die Verbindungen beschädigen.
• Kompatibilitätsprobleme: Die Kombination von LED-Beleuchtung und Fahrzeugelektronik kann eine zusätzliche Abstimmung oder einen Schaltkasten erfordern.

Wasserdichtigkeit und dauerhafte Montage

Bei Einsatz in Regen, Schlamm oder Reinigungsumgebungen müssen Lampen und Verbindungen den zu erwartenden Belastungen standhalten. Eine IP-Schutzart beschreibt den Schutz des geprüften Gehäuses vor Staub und Wasser unter festgelegten Prüfbedingungen. IP68 bezieht sich auf Staubdichtigkeit und Untertauchen gemäß den vom Hersteller festgelegten Bedingungen. IP69K bezieht sich auf die Reinigung mit Wasser unter hohem Druck und bei hohen Temperaturen.

Eine hohe IP-Schutzart der Lampe macht die gesamte Installation nicht automatisch wasserdicht. Auch Kabelausgänge, Stecker, Dichtungen und die Montageart müssen korrekt ausgeführt sein. Verlegen Sie Verbindungen nach Möglichkeit außerhalb des direkten Wasseraussatzes, verhindern Sie, dass Wasser entlang der Kabel zu einem Stecker geleitet wird, und befolgen Sie die Montageanweisungen des Herstellers.

Prüfung vor der Auslieferung

Ein Beleuchtungssystem ist erst dann fertiggestellt, wenn Funktion, Montage und Anschluss systematisch überprüft wurden. Beschränken Sie die Endkontrolle nicht darauf, zu prüfen, ob alle Lampen leuchten. Überprüfen Sie auch, ob der Aufbau korrekt ist und unter praktischen Bedingungen zuverlässig bleibt.

• Funktionieren Rücklicht, Bremslicht, Blinker, Nebelschlussleuchte, Kennzeichenbeleuchtung und eventuelle Zusatzfunktionen einwandfrei?
• Sind die linken und rechten Funktionen korrekt angeschlossen?
• Stimmen Stecker, Pinbelegung, Kabelbaum und Lampenstecker miteinander überein?
• Sind die Masseverbindungen stabil und frei von unerwünschtem Übergangswiderstand?
• Sind die Lampen, Reflektoren und sonstigen Funktionen korrekt angebracht und gut sichtbar?
• Sind die Stecker vollständig geschlossen und die Dichtungen korrekt montiert?
• Ist der Kabelbaum vor Zugbelastung, Scheuern, scharfen Kanten und beweglichen Teilen geschützt?
• Funktioniert die Anlage auch dann noch einwandfrei, wenn sich die Deichsel und das Kabel bewegen?
• Ist das System mit den Zugfahrzeugen kompatibel, für die der Anhänger gebaut wird?
• Ist die gewählte Konfiguration für Wartungszwecke oder ein nachfolgendes Fahrzeug eindeutig festgelegt?

Indem diese Überprüfung zu einem festen Bestandteil der Auslieferung gemacht wird, werden Fehler früher sichtbar und das Risiko wiederkehrender Ausfälle und Reparaturarbeiten sinkt.

Häufig gestellte Fragen zu Anhänger-Beleuchtungssätzen

Was beinhaltet ein komplettes Anhänger-Beleuchtungsset?

Ein Komplettset besteht in der Regel aus einem Fahrzeugstecker, einem Kabelbaum, Steckern, Rückleuchten und der erforderlichen Zusatzbeleuchtung. Je nach Anhänger können unter anderem Umrissleuchten, Begrenzungsleuchten, Kennzeichenbeleuchtung, Reflektoren und ein Schaltkasten hinzukommen.

Benötige ich einen 7-poligen oder 13-poligen Stecker?

Ein 7-poliger Stecker eignet sich für die grundlegenden Lichtfunktionen. Eine 13-polige Verbindung bietet Anschlussmöglichkeiten für Zusatzfunktionen wie Rückfahrlicht und zusätzliche Stromversorgung. Die Funktionen des Anhängers und der Anschluss des Zugfahrzeugs bestimmen, welche Ausführung geeignet ist.

Was ist der Unterschied zwischen 12V und 24V Anhängerleuchten?

12 V ist bei leichten Anhängern hinter PKWs und Nutzfahrzeugen üblich. 24V wird vor allem bei Aufliegern und Sattelaufliegern hinter Lkw eingesetzt. Beleuchtung und sonstige elektrische Komponenten müssen für die Spannung des gesamten Systems geeignet sein.

Ist jede LED-Anhängerbeleuchtung CAN-busproof?

Nein. Zudem bedeutet die Bezeichnung „CAN-busproof“ nicht, dass eine Lampe mit jedem Zugfahrzeug problemlos funktioniert. Die Kompatibilität hängt von der Fahrzeugelektronik, dem Anhängermodul, der Stromaufnahme und der gesamten Konfiguration ab. Manchmal ist ein passender Schaltkasten oder eine andere Lösung erforderlich.

Wann sollte ich mich für ein Plug-and-Play-Beleuchtungsset entscheiden?

Ein plug-&-play-Set ist vor allem dann interessant, wenn Montagezeit, eine geringe Fehlerwahrscheinlichkeit und ein reproduzierbarer Aufbau wichtig sind. Dies gilt beispielsweise bei der Serienfertigung. Einzelne Komponenten bieten mehr Freiheit bei einzigartigen Anhängern und abweichenden Einbausituationen.

Warum funktioniert die Anhängerbeleuchtung manchmal nicht richtig?

Viele Ausfälle entstehen durch einen schlechten Masseanschluss, Feuchtigkeit oder Korrosion in einer Verbindung, beschädigte Kabel, eine falsche Pinbelegung oder Inkompatibilität mit dem Zugfahrzeug. Überprüfen Sie daher die gesamte Verkabelung und nicht nur die Lampe, die nicht ordnungsgemäß funktioniert.

Professionelle Anhängerbeleuchtung zusammenstellen

Ein passendes Anhängerbeleuchtungsset beginnt mit einer klaren Systemspezifikation. Wenn Anwendung, Spannung, Lichtfunktionen, Anschluss und Kabelführung im Voraus festgelegt sind, können die Komponenten gezielt ausgewählt werden und lässt sich die Montage besser planen.

TRALERT® unterstützt Fahrzeughersteller, Ingenieure, Einkäufer und Händler bei der Zusammenstellung kompletter Lösungen für die Anhängerbeleuchtung. Sehen Sie sich die Übersicht über professionelle Anhängerbeleuchtung an oder kontaktieren Sie uns, wenn Sie Unterstützung bei einer bestimmten Konfiguration benötigen.
